ถอดถาดสวิตช์ PCIe

ทำตามคำแนะนำในส่วนนี้เพื่อถอดถาดสวิตช์ PCIe ขั้นตอนนี้ต้องดำเนินการโดยช่างเทคนิคที่ได้รับการฝึกอบรม

ขั้นตอน

1. เตรียมการสำหรับงานนี้
   1. ถอดชุดแหล่งจ่ายไฟทั้งหมด ดู ถอดอุปกรณ์แหล่งจ่ายไฟแบบ Hot-swap
   2. ถอดพัดลมด้านหน้าออกทั้งหมด โปรดดู ถอดพัดลมแบบ Hot-swap ด้านหน้า
   3. ถอดไดรฟ์แบบ Hot-swap ขนาด 2.5 นิ้ว และแผงครอบช่องใส่ไดรฟ์ทั้งหมดออกจากช่องใส่ไดรฟ์ (ถ้ามี) โปรดดู ถอดไดรฟ์แบบ Hot-swap ขนาด 2.5 นิ้ว
   4. ดึง ชัตเทิล GPU 8U ออกจากตัวเครื่อง แล้ววางบนแท่นยก โปรดดู ถอดชัตเทิล GPU 8U
   5. ถอดฝาครอบสาย โปรดดู ถอดฝาครอบสาย
   6. ถอดฝาครอบ I/O โปรดดู ถอดฝาครอบ I/O
   7. ถอดตัวครอบพัดลมด้านหน้า โปรดดู ถอดตัวครอบพัดลมด้านหน้า
   8. ถอดแผงการวินิจฉัยในตัว โปรดดู ถอดแผงการวินิจฉัยในตัว
   9. ถอดชุดสายสวิตช์ PCIe ด้านหน้า โปรดดู ถอดชุดสายสวิตช์ PCIe ด้านหน้า
2. ถอดสายทั้งหมดออกจากแผงสวิตช์ PCIe
3. คลายน็อตยึดสองตัวบนถาดสวิตช์ PCIe

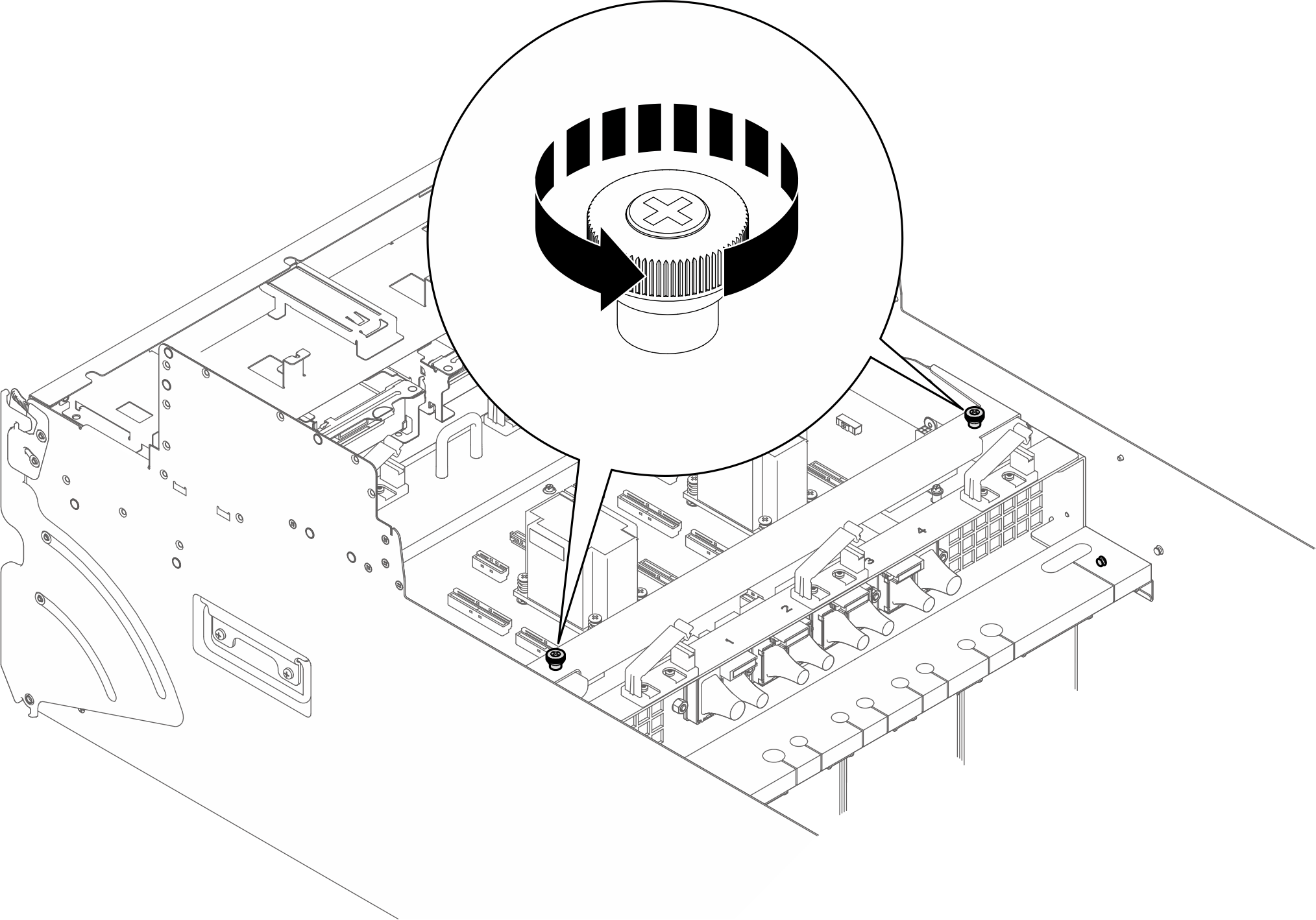

   รูปที่ 1. การคลายน็อตยึด


4. ถอดถาดสวิตช์ PCIe
   1. ดึงและหมุนที่จับถาดขึ้นจนสุดเพื่อปลดถาดออกจากชัตเทิล GPU 8U
   2. จับที่จับและยกถาดขึ้นจากชัตเทิล GPU 8U

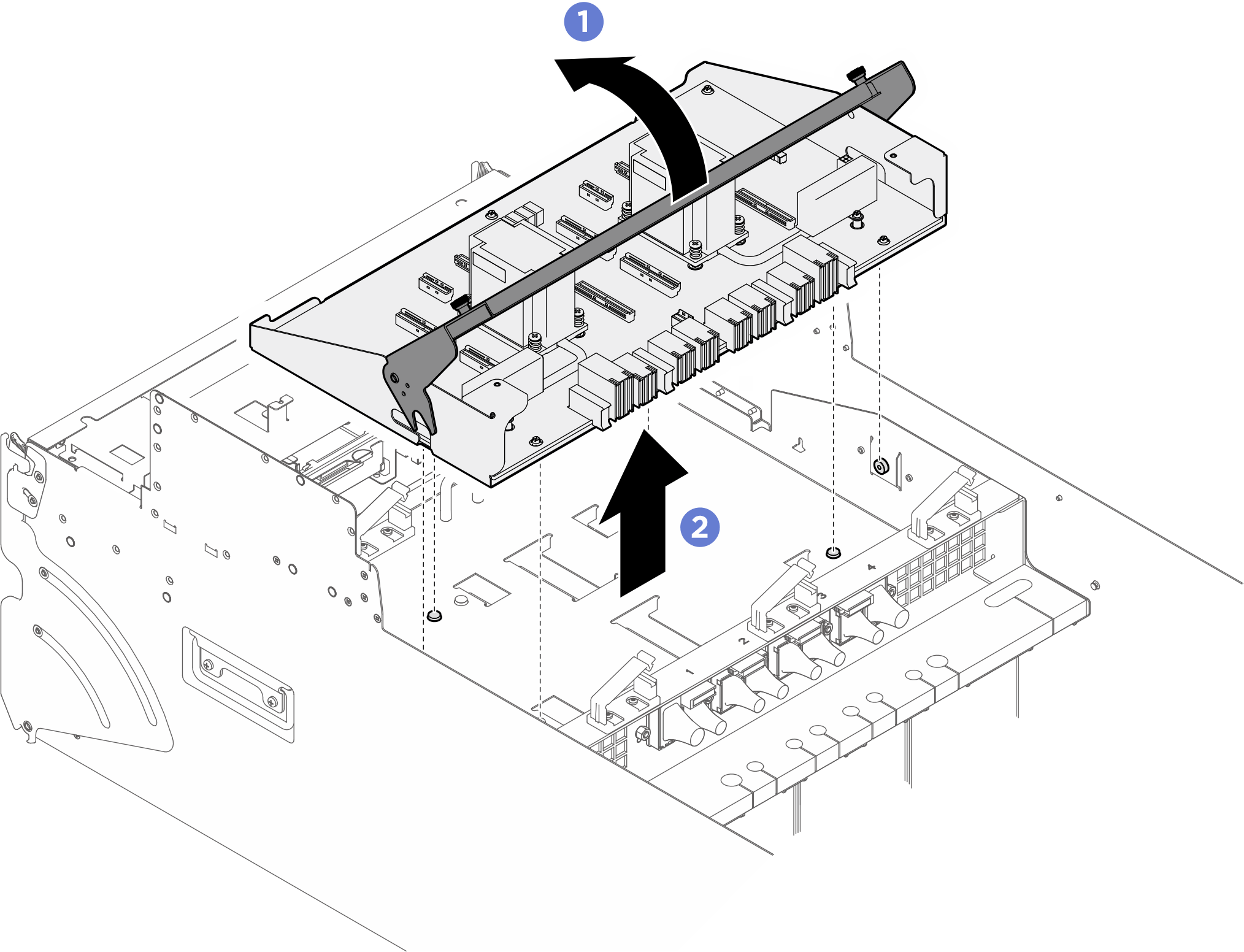

      รูปที่ 2. การถอดถาดสวิตช์ PCIe
