ถอดโครงตัวยึดสายและส่วนประกอบแผ่นกั้น
ทำตามคำแนะนำในส่วนนี้เพื่อถอดโครงตัวยึดสายและส่วนประกอบแผ่นกั้น ขั้นตอนนี้ต้องดำเนินการโดยช่างเทคนิคที่ได้รับการฝึกอบรม
เกี่ยวกับงานนี้
ข้อควรสนใจ
- อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
- ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์
- ต้องมีสองคนและอุปกรณ์ยกหนึ่งตัวในสถานที่ที่รองรับน้ำหนักได้ถึง 400 ปอนด์ (181 กก.) ในการดำเนินขั้นตอนนี้ หากคุณยังไม่มีอุปกรณ์ยก Lenovo มี Genie Lift GL-8 material lift ที่คุณสามารถซื้อได้ที่ Data Center Solution Configurator อย่าลืมรวมเบรกเท้าและแท่นยกไว้ในรายการขณะสั่งซื้อ Genie Lift GL-8 material lift
ขั้นตอน
- ถอดสายทั้งหมดออกจากโครงตัวยึดสายและส่วนประกอบแผ่นกั้น
กดสลักสีน้ำเงิน
เลื่อนสลักสีน้ำเงินเพื่อปลดสายออกจากส่วนประกอบ

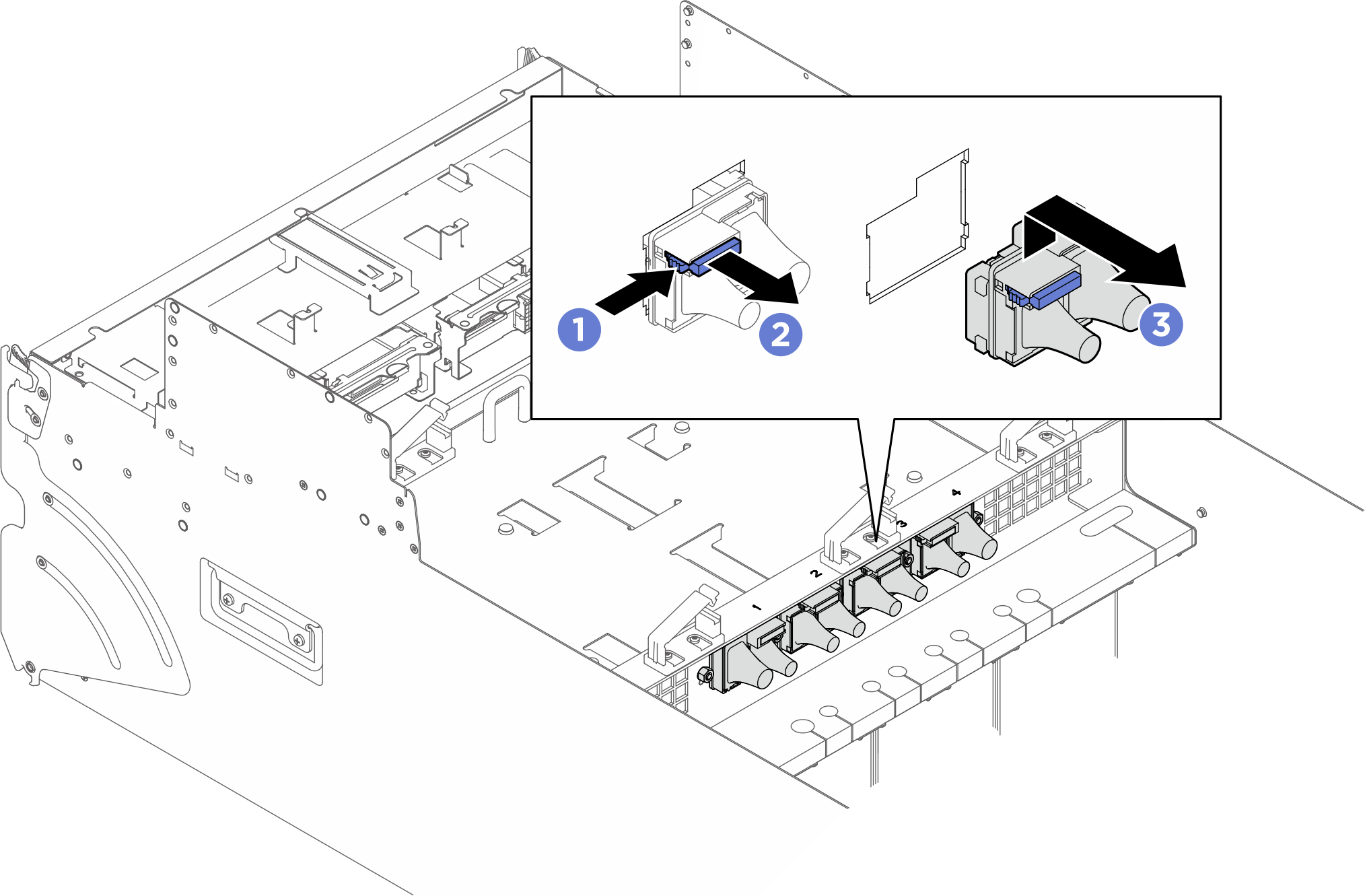

ยกสายขึ้นเล็กน้อยแล้วถอดออกจากส่วนประกอบรูปที่ 1. การถอดสาย
- ถอดโครงตัวยึดสายและส่วนประกอบแผ่นกั้น
- คลายสกรูแปดตัวที่มีเครื่องหมาย J บนส่วนประกอบและบนทั้งสองด้านของชัตเทิล GPU 8U
- ยกส่วนประกอบออกจากชัตเทิล GPU 8U

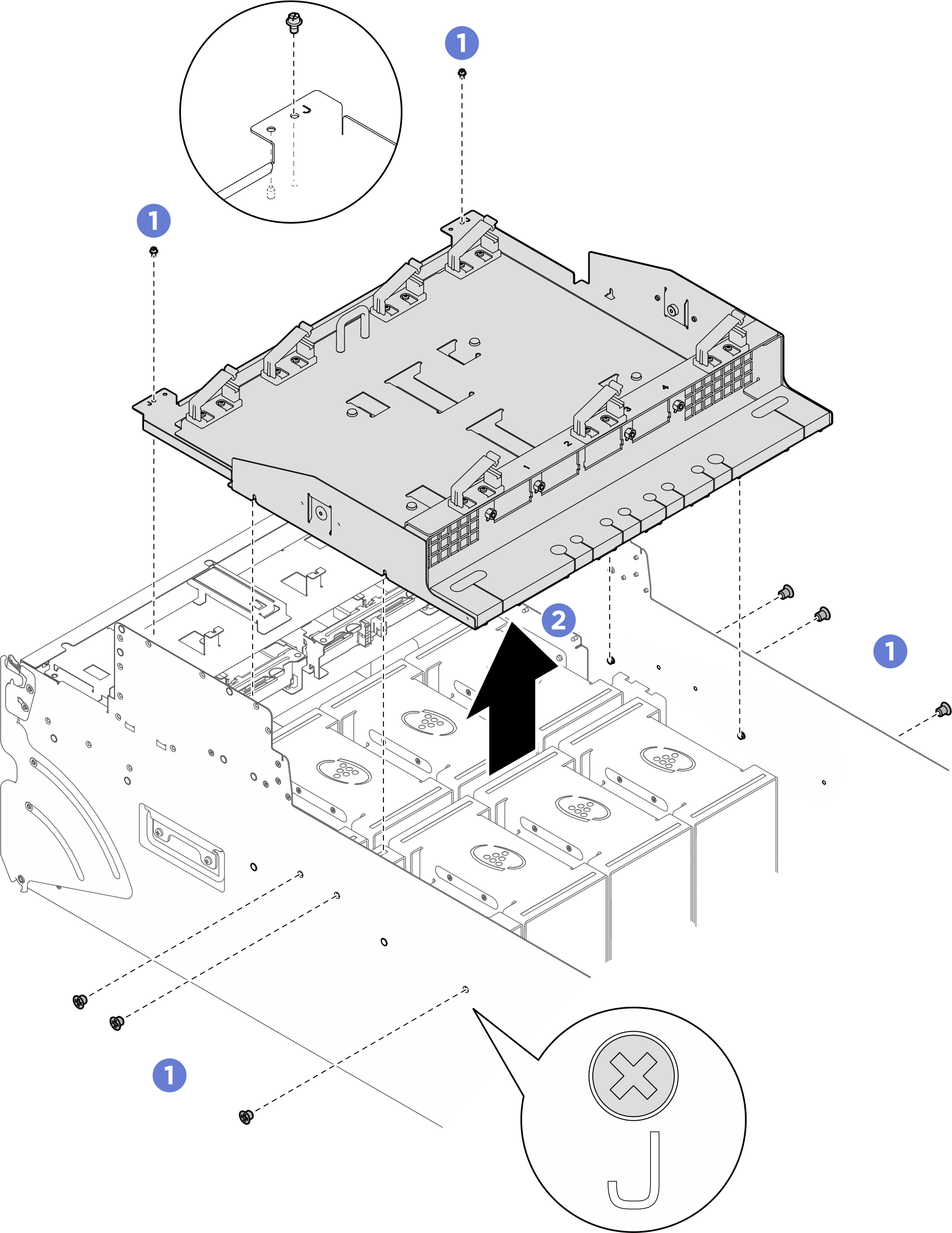

รูปที่ 2. การถอดโครงตัวยึดสายเคเบิลและส่วนประกอบแผ่นกั้น
หลังจากดำเนินการเสร็จ
หากคุณได้รับคำแนะนำให้ส่งคืนส่วนประกอบหรืออุปกรณ์เสริม ให้ปฏิบัติตามคำแนะนำที่มาพร้อมบรรจุภัณฑ์ทั้งหมด และให้ใช้บรรจุภัณฑ์ใดๆ ที่ส่งมอบให้กับคุณเพื่อการจัดส่ง
