Vordere Laufwerkhalterung entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um die vordere Laufwerkhalterung zu entfernen. Der Vorgang muss von einem qualifizierten Kundendiensttechniker ausgeführt werden.

Zu dieser Aufgabe

Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und externen Kabel. Informationen dazu finden Sie im Abschnitt Server ausschalten.
  • Für dieses Verfahren sind zwei Personen und eine Hebevorrichtung vor Ort erforderlich, die bis zu 181 kg (400 lb) unterstützt. Wenn Ihnen noch keine Hebevorrichtung zur Verfügung steht, bietet Lenovo den Genie Lift GL-8 material lift an, der mit dem Data Center Solution Configurator Zusätzlich zum Genie Lift GL-8 material lift sollten Sie unbedingt auch die fußbetätigte Haltebremse und die Ladeplattform bestellen.

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Entfernen Sie alle Netzteileinheiten. Siehe Hot-Swap-Netzteileinheit entfernen.
    2. Entfernen Sie alle vorderen Lüfter. Siehe Vorderen Hot-Swap-Lüfter entfernen.
    3. Entfernen Sie alle 2,5‑Zoll-Hot-Swap-Laufwerke und Abdeckblenden der Laufwerkpositionen (sofern vorhanden) aus den Laufwerkpositionen. Siehe 2,5-Zoll-Hot-Swap-Laufwerk entfernen.
    4. Ziehen Sie das 8U-GPU-Shuttle aus dem Gehäuse heraus und legen Sie es auf die Ladeplattform. Siehe 8U-GPU-Shuttle entfernen.
    5. Entfernen Sie die Kabelabdeckung. Siehe Kabelabdeckung entfernen.
    6. Entfernen Sie die E/A-Abdeckung. Siehe E/A-Abdeckung entfernen.
    7. Entfernen Sie den vorderen Lüfterrahmen. Weitere Informationen unter Vorderen Lüfterrahmen entfernen.
    8. Entfernen Sie die integrierte Diagnoseanzeige. Siehe Integrierte Diagnoseanzeige entfernen.
  2. Entfernen Sie das E/A-Modul an der Vorderseite.
    1. Lösen Sie die zwei äußeren Schrauben am E/A-Modul an der Vorderseite.
    2. Lösen Sie die innere Schraube am E/A-Modul an der Vorderseite.
    3. Schieben Sie das E/A-Modul an der Vorderseite nach hinten.

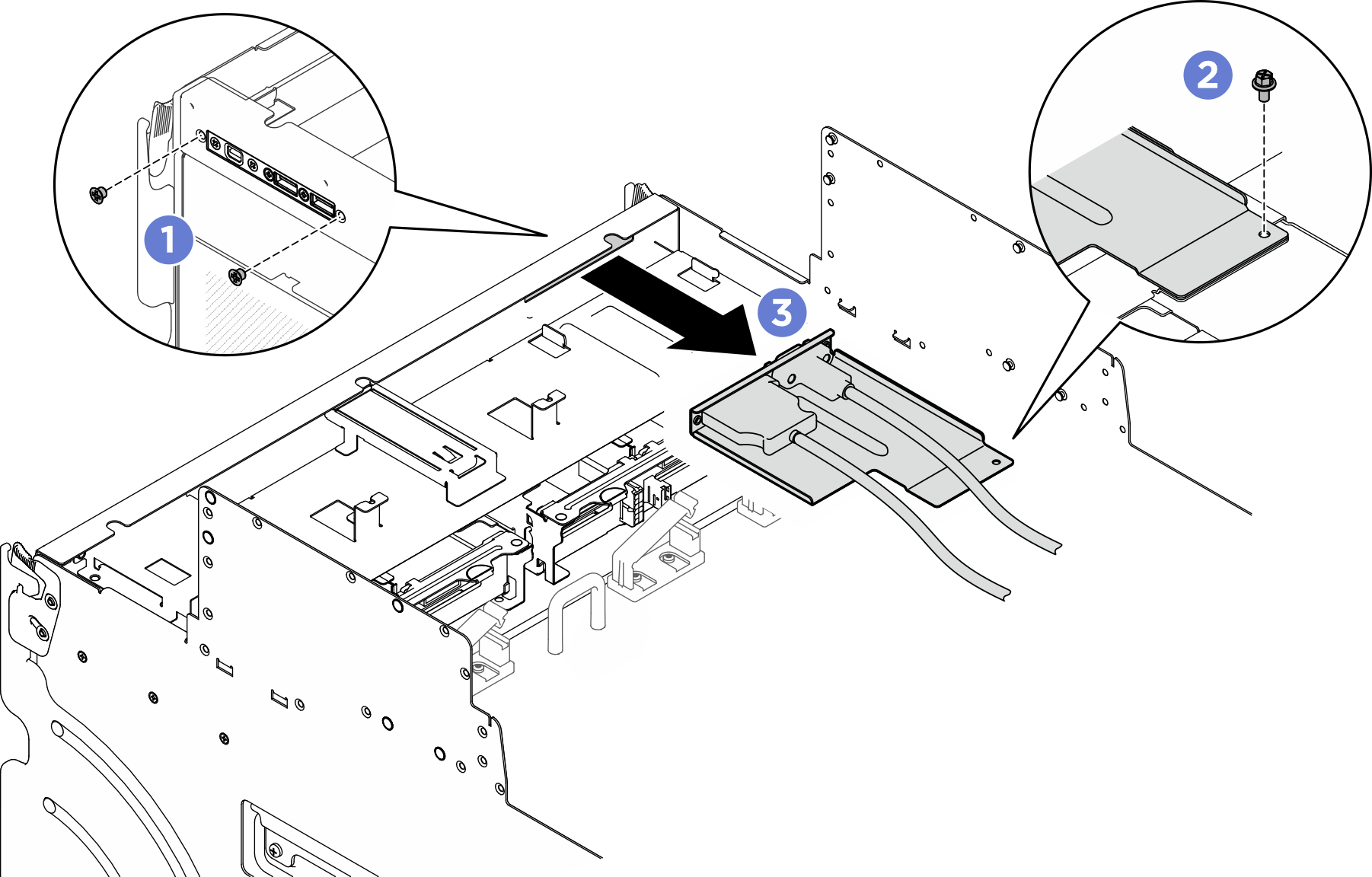

    Abbildung 1. Entfernen des E/A-Moduls an der Vorderseite
    Front I/O module removal
  3. Entfernen Sie die vordere Laufwerkhalterung.
    1. Lösen Sie die sechs mit G markierten Schrauben an beiden Seiten des 8U-GPU-Shuttles.
    2. Schieben Sie die Laufwerkhalterung nach hinten und heben Sie sie aus dem 8U-GPU-Shuttle heraus.
    Abbildung 2. Entfernen der vorderen Laufwerkhalterung
    Front drive cage removal

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
