Retrait du boîtier d’unités de disque dur avant

Suivez les instructions de la présente section pour retirer le boîtier d’unités de disque dur avant. La procédure doit être exécutée par un technicien qualifié.

À propos de cette tâche

Avertissement
  • Lisez Conseils d'installation et Liste de contrôle d'inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.
  • Deux personnes et un dispositif de levage sur site pouvant soulever jusqu’à 181 kg (400 lb) sont nécessaires pour mener à bien cette procédure. Si vous ne disposez pas de dispositif de levage, Lenovo vous propose le Genie Lift GL-8 material lift, qui peut être acheté à l’adresse suivante : Data Center Solution Configurator. Assurez-vous d’inclure la pédale de frein et la plateforme de chargement lorsque vous commandez le Genie Lift GL-8 material lift.

Procédure

  1. Préparez-vous à cette tâche.
    1. Retirez tous les blocs d'alimentation. Voir Retrait d'une unité de bloc d'alimentation remplaçable à chaud.
    2. Retirez tous les ventilateurs avant. Voir Retrait d’un ventilateur remplaçable à chaud avant.
    3. Retirez l’ensemble des unités remplaçables à chaud 2,5 pouces et des obturateurs de la baie d’unité (le cas échéant) des baies d’unité. Voir Retrait d'une unité remplaçable à chaud 2,5 pouces.
    4. Retirez la Navette GPU 8U du châssis et placez-la sur la plateforme de levage. Voir Retrait de la navette du GPU 8U.
    5. Retirez le couvre-câble. Voir Retrait du couvre-câble.
    6. Retirez le cache d’E-S. Voir Retrait du cache d’E-S.
    7. Retirez le boîtier du ventilateur avant. Voir Retrait du boîtier de ventilation avant.
    8. Retirez le panneau de diagnostics intégré. Voir Retrait du panneau de diagnostics intégré.
  2. Retirez le module d'E-S avant.
    1. Desserrez les deux vis externes du module d’E-S avant.
    2. Desserrez la vis interne du module d’E-S avant.
    3. Faites coulisser le module d’E-S avant vers l’arrière.

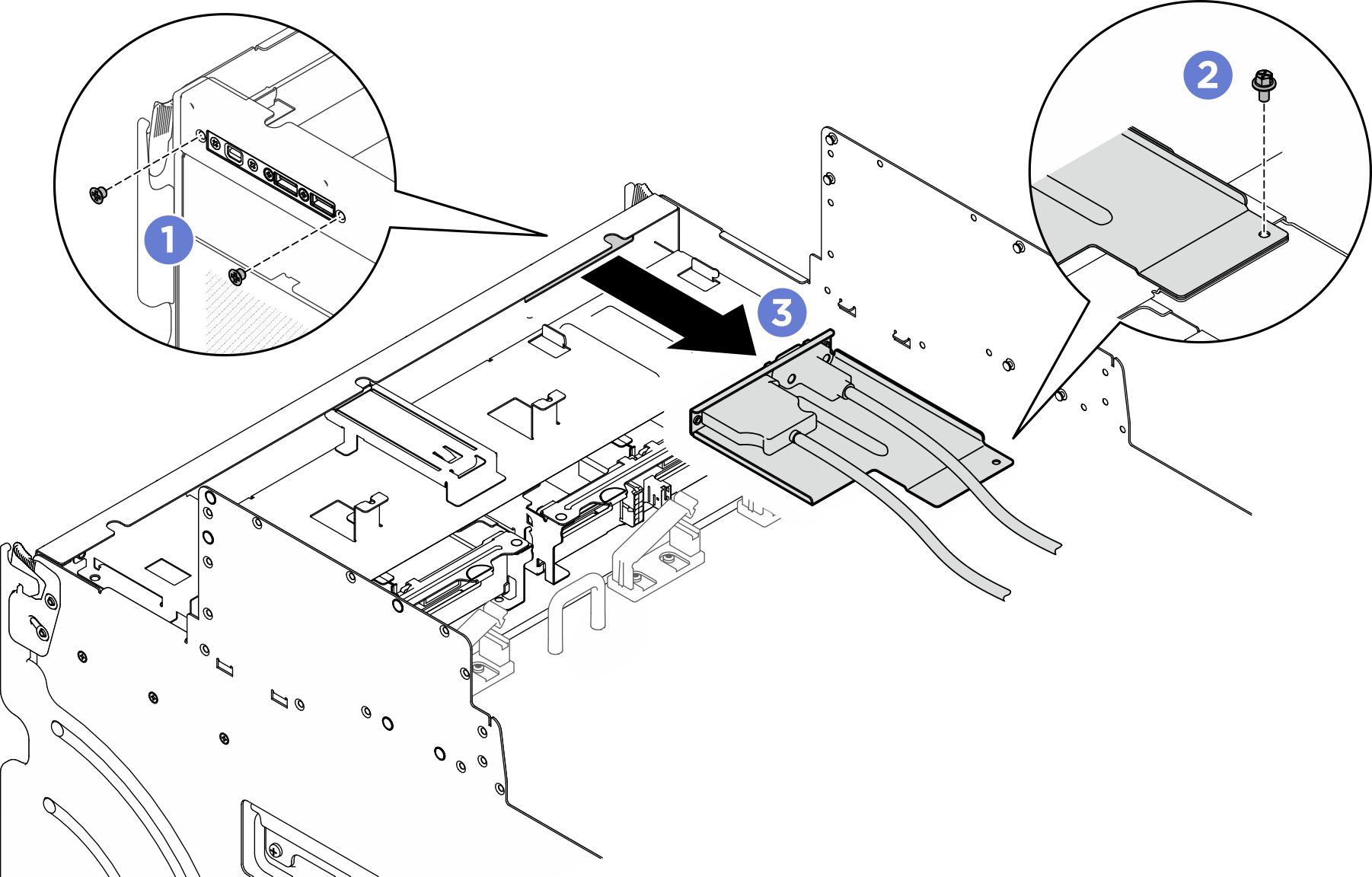

    Figure 1. Retrait du module d’E-S avant
    Front I/O module removal
  3. Retirez le boîtier d’unités de disque dur avant.
    1. Desserrez les six vis accompagnées de la mention G des deux côtés de la navette du GPU 8U.
    2. Faites coulisser le boîtier d’unités de disque dur vers l’arrière, puis soulevez-le pour le retirer de la navette du GPU 8U.

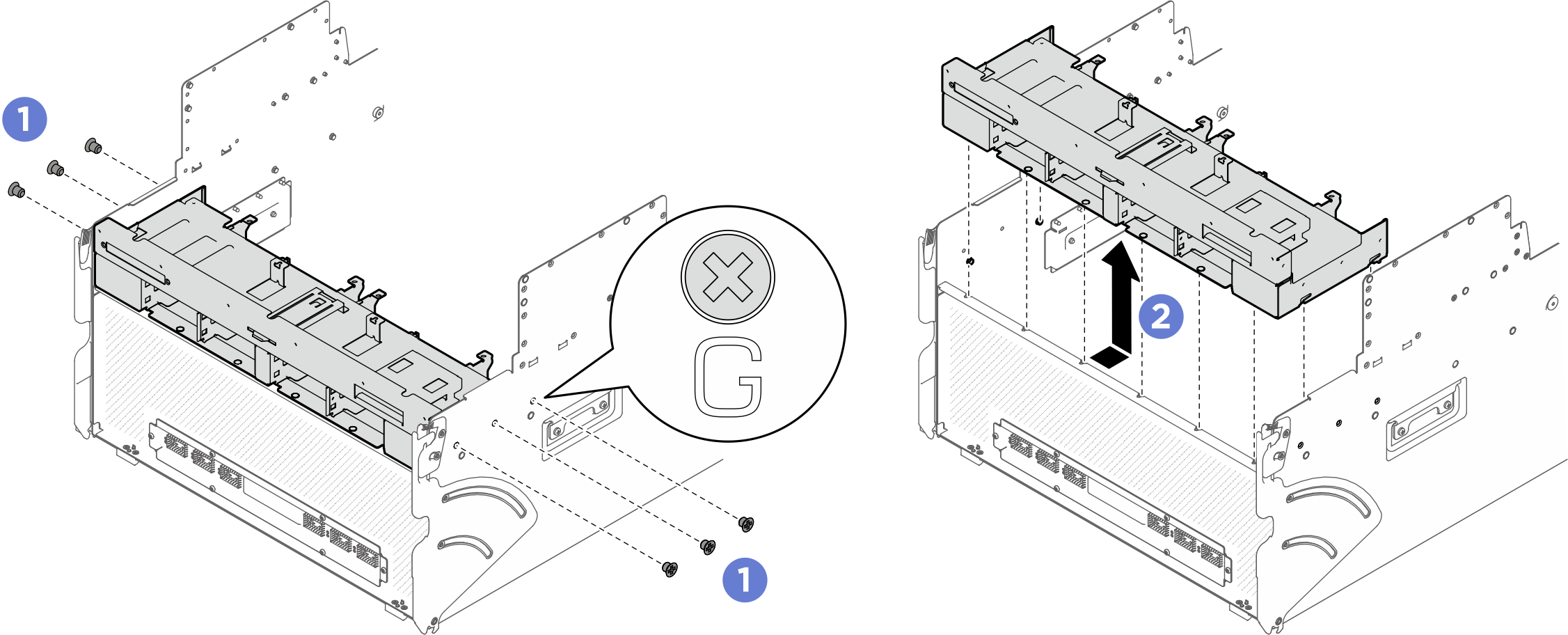

    Figure 2. Retrait du boîtier d’unités de disque dur avant
    Front drive cage removal

Après avoir terminé

Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
