Extracción del compartimiento de la unidad frontal

Siga las instrucciones que aparecen en esta sección para quitar el compartimiento de la unidad frontal. El procedimiento debe ser realizado por un técnico capacitado.

Acerca de esta tarea

Atención
  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.
  • Para realizar este procedimiento se requieren dos personas y un dispositivo de elevación en el sitio que soporte hasta 400 lb (181 kg). Si todavía no tiene un dispositivo de elevación disponible, Lenovo ofrece el Genie Lift GL-8 material lift que se puede comprar en Data Center Solution Configurator. Asegúrese de incluir el freno de liberación con el pie y la plataforma de carga al pedir el Genie Lift GL-8 material lift.

Procedimiento

  1. Prepárese para esta tarea.
    1. Quite todas las unidades de fuente de alimentación. Consulte Extracción de una unidad de fuente de alimentación de intercambio en caliente.
    2. Extraiga todos los ventiladores frontales. Consulte Extracción de un ventilador de intercambio en caliente frontal.
    3. Extraiga todas las unidades de intercambio en caliente de 2,5 pulgadas y los rellenos de la bahía de unidad (si los hay) de las bahías de unidad. Consulte Extracción de una unidad de intercambio en caliente de 2,5 pulgadas.
    4. Extraiga la Lanzadera de GPU 8U del chasis y colóquela en la plataforma elevadora. Consulte Extracción de la lanzadera de GPU 8U.
    5. Quite la cubierta de cables. Consulte Extracción de la cubierta de cables.
    6. Extraiga la cubierta de E/S. Consulte Extracción de la cubierta de E/S.
    7. Quite el compartimiento del ventilador frontal. Consulte Extracción del compartimiento del ventilador frontal.
    8. Quite el panel de diagnóstico integrado. Consulte Extracción del panel de diagnóstico integrado.
  2. Extracción del módulo de E/S frontal.
    1. Desatornille los dos tornillos externos en el módulo de E/S frontal.
    2. Desatornille el tornillo interno en el módulo de E/S frontal.
    3. Deslice el módulo de E/S frontal hacia atrás.

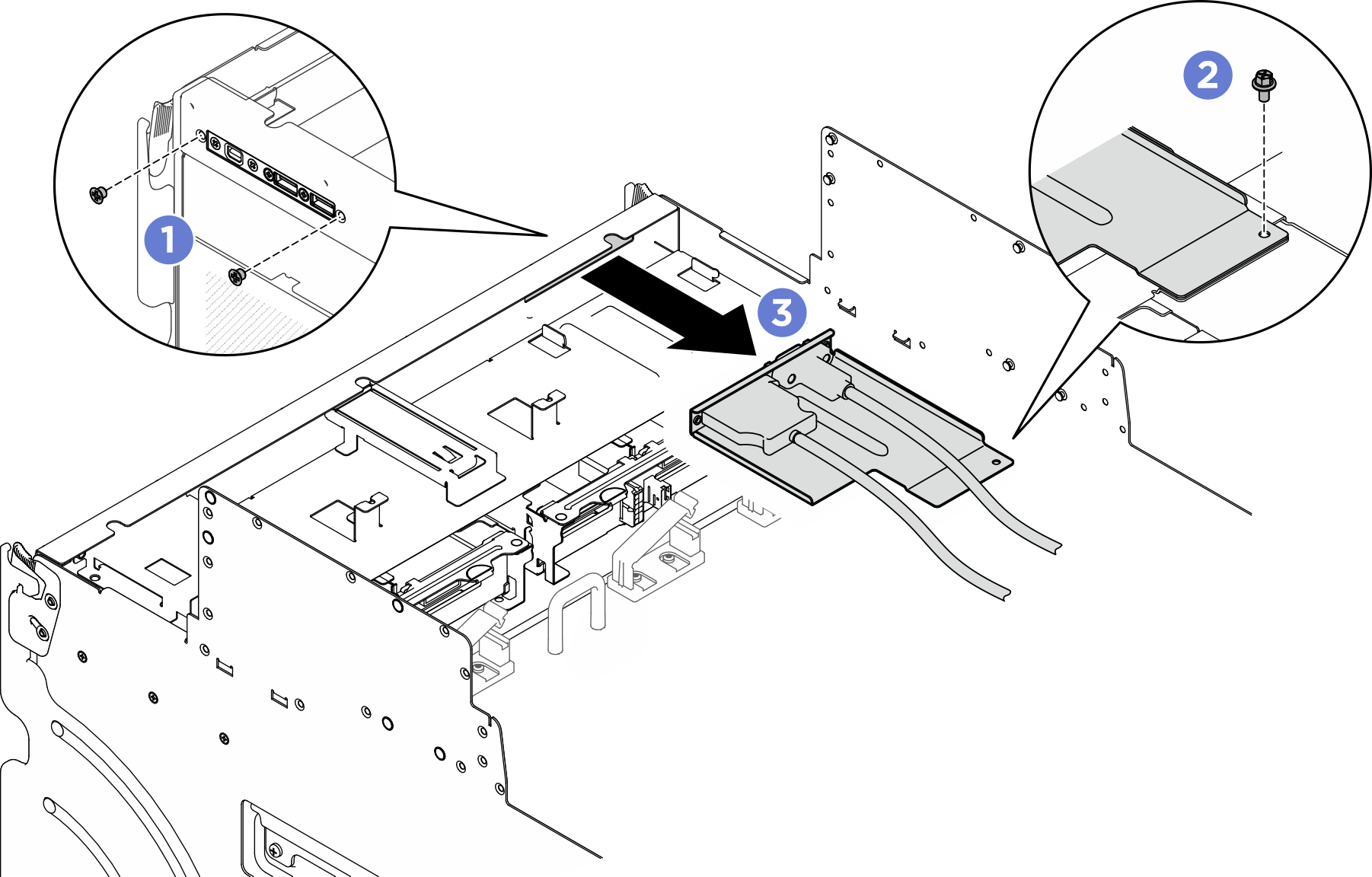

    Figura 1. Extracción del módulo de E/S frontal
    Front I/O module removal
  3. Quite el compartimiento de la unidad frontal.
    1. Desatornille los seis tornillos marcados con G en ambos lados de la lanzadera de GPU 8U.
    2. Deslice el compartimiento de la unidad hacia atrás y levántelo para sacarlo de la lanzadera de GPU 8U.

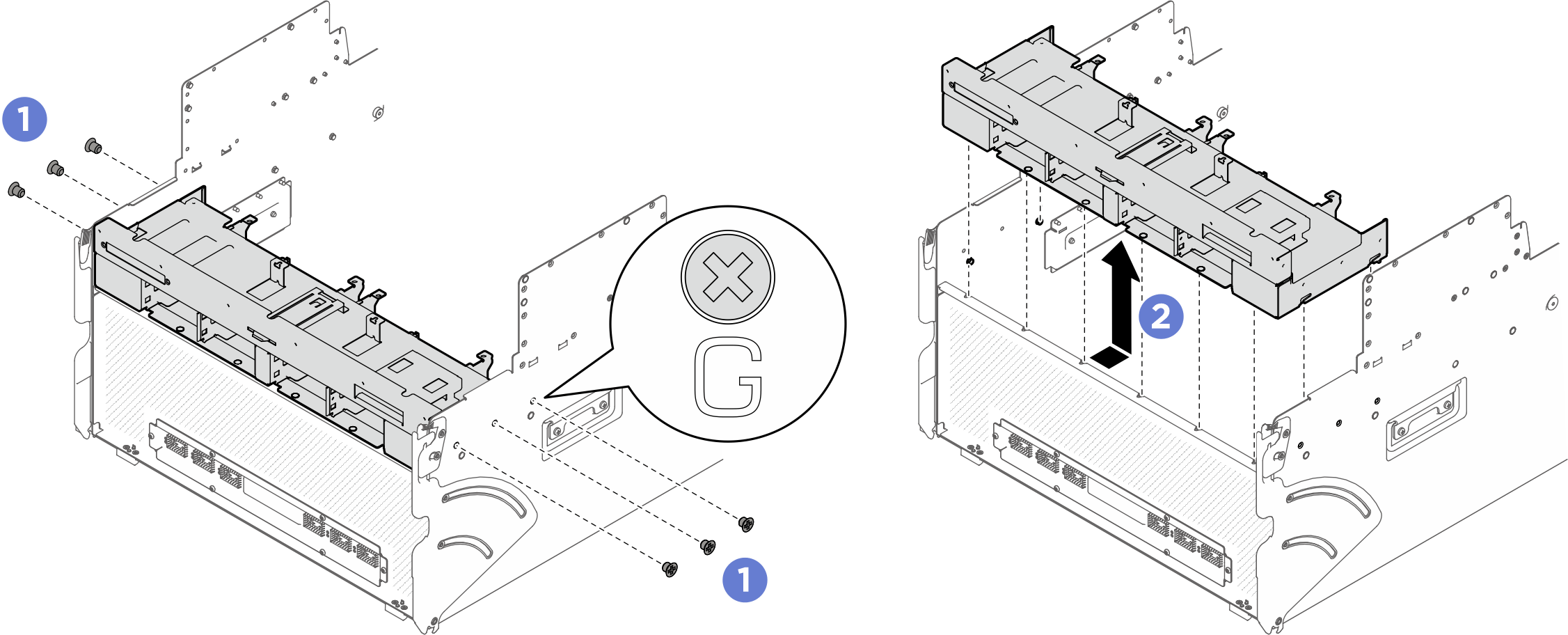

    Figura 2. Extracción del compartimiento de la unidad frontal
    Front drive cage removal

Después de finalizar

Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
