Remover a gaiola de unidade frontal

Siga as instruções nesta seção para remover a gaiola de unidade frontal. O procedimento deve ser executado por um técnico treinado.

Sobre esta tarefa

Atenção
  • Leia Diretrizes de instalação e Lista de verificação de inspeção segurança para garantir que esteja trabalhando de forma segura.
  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.
  • Duas pessoas e um dispositivo de elevação no local que podem suportar até 400 lb (181 kg) são necessários para executar esse procedimento. Se você ainda não tiver um dispositivo de içamento disponível, a Lenovo oferece o Genie Lift GL-8 material lift que pode ser adquirido em Data Center Solution Configurator. Inclua o freio e a plataforma de carga ao pedir o Genie Lift GL-8 material lift.

Procedimento

  1. Faça as preparações para essa tarefa.
    1. Remova todas as unidades de fonte de alimentação. Consulte Remover uma unidade da fonte de alimentação hot-swap.
    2. Remova todos os ventiladores frontais. Consulte Remover um ventilador hot-swap frontal.
    3. Remova todas as unidades hot-swap de 2,5 polegadas e os preenchimentos do compartimento de unidade (se houver) dos compartimentos de unidade. Consulte Remover uma unidade hot-swap de 2,5 polegadas.
    4. Puxe o Alternador de GPU 8U para fora do chassi e coloque-o na plataforma de elevação. Consulte Remover o alternador de GPU 8U.
    5. Remova a tampa do cabo. Consulte Remover a tampa do cabo.
    6. Remova a tampa de E/S. Consulte Remover a tampa de E/S.
    7. Remova a gaiola do ventilador frontal. Consulte Remover a gaiola do ventilador frontal.
    8. Remova o painel de diagnóstico integrado. Consulte Remover o painel de diagnóstico integrado.
  2. Remova o módulo de E/S frontal.
    1. Solte dois parafusos externos no módulo de E/S frontal.
    2. Solte o parafuso interno no módulo de E/S frontal.
    3. Deslize o módulo de E/S frontal para trás.

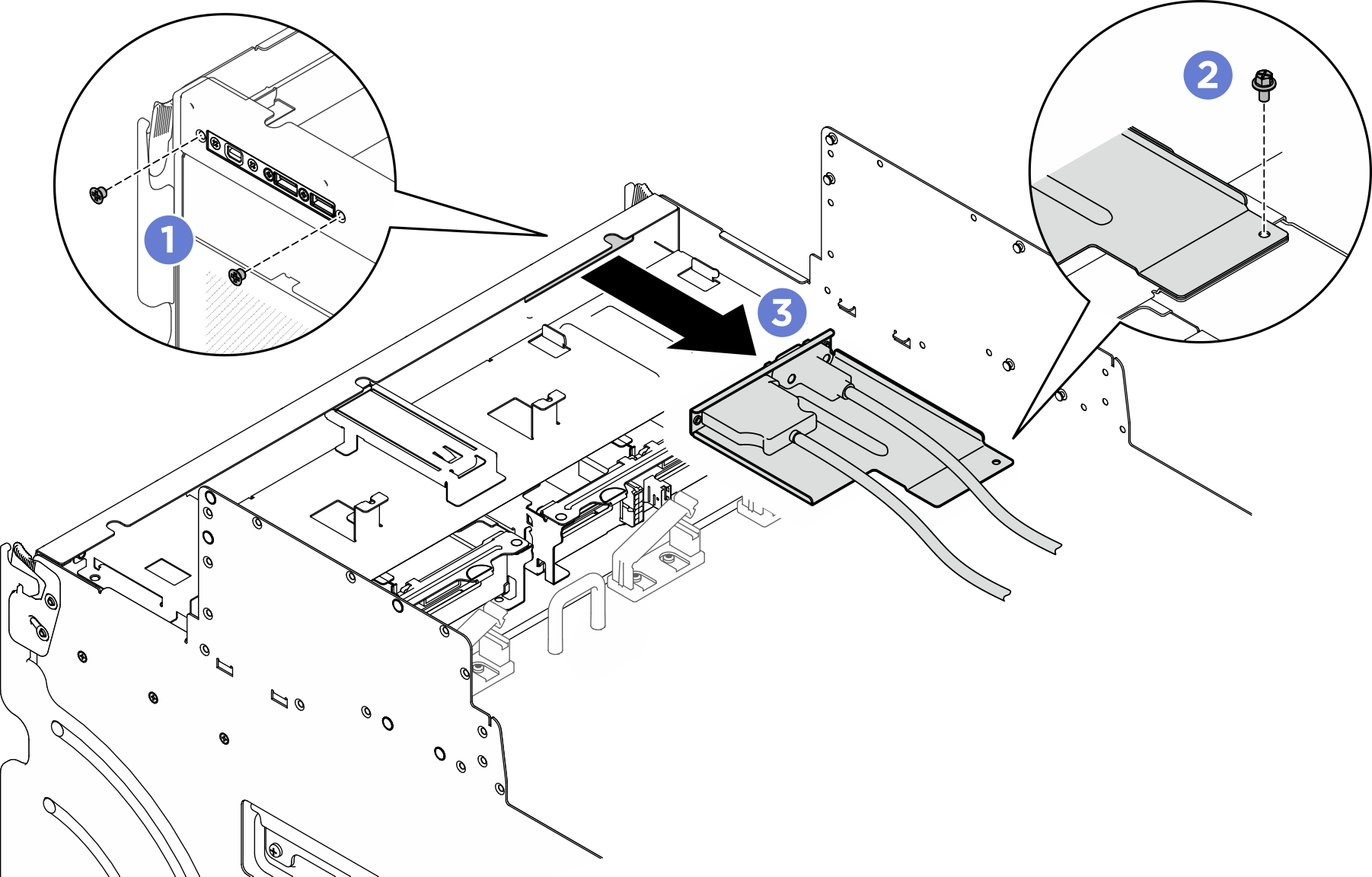

    Figura 1. Remoção do módulo de E/S frontal
    Front I/O module removal
  3. Remova a gaiola de unidade frontal.
    1. Solte os seis parafusos marcados com G nos dois lados do alternador de GPU 8U.
    2. Deslize a gaiola de unidade para trás e retire-a do alternador de GPU 8U.

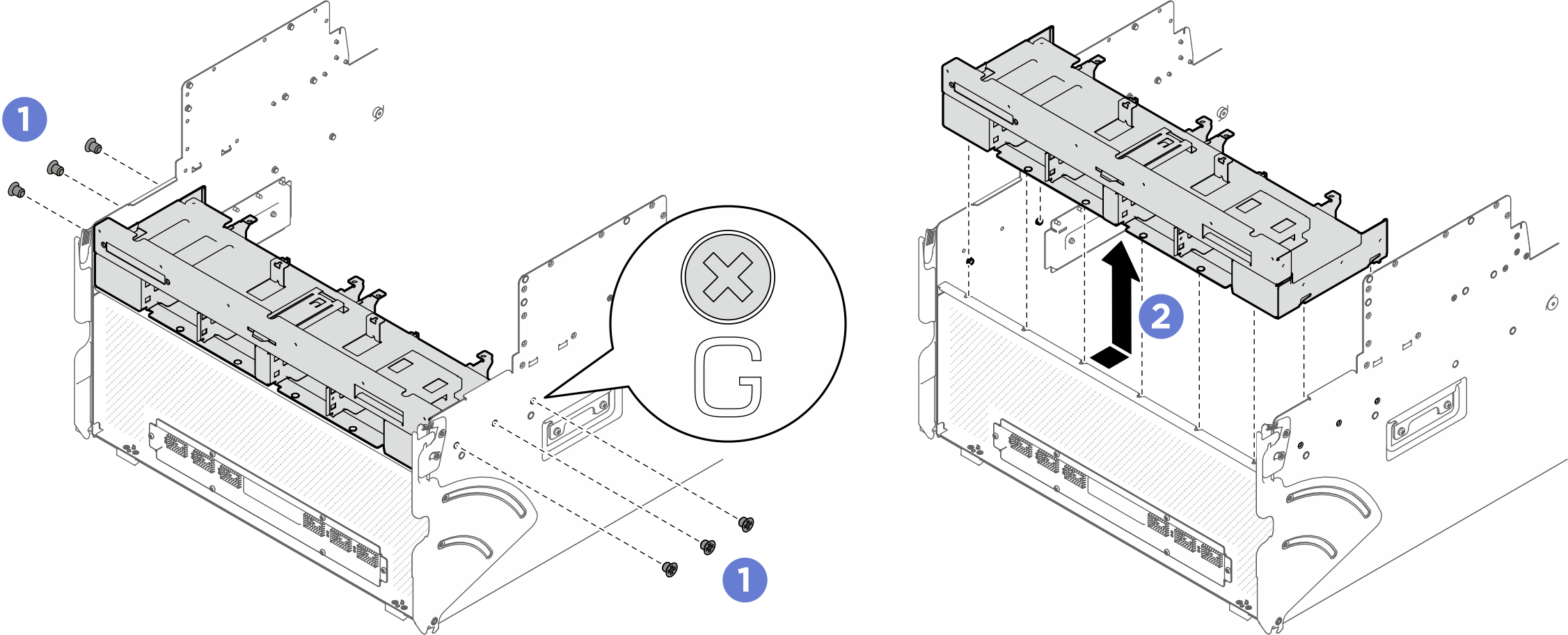

    Figura 2. Remoção da gaiola de unidade frontal
    Front drive cage removal

Depois de concluir

Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
