ถอดตัวครอบไดรฟ์ด้านหน้า
ทำตามคำแนะนำในส่วนนี้เพื่อถอดตัวครอบไดรฟ์ด้านหน้า ขั้นตอนนี้ต้องดำเนินการโดยช่างเทคนิคที่ได้รับการฝึกอบรม
เกี่ยวกับงานนี้
ข้อควรสนใจ
- อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
- ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์
- ต้องมีสองคนและอุปกรณ์ยกหนึ่งตัวในสถานที่ที่รองรับน้ำหนักได้ถึง 400 ปอนด์ (181 กก.) ในการดำเนินขั้นตอนนี้ หากคุณยังไม่มีอุปกรณ์ยก Lenovo มี Genie Lift GL-8 material lift ที่คุณสามารถซื้อได้ที่ Data Center Solution Configurator อย่าลืมรวมเบรกเท้าและแท่นยกไว้ในรายการขณะสั่งซื้อ Genie Lift GL-8 material lift
ขั้นตอน
- ถอดโมดูล I/O ด้านหน้า
คลายสกรูด้านนอกสองตัวบนโมดูล I/O ด้านหน้า
คลายสกรูด้านในบนโมดูล I/O ด้านหน้า
เลื่อนโมดูล I/O ด้านหน้าไปด้านหลัง

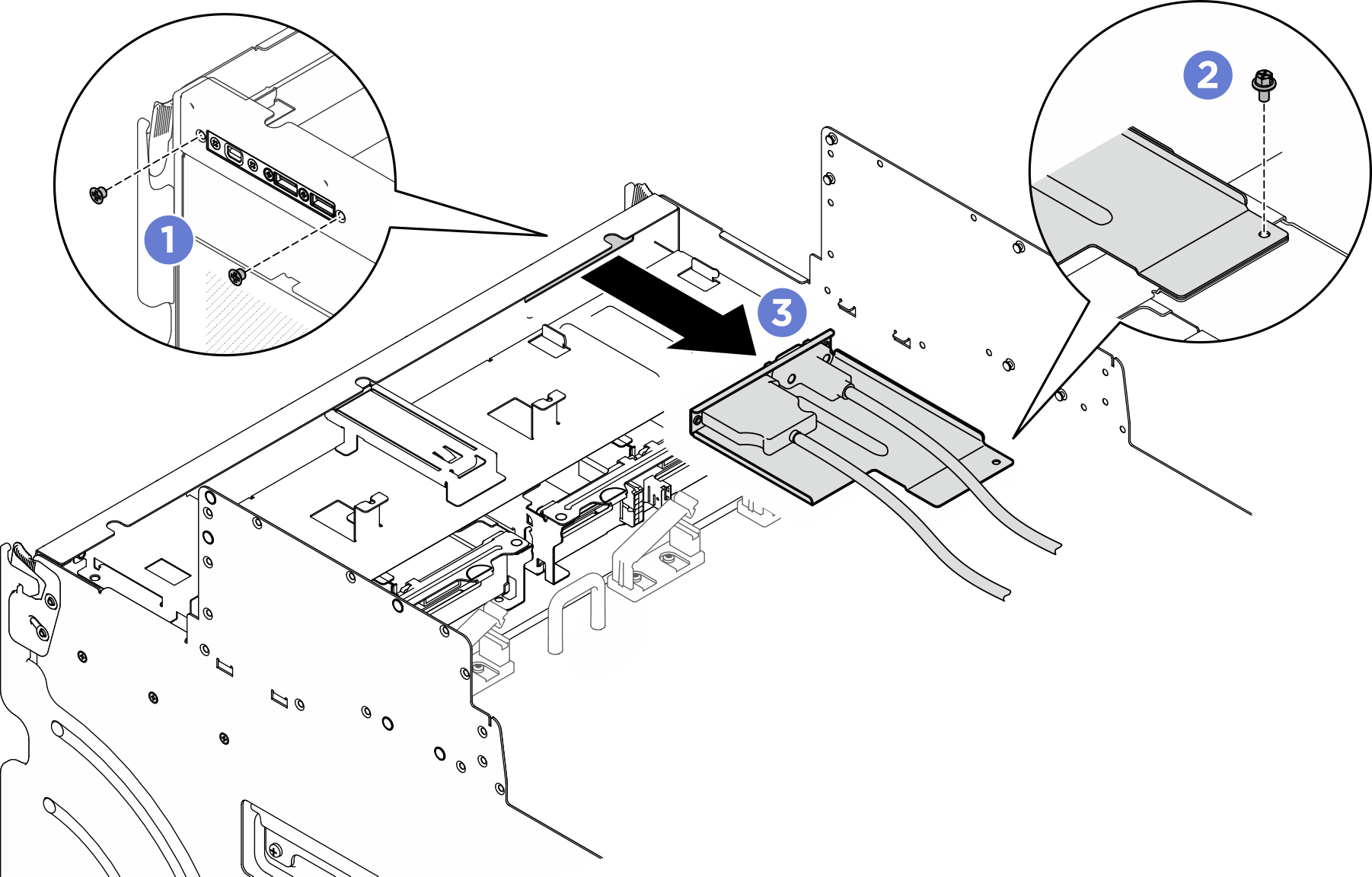

รูปที่ 1. การถอดโมดูล I/O ด้านหน้า
- ถอดตัวครอบไดรฟ์ด้านหน้า
- คลายสกรูหกตัวที่มีเครื่องหมาย G บนชัตเทิล GPU 8U ทั้งสองด้าน
- เลื่อนตัวครอบไดรฟ์ไปด้านหลัง แล้วยกออกจากชัตเทิล GPU 8U

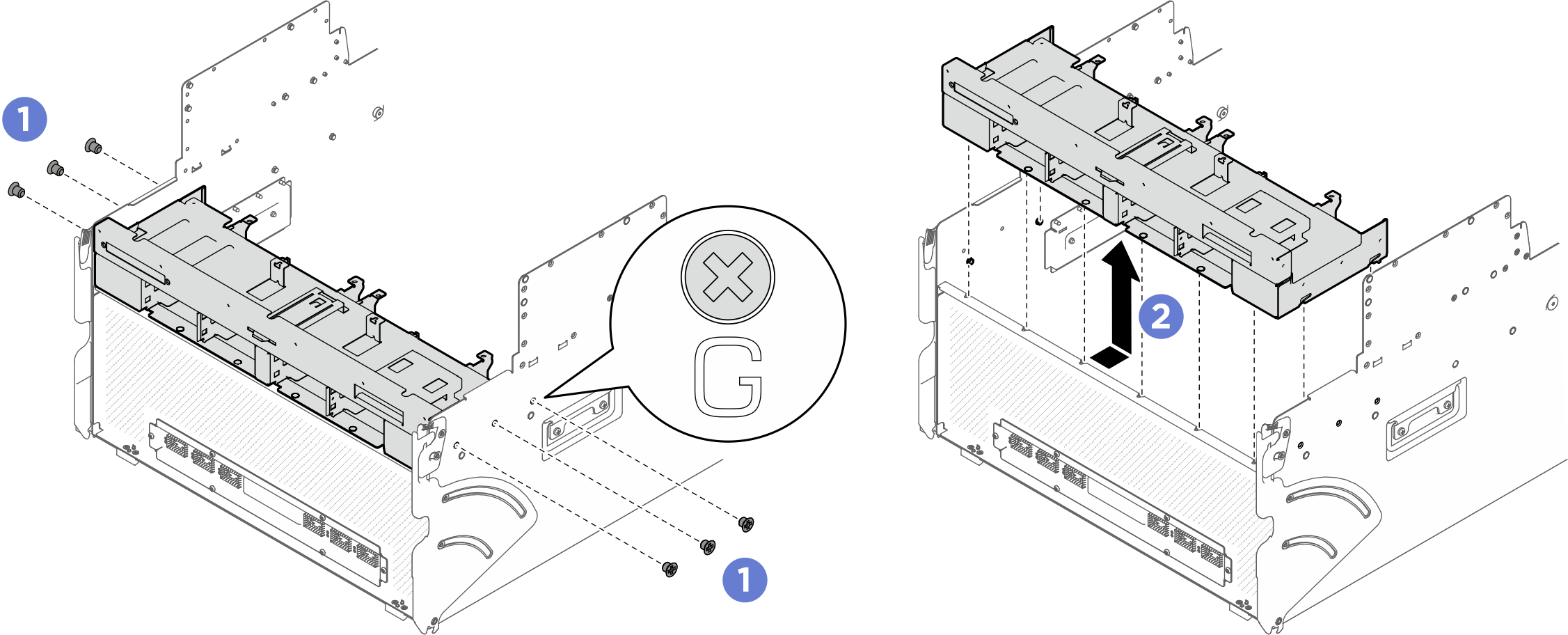

รูปที่ 2. การถอดตัวครอบไดรฟ์ด้านหน้า
หลังจากดำเนินการเสร็จ
หากคุณได้รับคำแนะนำให้ส่งคืนส่วนประกอบหรืออุปกรณ์เสริม ให้ปฏิบัติตามคำแนะนำที่มาพร้อมบรรจุภัณฑ์ทั้งหมด และให้ใช้บรรจุภัณฑ์ใดๆ ที่ส่งมอบให้กับคุณเพื่อการจัดส่ง
