H100/H200 GPU-Komplex installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um den H100/H200 GPU-Komplex zu installieren. Der Vorgang muss von einem qualifizierten Kundendiensttechniker ausgeführt werden.

Zu dieser Aufgabe

S036

18‑32 kg (39 – 70 lb)	32 – 55 kg (70 – 121 lb)

VORSICHT

Beim Anheben der Maschine die Arbeitsschutzrichtlinien beachten.

Achtung

• Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
• Berühren Sie mit der antistatischen Schutzhülle, in der sich die Komponente befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie die Komponente anschließend aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.
• Für dieses Verfahren sind zwei Personen und eine Hebevorrichtung vor Ort erforderlich, die bis zu 181 kg (400 lb) unterstützt. Wenn Ihnen noch keine Hebevorrichtung zur Verfügung steht, bietet Lenovo den Genie Lift GL-8 material lift an, der mit dem Data Center Solution Configurator Zusätzlich zum Genie Lift GL-8 material lift sollten Sie unbedingt auch die fußbetätigte Haltebremse und die Ladeplattform bestellen.

Anmerkung

Stellen Sie sicher, dass Sie die unten aufgeführten Werkzeuge bereithalten, um die Komponente ordnungsgemäß auszutauschen:

• Drehmomentschraubendreher, der auf 0,6 Newtonmeter bzw. 5,3 Poundforce Inch eingestellt werden kann
• Verlängertes T15-Torx-Bit (6 Zoll lang)

Firmware‑ und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder den Treiber aktualisieren.

• Unter Website zum Herunterladen von Treibern und Software für ThinkSystem SR685a V3 finden Sie die aktuelle Firmware und Treiberupdates für Ihren Server.

• Weitere Informationen zu den Tools für die Firmwareaktualisierung finden Sie unter Firmware aktualisieren.

Vorgehensweise

1. (Optional) Nehmen Sie den neuen GPU-Komplex aus der Verpackung.
   1. Ziehen Sie die zwei Griffe auf beiden Seiten des GPU-Baseboard heraus.
   2. Halten Sie die zwei Griffe und nehmen Sie den GPU-Komplex aus der Verpackung.
   Achtung

   Stellen Sie sicher, dass zwei Personen an beiden Seiten des GPU-Komplex stehen und ihn mit beiden Griffe anheben.

   Abbildung 1. Entfernen des GPU-Komplex aus der Verpackung


2. Installieren Sie den GPU-Komplex.
   1. Halten Sie die Griffe (1) an beiden Seiten des GPU-Baseboard in der richtigen Ausrichtung (siehe Abbildung). Richten Sie dann den GPU-Komplex an den siebzehn Abstandhaltern auf der GPU-Komplex-Adapterplatte aus und setzen Sie ihn vorsichtig auf die Adapterplatte.
   2. Drücken Sie die zwei Griffe (1) nach unten.
   Achtung

   Stellen Sie sicher, dass zwei Personen an beiden Seiten des GPU-Komplex stehen und ihn mit beiden Griffe (1) anheben.

   Abbildung 2. Installieren des GPU-Komplex


3. Befolgen Sie die in der folgenden Abbildung gezeigte Reihenfolge, um den GPU-Komplex mit siebzehn unverlierbaren T15-Torx-Schrauben zu befestigen.
   Wichtig

   Überdrehen Sie die Schrauben nicht, um eine Beschädigung zu vermeiden.

   Anmerkung

   Lösen oder befestigen Sie die Schrauben mit einem Drehmomentschraubendreher und dem richtigen Drehmoment. Das Drehmoment zum vollständigen Lösen oder Anziehen der Schrauben beträgt 0,6 Newtonmeter bzw. 5,3 Poundforce Inch.

   Abbildung 3. Anbringen der Schraube


4. (Optional) Führen Sie die folgenden Schritte für den neuen GPU-Komplex aus.
   • Bringen Sie das FRU-Teilenummernetikett an jeder GPU und jedem Kühlkörpermodul an.
     1. Entfernen Sie die Schutzfolie von der Kunststoffabdeckung.
     2. Bringen Sie das FRU-Teilenummeretikett an der Kunststoffabdeckung an.



   • Entfernen Sie die gelben Tags von den beiden Griffen auf beiden Seiten des GPU-Komplex.



5. Drehen Sie den vorderen PCIe-Switch-Kabelbaum um.
   1. Drehen Sie den vorderen PCIe-Switch-Kabelbaum um und stellen Sie sicher, dass er ordnungsgemäß in die vier Führungsstifte auf dem 8U-GPU-Shuttle einrastet.
   2. Identifizieren Sie die zehn Schraubenlöcher mit der Markierung C an beiden Seiten des 8U-GPU-Shuttle. Ziehen Sie dann die zehn Schrauben an, um den vorderen PCIe-Switch-Kabelbaum zu befestigen.
   Abbildung 4. Umdrehen des vorderen PCIe-Switch-Kabelbaum

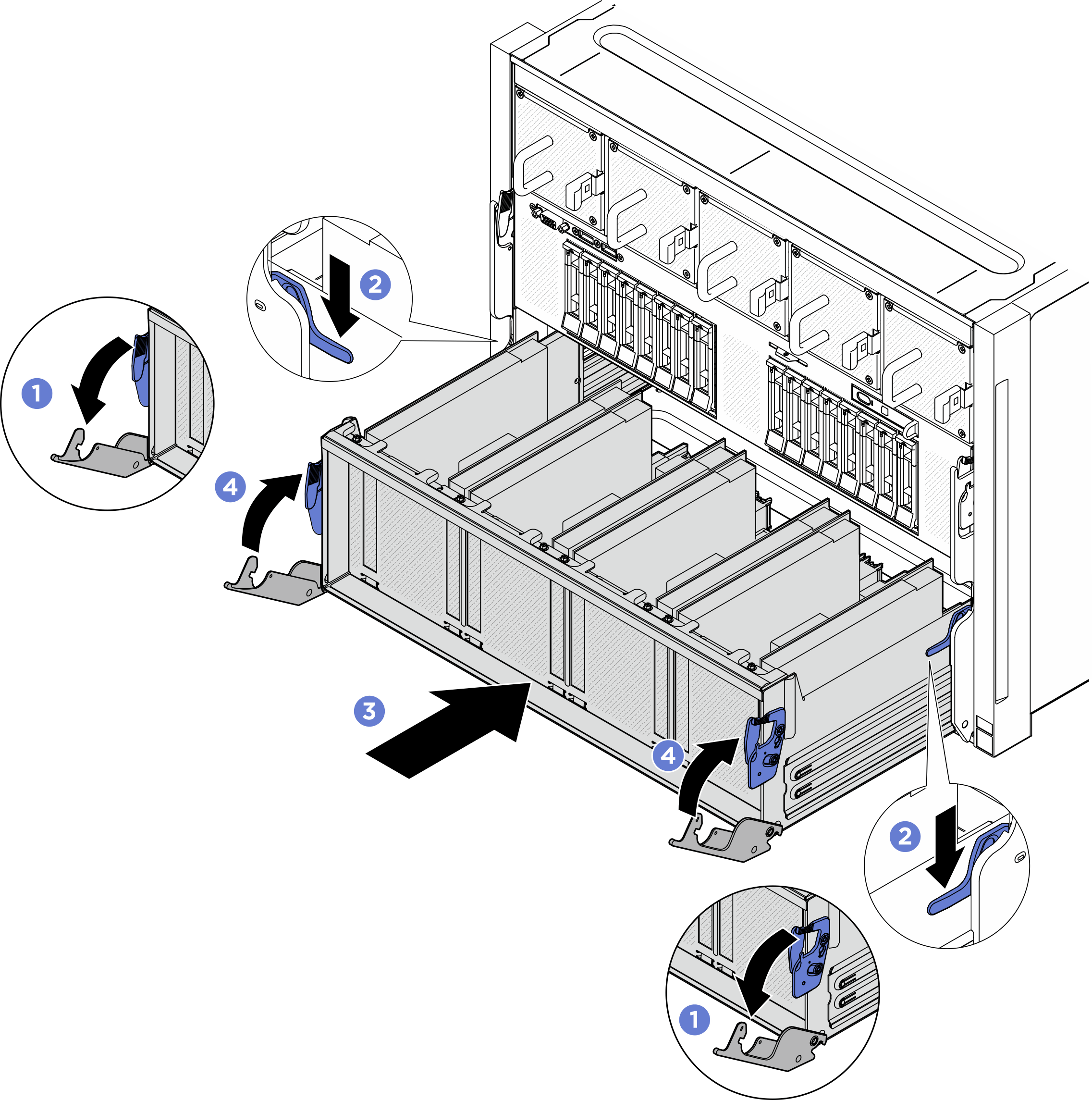

6. Installieren Sie das PCIe-Switch-Shuttle.
   1. Drücken Sie die zwei Verriegelungen an beiden Seiten des PCIe-Switch-Shuttle.
   2. Schieben Sie das PCIe-Switch-Shuttle bis zum Anschlag in das 8U-GPU-Shuttle.
   3. Drehen Sie die zwei Lösehebel, bis sie einrasten.
      Abbildung 5. Installieren des PCIe-Switch-Shuttle im 8U-GPU-Shuttle
