H100/H200 GPU 복합체 설치
이 섹션의 지침에 따라 H100/H200 GPU 복합체를 설치하십시오. 이 절차는 숙련된 기술자가 수행해야 합니다.
이 작업 정보
S036
18~32kg(39~70lb) | 32~55kg(70~121lb) |
경고
제품을 들 때에는 안전 수칙을 따르십시오.
주의
- 설치 지침 및 안전 점검 목록의 내용을 읽고 안전하게 작업하십시오.
- 구성 요소가 들어 있는 정전기 방지 포장재를 서버의 도포되지 않은 금속 표면에 접촉시킨 다음 포장재에서 꺼내고 정전기 방지 표면에 놓으십시오.
- 현장에 최대 181kg(400lbs)을 지탱할 수 있는 리프팅 장치 1대와 작업자 2명이 있어야 이 절차를 수행할 수 있습니다. 아직 사용할 수 있는 리프팅 장치가 준비되지 않은 경우 Lenovo에서 Genie Lift GL-8 material lift를 제공하며, Data Center Solution Configurator에서 구입 가능합니다. Genie Lift GL-8 material lift를 주문할 때 풋 릴리스 브레이크와 로드 플랫폼이 포함되어 있는지 확인하십시오.
주
구성 요소를 올바르게 교체하려면 아래 나열된 필수 도구를 갖춰야 합니다.
- 0.6뉴턴 미터(5.3인치 파운드)로 설정할 수 있는 토크 드라이버
- Torx T15 연장 비트(길이 6인치)
펌웨어 및 드라이버 다운로드: 구성 요소를 교체한 후에 펌웨어 또는 드라이버를 업데이트해야 할 수 있습니다.
서버의 최신 펌웨어 및 드라이버 업데이트를 확인하려면 드라이버 및 소프트웨어 다운로드 웹사이트(ThinkSystem SR685a V3용)로 이동하십시오.
펌웨어 업데이트 도구에 대한 추가 정보를 보려면 펌웨어 업데이트로 이동하십시오.
절차
완료한 후에
- 케이블을 GPU 베이스보드에 다시 연결하십시오. 자세한 정보는 GPU 베이스보드 케이블 배선의 내용을 참조하십시오.
- 모든 GPU 통풍관을 다시 설치합니다. H100/H200 GPU 통풍관 설치의 내용을 참조하십시오.
- 모든 뒷면 팬 컨트롤 보드 어셈블리를 다시 설치합니다. 뒷면 팬 컨트롤 보드 어셈블리 설치의 내용을 참조하십시오.
- 필요한 경우 뒷면 지지 브래킷을 다시 설치합니다.
- 그림과 같이 뒷면 지지 브래킷을 올바른 방향으로 잡고 8U GPU 셔틀에 밀어 넣습니다.
- 8U GPU 셔틀 양쪽의 A 표시가 있는 나사 구멍 4개를 찾은 다음 나사 4개를 조여 뒷면 지지 브래킷을 고정합니다.
그림 6. 뒷면 지지 브래킷 설치 - 전원 복합체를 다시 설치하십시오. 전원 복합체 설치의 내용을 참조하십시오.
- 케이블 덮개를 다시 설치하십시오. 케이블 덮개 설치의 내용을 참조하십시오.

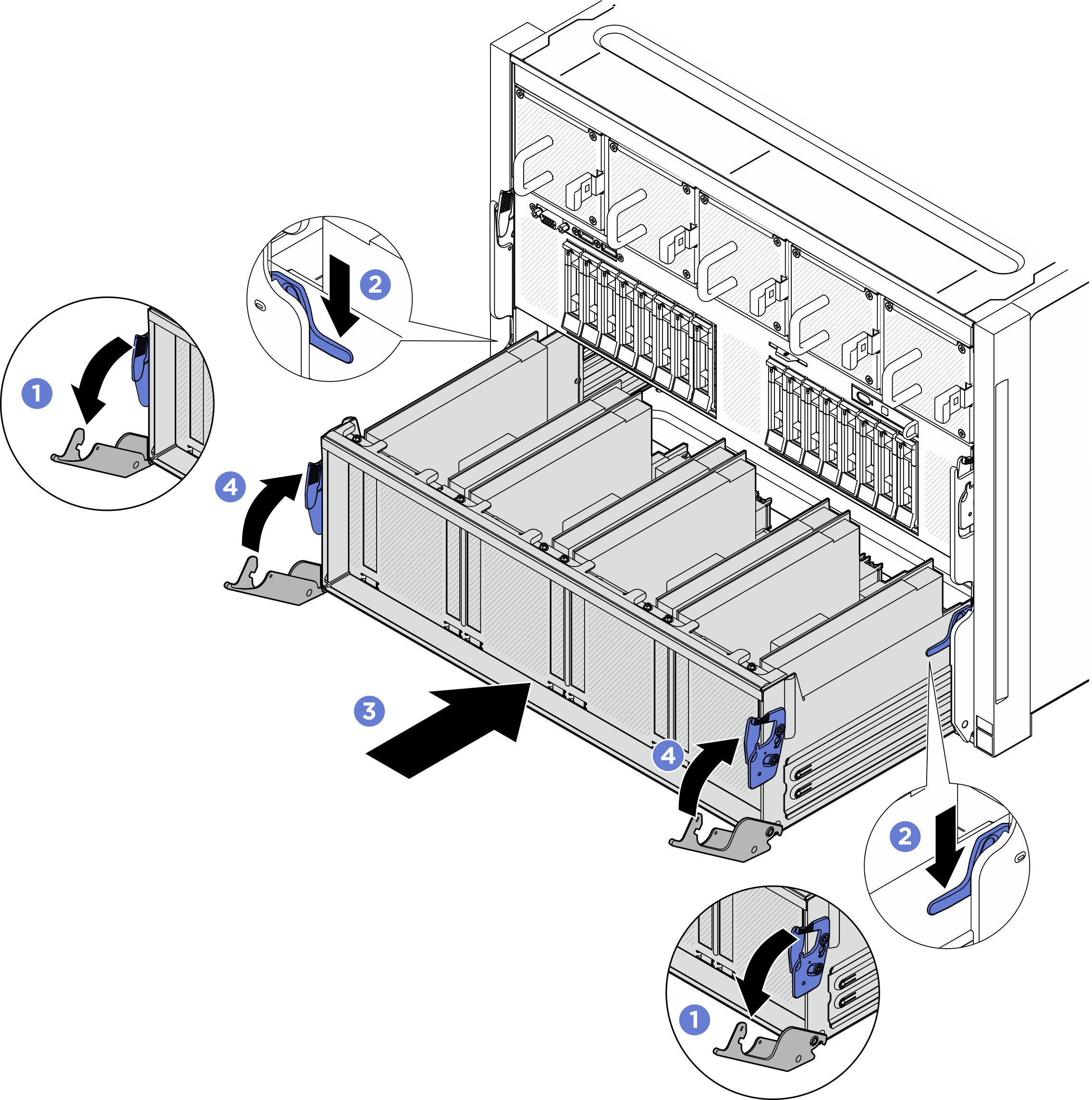

- 8U GPU 셔틀을 다시 설치하십시오. 8U GPU 셔틀 설치의 내용을 참조하십시오.
- 모든 2.5인치 핫 스왑 드라이브 또는 드라이브 베이 필러(해당하는 경우)를 드라이브 베이에 다시 설치하십시오. 2.5인치 핫 스왑 드라이브 설치
- 앞면 팬을 모두 다시 설치합니다. 핫 스왑 팬 설치(앞면 및 뒷면)의 내용을 참조하십시오.
- 전원 공급 장치를 모두 다시 설치하십시오. 핫 스왑 전원 공급 장치 유닛 설치의 내용을 참조하십시오.
- 부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오.
