Installazione del complesso GPU H100/H200

Seguire le istruzioni riportate in questa sezione per installare il complesso GPU H100/H200. La procedura deve essere eseguita da un tecnico qualificato.

Informazioni su questa attività

S036




18 - 32 kg (39 - 70 libbre)32 - 55 kg (70 - 121 libbre)
Avvertenza
Applicare le procedure di sicurezza per il sollevamento.
Attenzione
  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
  • Mettere in contatto l'involucro antistatico contenente il componente con qualsiasi superficie metallica non verniciata del server, quindi rimuoverlo dall'involucro e posizionarlo su una superficie antistatica.
  • Per eseguire questa procedura sono necessarie due persone e un dispositivo di sollevamento in grado di supportare fino a 400 libbre (181 kg). Se non si dispone già di un dispositivo di sollevamento, Lenovo offre la Genie Lift GL-8 material lift che può essere acquistata in Data Center Solution Configurator. Assicurarsi di includere il freno a pedale e la piattaforma di carico al momento dell'ordine Genie Lift GL-8 material lift.
Nota
Assicurarsi di disporre degli strumenti necessari elencati di seguito per sostituire correttamente il componente:
  • Cacciavite dinamometrico che può essere impostato su 0,6 newton-metri, 5,3 pollici
  • Punta Torx T15 estesa (6 pollici di lunghezza)
Download di firmware e driver: potrebbe essere necessario aggiornare il firmware o il driver dopo la sostituzione di un componente.

Procedura

  1. (Facoltativo) Rimuovere il nuovo Complesso GPU dalla confezione.
    1. Estendere le due maniglie su entrambi i lati della Scheda di base GPU.
    2. Afferrare le due maniglie e rimuovere il Complesso GPU dalla confezione.
    Attenzione
    Assicurarsi che il Complesso GPU sia sollevato tramite le due maniglie da due persone posizionate su entrambi i lati.
    Figura 1. Rimozione del Complesso GPU dalla confezione
    Removing the Complesso GPU from the package box
  2. Installare il Complesso GPU.
    1. Tenere le maniglie (1) su entrambi i lati della Scheda di base GPU nell'orientamento corretto, come illustrato. Allineare quindi il Complesso GPU con i diciassette distanziatori sulla Piastra adattatore del complesso GPU e posizionarlo delicatamente sulla piastra dell'adattatore.
    2. Spingere le due maniglie (1) in basso.
    Attenzione
    Assicurarsi che il Complesso GPU sia sollevato tramite le due maniglie da due persone posizionate su entrambi i lati (1).
    Figura 2. Installazione del Complesso GPU
    Complesso GPU installation
  3. Seguire la sequenza mostrata nella figura seguente per stringere le diciassette viti prigioniere Torx T15 per fissare la Complesso GPU.
    Importante
    Non serrare eccessivamente le viti per evitare danni.
    Nota
    Allentare o stringere le viti con un cacciavite dinamometrico, impostato sulla coppia di serraggio corretta. Come riferimento, tenere presente che la coppia richiesta per le viti da allentare o stringere completamente è 0,6 newton-metri (5,3 pollici-libbre).
    Figura 3. Installazione delle viti
    Screw installation
  4. (Opzionale) Completa i seguenti passaggi per il nuovo Complesso GPU
    • Attacca l'etichetta con il numero di parte FRU a ciascun modulo GPU e dissipatore.
      1. Rimuovi il film protettivo dalla copertura di plastica.
      2. Attacca l'etichetta con il numero di parte FRU alla copertura di plastica.


    • Rimuovi i tag gialli dalle due maniglie su entrambi i lati del Complesso GPU.


  5. Capovolgere il cablaggio dello switch PCIe anteriore.
    1. Capovolgere il cablaggio dello switch PCIe anteriore e assicurarsi che si incastri correttamente con i quattro piedini della guida sullo shuttle GPU 8U.
    2. Individuare i dieci fori per viti contrassegnati con la lettera C su entrambi i lati dello shuttle GPU 8U. Serrare quindi le dieci viti per fissare il cablaggio dello switch PCIe anteriore.
    Figura 4. Capovolgimento del cablaggio dello switch PCIe anteriore
    Flipping over the cablaggio dello switch PCIe anteriore

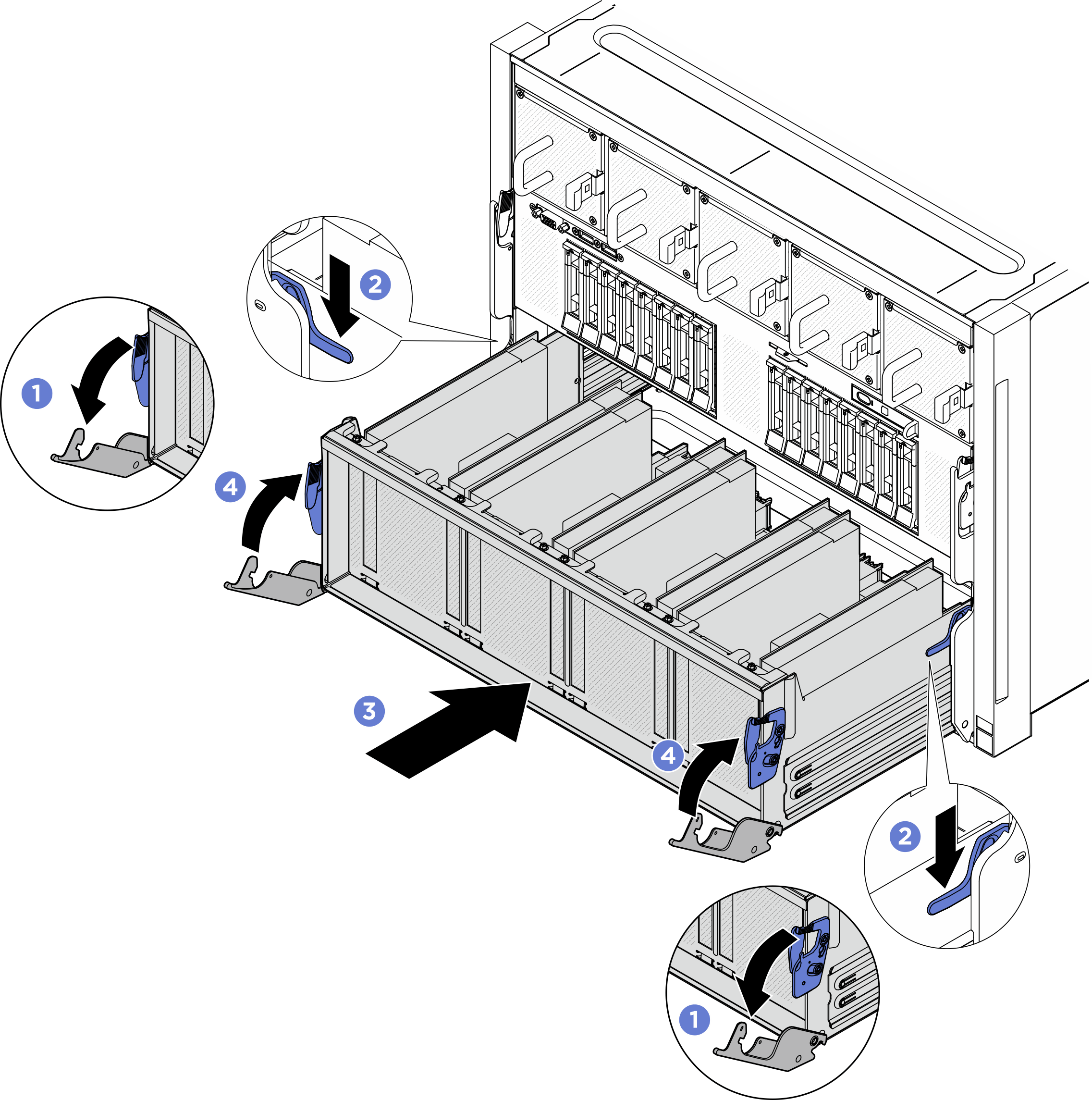

  6. Installare lo Shuttle dello switch PCIe.
    1. Premere i due fermi di blocco su entrambi i lati dello Shuttle dello switch PCIe.
    2. Spingere lo Shuttle dello switch PCIe nello shuttle GPU 8U finché non si blocca.
    3. Ruotare le due leve di rilascio finché non si bloccano in posizione.
      Figura 5. Installazione dello Shuttle dello switch PCIe nello shuttle GPU 8U
      Shuttle dello switch PCIe installation to shuttle GPU 8U

Dopo aver terminato

  1. Ricollegare i cavi alla Scheda di base GPU. Per ulteriori informazioni, vedere Instradamento dei cavi della scheda di base GPU.
  2. Reinstallare tutti i condotti dell'aria GPU. Vedere Installazione di un condotto dell'aria GPU H100/H200.
  3. Reinstallare tutti gli assiemi della scheda di controllo della ventola posteriore. Vedere Installazione di un assieme della scheda di controllo della ventola posteriore.
  4. Se necessario, rimonta il supporto posteriore.
    1. Tieni il supporto posteriore nella corretta orientazione come illustrato e inseriscilo nel carrello GPU 8U.
    2. Individua i quattro fori per le viti contrassegnati su A entrambi i lati del carrello GPU 8U; quindi, fissa le quattro viti per assicurare il supporto posteriore.
    Figura 6. Installazione del supporto posteriore
    Rear support bracket installation
  5. Reinstallare il complesso di alimentazione. Vedere Installazione del complesso di alimentazione.
  6. Reinstallare il pannello di copertura del cavo. Vedere Installazione del pannello di copertura del cavo.
  7. Reinstallare lo shuttle GPU 8U. Vedere Installazione dello shuttle della GPU 8U.
  8. Reinstallare tutte le unità hot-swap da 2,5" nei vani delle unità, compresi gli eventuali elementi di riempimento di questi ultimi. Vedere Installazione di un'unità hot-swap da 2,5"
  9. Reinstallare tutte le ventole anteriori. Vedere Installazione di una ventola hot-swap (anteriore e posteriore).
  10. Reinstallare tutte le unità di alimentazione. Vedere Installazione di un'unità di alimentazione hot-swap.
  11. Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
