ติดตั้ง GPU H100/H200 คอมเพล็กซ์

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้ง GPU H100/H200 คอมเพล็กซ์ ขั้นตอนนี้ต้องดำเนินการโดยช่างเทคนิคที่ได้รับการฝึกอบรม

เกี่ยวกับงานนี้

S036

18 - 32 กก. (39 - 70 ปอนด์)	32 - 55 กก. (70 - 121 ปอนด์)

ข้อควรระวัง

ใช้วิธีปฏิบัติที่ปลอดภัยเมื่อต้องทำการยก

ข้อควรสนใจ

• อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
• นำบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตที่มีส่วนประกอบไปแตะที่พื้นผิวโลหะที่ไม่ทาสีบนเซิร์ฟเวอร์ แล้วจึงนำส่วนประกอบออกจากบรรจุภัณฑ์ และวางลงบนพื้นผิวป้องกันไฟฟ้าสถิต
• ต้องมีสองคนและอุปกรณ์ยกหนึ่งตัวในสถานที่ที่รองรับน้ำหนักได้ถึง 400 ปอนด์ (181 กก.) ในการดำเนินขั้นตอนนี้ หากคุณยังไม่มีอุปกรณ์ยก Lenovo มี Genie Lift GL-8 material lift ที่คุณสามารถซื้อได้ที่ Data Center Solution Configurator อย่าลืมรวมเบรกเท้าและแท่นยกไว้ในรายการขณะสั่งซื้อ Genie Lift GL-8 material lift

หมายเหตุ

ตรวจสอบให้แน่ใจว่าคุณมีเครื่องมือที่จำเป็นตามรายการด้านล่างเพื่อการเปลี่ยนชิ้นส่วนที่ถูกต้อง:

• ไขควงแรงบิดที่สามารถตั้งค่าเป็น 0.6 นิวตันเมตร หรือ 5.3 นิ้ว-ปอนด์
• ดอกไขควงขยาย Torx T15 (ยาว 6 นิ้ว)

การดาวน์โหลดเฟิร์มแวร์และไดรเวอร์: คุณอาจต้องอัปเดตเฟิร์มแวร์หรือไดรเวอร์หลังจากเปลี่ยนส่วนประกอบ

• ไปที่ เว็บไซต์ดาวน์โหลดไดรเวอร์และซอฟต์แวร์สำหรับ ThinkSystem SR685a V3 เพื่อดูข้อมูลการอัปเดตเฟิร์มแวร์และไดรเวอร์ล่าสุดของเซิร์ฟเวอร์คุณ

• ไปที่ ปรับปรุงเฟิร์มแวร์ สำหรับข้อมูลเพิ่มเติมเกี่ยวกับเครื่องมืออัปเดตเฟิร์มแวร์

ขั้นตอน

1. (ไม่บังคับ) นำ GPU คอมเพล็กซ์ อันใหม่ออกจากกล่องบรรจุภัณฑ์
   1. ขยายที่จับสองตัวบนด้านทั้งสองของ แผงวงจรหลัก GPU
   2. จับที่จับทั้งสอง แล้วนำ GPU คอมเพล็กซ์ ออกจากกล่องบรรจุภัณฑ์
   ข้อควรสนใจ

   ต้องมีคนสองคนยืนบริเวณทั้งสองข้างของ GPU คอมเพล็กซ์ แล้วยกขึ้นโดยจับที่จับสองตัว

   รูปที่ 1. การถอด GPU คอมเพล็กซ์ ออกจากกล่องบรรจุภัณฑ์


2. ติดตั้ง GPU คอมเพล็กซ์
   1. จับที่จับ (1) ทั้งสองด้านของ แผงวงจรหลัก GPU ในทิศทางที่ถูกต้องตามที่ปรากฏในภาพ แล้วจัดแนว GPU คอมเพล็กซ์ ให้ตรงกับสแตนด์ออฟสิบเจ็ดตัวบน แผงอะแดปเตอร์สำหรับ GPU คอมเพล็กซ์ แล้วค่อยๆ วางลงบนแผงอะแดปเตอร์
   2. ดันที่จับสองตัว (1) ลง
   ข้อควรสนใจ

   ต้องมีคนสองคนยืนบริเวณทั้งสองข้างของ GPU คอมเพล็กซ์ แล้วยกขึ้นโดยจับที่จับสองตัว (1)

   รูปที่ 2. GPU คอมเพล็กซ์ การติดตั้ง


3. ทำตามขั้นตอนที่แสดงในภาพประกอบด้านล่างเพื่อขันสกรูยึด Torx T15 สิบเจ็ดตัวเพื่อยึด GPU คอมเพล็กซ์
   สำคัญ

   อย่าขันสกรูแน่นจนเกินไปเพื่อป้องกันการชำรุดเสียหาย

   หมายเหตุ

   คลายและขันสกรูด้วยชุดไขควงแรงบิดเพื่อแรงบิดที่เหมาะสม แรงบิดอ้างอิงที่ต้องใช้ในการคลายสกรูหรือขันสกรูให้แน่นคือ 0.6 นิวตันเมตร หรือ 5.3 นิ้ว-ปอนด์

   รูปที่ 3. การขันสกรู


4. (ไม่บังคับ) ทำตามขั้นตอนต่อไปนี้สำหรับ GPU คอมเพล็กซ์ ใหม่
   • ติดป้ายหมายเลขชิ้นส่วน FRU เข้ากับ GPU และโมดูลตัวระบายความร้อนแต่ละตัว
     1. ลอกฟิล์มป้องกันออกจากฝาครอบพลาสติก
     2. ติดป้ายหมายเลขชิ้นส่วน FRU เข้ากับฝาครอบพลาสติก



   • นำแท็กสีเหลืองออกจากที่จับทั้งสองข้างของ GPU คอมเพล็กซ์



5. พลิก ชุดสายสวิตช์ PCIe ด้านหน้า
   1. พลิก ชุดสายสวิตช์ PCIe ด้านหน้า และตรวจสอบให้แน่ใจว่ายึดหมุดนำทางสี่ตัวบน ชัตเทิล GPU 8U อย่างถูกต้องแล้ว
   2. ค้นหารูสกรูสิบรูที่มีเครื่องหมาย C บนด้านทั้งสองของ ชัตเทิล GPU 8U จากนั้นขันสกรูสิบตัวเพื่อยึด ชุดสายสวิตช์ PCIe ด้านหน้า
   รูปที่ 4. พลิก ชุดสายสวิตช์ PCIe ด้านหน้า

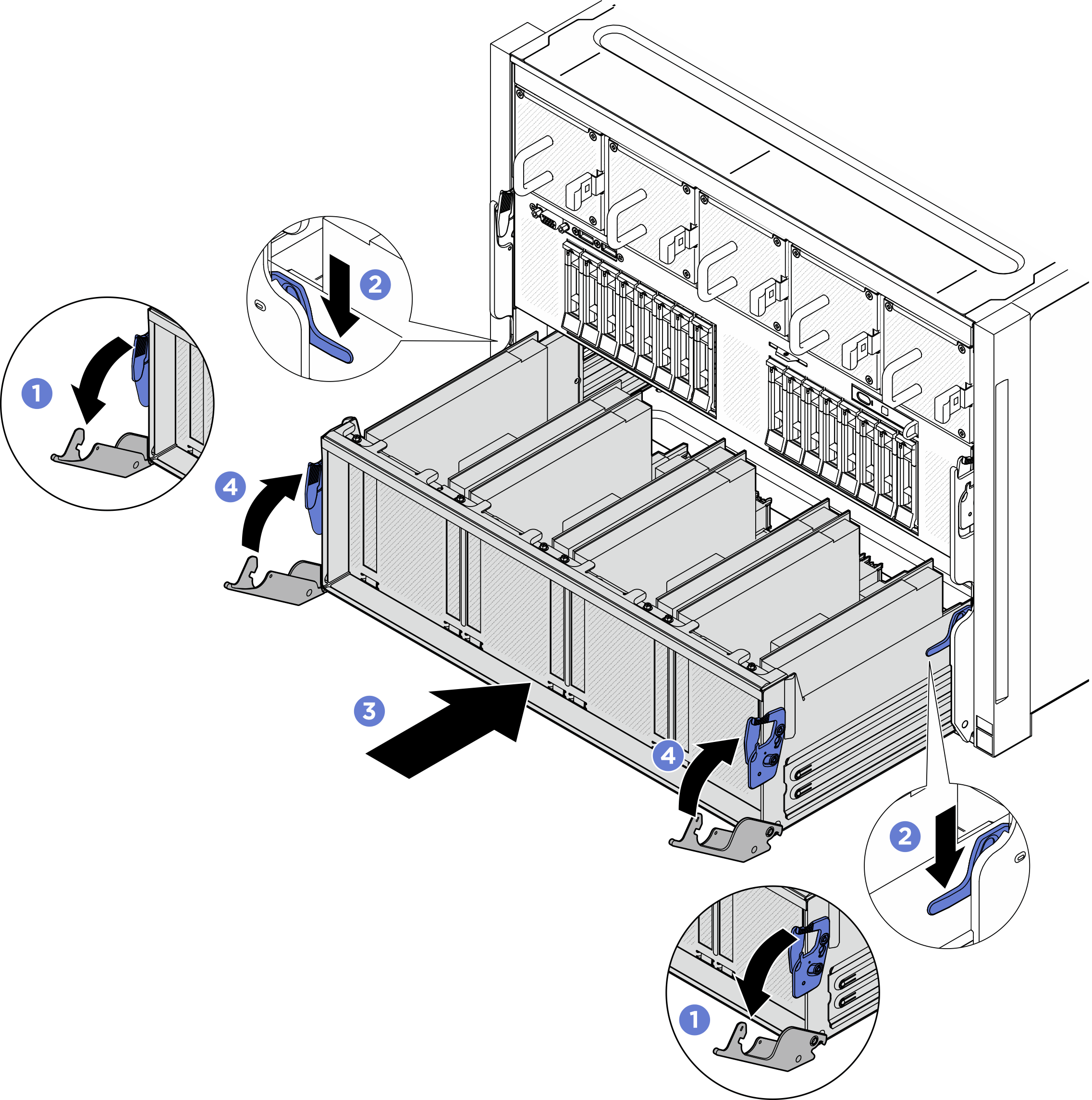

6. ติดตั้ง ชัตเทิลสวิตช์ PCIe
   1. กดตัวล็อคสองตัวทั้งสองข้างของ ชัตเทิลสวิตช์ PCIe
   2. ดัน ชัตเทิลสวิตช์ PCIe เข้าไปใน ชัตเทิล GPU 8U จนกว่าจะสุด
   3. หมุนคันปลดสองตัวจนกว่าจะลงล็อค
      รูปที่ 5. ชัตเทิลสวิตช์ PCIe การติดตั้งกับ ชัตเทิล GPU 8U
