安裝 H100/H200 GPU 複合體

請依照本節中的指示安裝 H100/H200 GPU 複合體。此程序必須由經過培訓的維修技術人員執行。

關於此作業

S036




18 - 32 公斤(39 - 70 磅)32 - 55 公斤(70 - 121 磅)
注意
抬動時,請遵循安全技術規範操作。
小心
  • 閱讀安裝準則安全檢驗核對清單,確保工作時安全無虞。
  • 將裝有元件的防靜電保護袋與伺服器上任何未上漆的金屬表面接觸;然後,從保護袋中取出元件,將它放在防靜電表面上。
  • 執行此程序時,現場需要兩個人和一台最大可承重 400 磅(181 公斤)的起重設備。如果您還沒有可用的起重設備,Lenovo 提供了 Genie Lift GL-8 material lift,可在 Data Center Solution Configurator。訂購 Genie Lift GL-8 material lift 時,請確保包含腳踏釋放煞車和負荷平台。
確定您已備妥下列所需工具,以便正確更換元件:
  • 可設定為 0.6 牛頓米、5.3 英吋磅的扭矩螺絲起子
  • Torx T15 加長起子頭(6 吋長)
韌體和驅動程式下載:更換元件後,您可能需要更新韌體或驅動程式。

程序

  1. (選用)從包裝盒取出新的 GPU 複合體
    1. 伸出 GPU 基板兩側的兩個把手。
    2. 握住兩個把手,然後從包裝盒中取出 GPU 複合體
    小心
    確保 GPU 複合體兩側各站一人,握住兩個把手將其抬起。
    圖 1. 從包裝盒中取出 GPU 複合體
    Removing the GPU 複合體 from the package box
  2. 安裝 GPU 複合體
    1. 如圖所示,以正確的方向握住 GPU 基板兩側的把手 (1);然後,將 GPU 複合體對齊 GPU 複合體配接器板上的十七個支座,並輕輕地將其放在配接器板上。
    2. 向下按壓兩個把手 (1)。
    小心
    確保 GPU 複合體兩側各站一人,握住兩個把手 (1) 將其抬起。
    圖 2. 安裝 GPU 複合體
    GPU 複合體 installation
  3. 依照下圖所示順序鎖緊十七個 Torx T15 緊固螺絲以固定 GPU 複合體
    重要
    請勿將螺絲鎖得太緊,以免損壞。
    使用設定為適當扭矩的扭矩螺絲起子鬆開或鎖緊螺絲。供您參考,將螺絲完全鬆開或鎖緊所需的扭矩為 0.6 牛頓米、5.3 英吋磅。
    圖 3. 安裝螺絲
    Screw installation
  4. (選用)為新的 GPU 複合體完成下列步驟。
    • 將 FRU 零件編號標籤貼在每個 GPU 和散熱槽模組上。
      1. 移除塑膠蓋上的保護膜。
      2. 將 FRU 零件編號標籤貼在塑膠蓋上。


    • GPU 複合體兩側的兩個把手移除黃色標籤。


  5. 翻轉前方 PCIe 交換器纜線載具
    1. 翻轉前方 PCIe 交換器纜線載具,並確保其正確嚙合 8U GPU 滑動箱上的四個導件插腳。
    2. 找到 8U GPU 滑動箱兩側標示 C 的十個螺絲孔;然後,鎖緊十個螺絲以固定前方 PCIe 交換器纜線載具
    圖 4. 翻轉前方 PCIe 交換器纜線載具
    Flipping over the 前方 PCIe 交換器纜線載具
  6. 安裝 PCIe 交換器滑動箱
    1. 按壓 PCIe 交換器滑動箱兩側的兩個鎖閂。
    2. PCIe 交換器滑動箱推入 8U GPU 滑動箱直至其停止。
    3. 轉動兩個鬆開拉桿直到其鎖入定位。

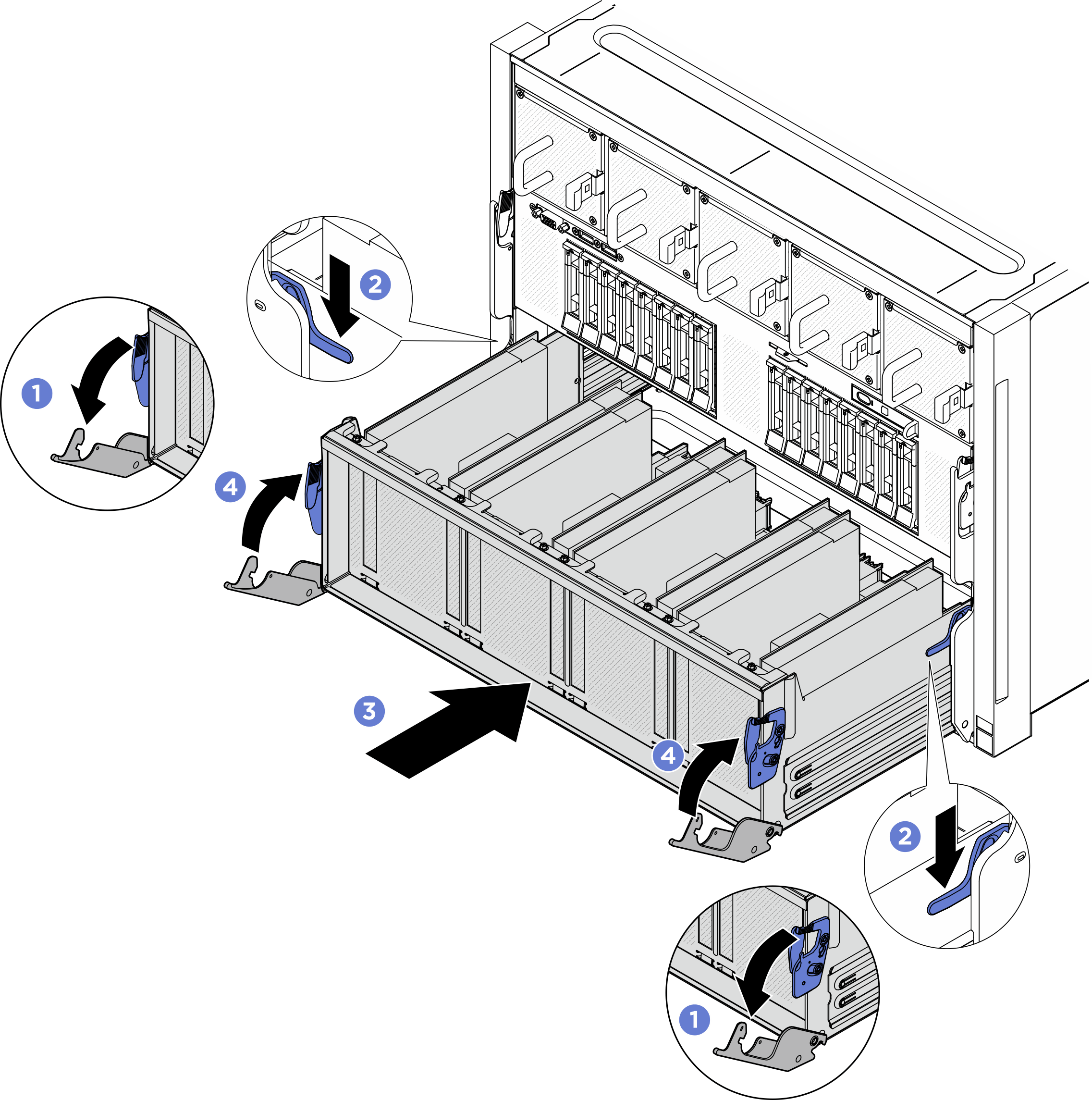

      圖 5. PCIe 交換器滑動箱安裝到 8U GPU 滑動箱
      PCIe 交換器滑動箱 installation to 8U GPU 滑動箱

在您完成之後

  1. 將纜線重新連接到 GPU 基板。如需相關資訊,請參閱GPU 基板纜線佈線
  2. 重新安裝所有 GPU 空氣導管。請參閱安裝 H100/H200 GPU 空氣導管
  3. 重新安裝所有後方風扇控制板組件。請參閱安裝後方風扇控制板組件
  4. 如有需要,請重新安裝後支撐托架。
    1. 如圖所示,以正確的方向握住後支撐托架,然後將其滑入 8U GPU 滑動箱中。
    2. 找到 8U GPU 滑動箱兩側標示 A 的四個螺絲孔;然後,鎖緊四個螺絲以固定後支撐托架。
    圖 6. 安裝後支撐托架
    Rear support bracket installation
  5. 重新安裝電源複合體。請參閱安裝電源複合體
  6. 重新安裝纜線蓋。請參閱安裝纜線蓋
  7. 重新安裝 8U GPU 滑動箱。請參閱安裝 8U GPU 滑動箱
  8. 將所有 2.5 吋熱抽換硬碟或機槽填充板(如果有的話)重新安裝在機槽中。請參閱安裝 2.5 吋熱抽換硬碟
  9. 重新安裝所有前方風扇。請參閱安裝熱抽換風扇(前方和後方)
  10. 重新安裝所有電源供應器。請參閱安裝熱抽換電源供應器
  11. 完成零件更換。請參閱完成零件更換
