Remover a placa HMC

Siga as instruções nesta seção para remover a placa HMC. O procedimento deve ser executado por um técnico treinado.

Sobre esta tarefa

Atenção
  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.
  • Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar a tampa superior ou remover o chassi do rack. Consulte Remover o servidor do rack.
  • Duas pessoas e um dispositivo de elevação no local que podem suportar até 400 lb (181 kg) são necessários para executar esse procedimento. Se você ainda não tiver um dispositivo de içamento disponível, a Lenovo oferece o Genie Lift GL-8 material lift que pode ser adquirido em Data Center Solution Configurator. Inclua o freio e a plataforma de carga ao pedir o Genie Lift GL-8 material lift.
  • Uma chave de fenda de torque estará disponível para solicitação se você não tiver uma em mãos.
Nota
Certifique-se de ter as ferramentas necessárias listadas abaixo disponíveis para substituir adequadamente o componente:
  • Chave de fenda de cabeça Torx T15

Procedimento

  1. Faça as preparações para essa tarefa.
    1. Remova a tampa superior frontal. Consulte Remover a tampa superior frontal.
    2. Remova a tampa superior traseira. Consulte Remover a tampa superior traseira.
    3. Remova o complexo da CPU. Consulte Remover o complexo da CPU.
    4. Remova o complexo de energia. Consulte Remover o complexo de energia.
    5. Se necessário, desconecte os cabos e remova-os do complexo da GPU. Antes de desconectar os cabos, faça uma lista de cada cabo e registre os conectores aos quais o cabo está conectado. Consulte Roteamento de cabos internos.
  2. Ajuste a ferramenta de torque para 0,2±0,02 Newton-metro, 1,77±0,177 libras-polegada e solte os dois parafusos Torx T15 para remover a placa HMC da placa-base da GPU.

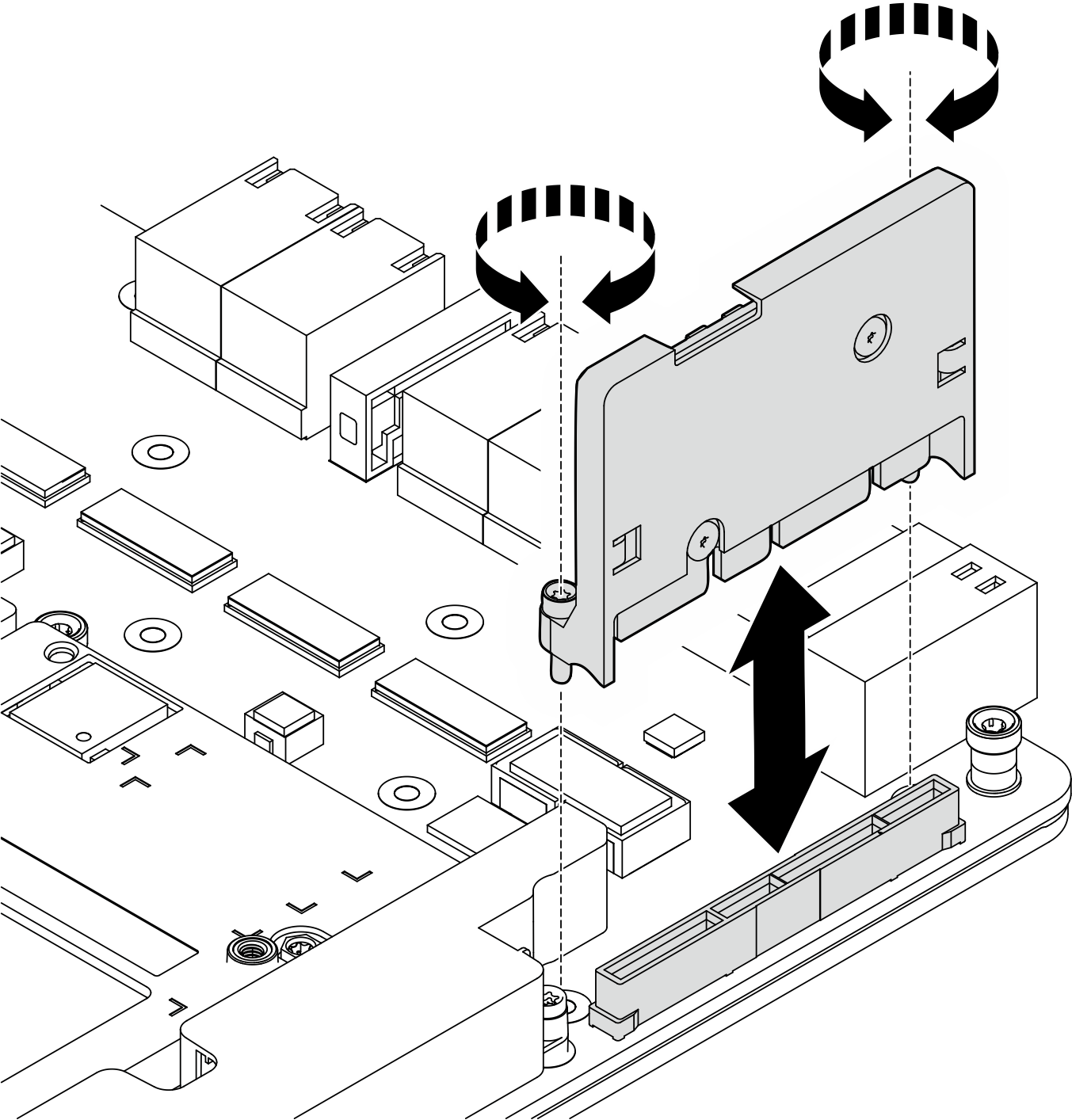

    Figura 1. Remoção da placa HMC para H100/H200
    HMC card removal for H100/H200
    Figura 2. Remoção da placa HMC para B200
    HMC card removal for B200

Depois de concluir

  1. Instale uma unidade de substituição. Consulte Instalar a placa HMC.
  2. Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
