Extracción de la tarjeta HMC

Siga las instrucciones que aparecen en esta sección para extraer la tarjeta HMC. El procedimiento debe ser realizado por un técnico capacitado.

Acerca de esta tarea

Atención
  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.
  • Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a la cubierta superior, o quite el chasis del bastidor. Consulte Extracción del servidor de un bastidor.
  • Para realizar este procedimiento se requieren dos personas y un dispositivo de elevación en el sitio que soporte hasta 181 kg (400 lb). Si todavía no tiene un dispositivo de elevación disponible, Lenovo ofrece el Genie Lift GL-8 material lift que se puede comprar en Data Center Solution Configurator. Asegúrese de incluir el freno de liberación con el pie y la plataforma de carga al pedir el Genie Lift GL-8 material lift.
  • Si no tiene disponible un destornillador de par, puede solicitar uno.
Nota
Asegúrese de que tiene a mano las herramientas requeridas que aparecen a continuación para sustituir correctamente el componente:
  • Destornillador de cabeza Torx T15

Procedimiento

  1. Prepárese para esta tarea.
    1. Quite la cubierta superior frontal. Consulte Extracción de la cubierta superior frontal.
    2. Quite la cubierta superior posterior. Consulte Extracción de la cubierta superior posterior.
    3. Quite el complejo de CPU. Consulte Extracción del complejo de CPU.
    4. Quite el complejo de alimentación. Consulte Extracción del complejo de alimentación.
    5. Si es necesario, desconecte los cables y quítelos del complejo de GPU. Antes de desconectar los cables, haga una lista de cada uno de ellos y tome nota de los conectores a los que están conectados los cables. Consulte Disposición interna de los cables.
  2. Ajuste el destornillador a 0,2±0,02 newton-metros, 1,77±0,177 pulgada-libras, y suelte los dos tornillos Torx T15 para quitar la tarjeta HMC de la placa base de la GPU.

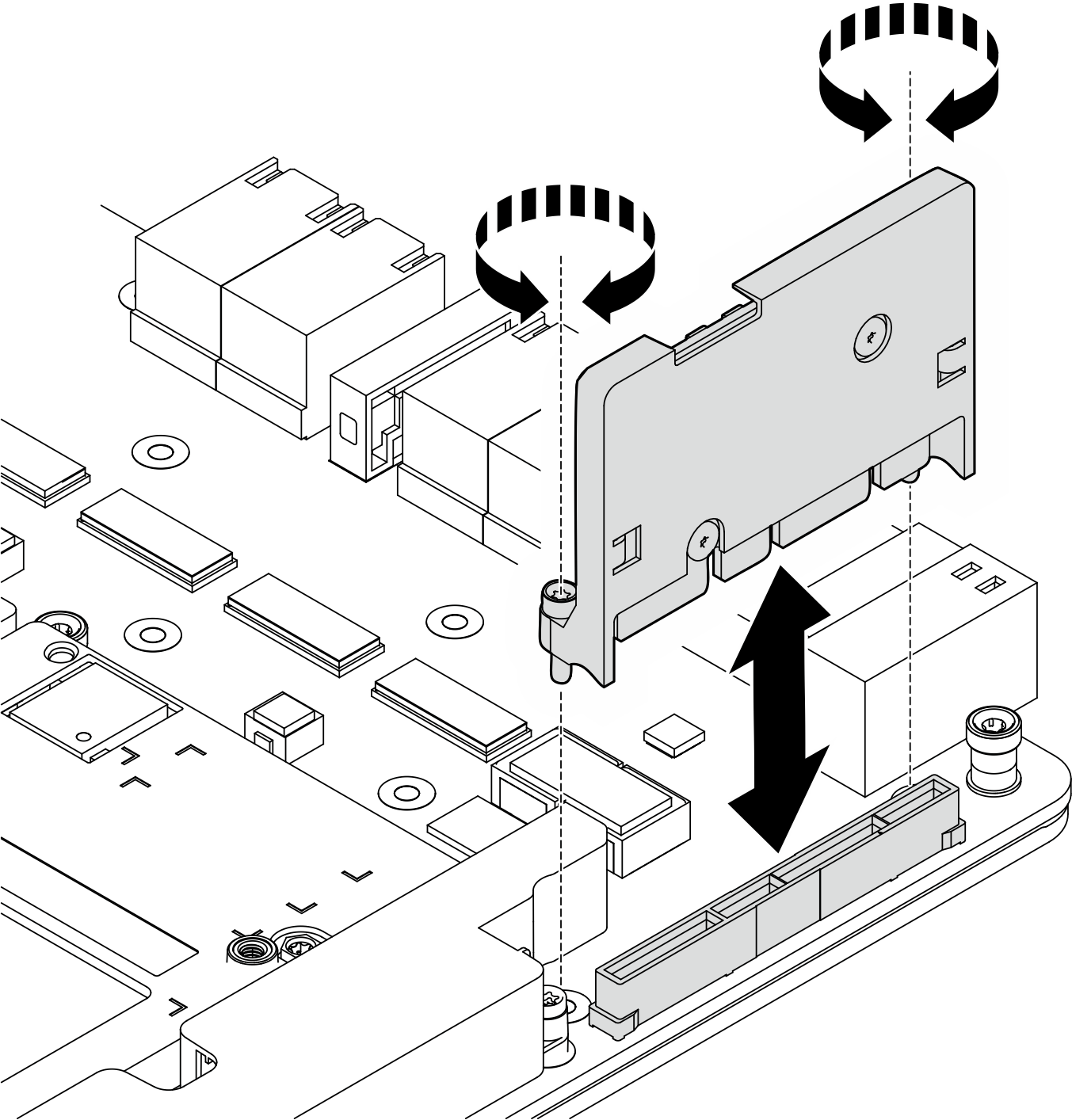

    Figura 1. Extracción de la tarjeta HMC para H100/H200
    HMC card removal for H100/H200
    Figura 2. Extracción de la tarjeta HMC para B200
    HMC card removal for B200

Después de finalizar

  1. Instale una unidad de sustitución. Consulte Instalación de la tarjeta HMC.
  2. Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
