Retrait de la carte HMC

Suivez les instructions de la présente section pour retirer la carte HMC. La procédure doit être exécutée par un technicien qualifié.

À propos de cette tâche

Avertissement
  • Lisez Conseils d'installation et Liste de contrôle d'inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.
  • Si le serveur est installé dans une armoire, faites sortir le serveur en le faisant glisser sur les glissières de l’armoire afin d’accéder au carter supérieur, ou retirez le châssis de l’armoire. Voir Retrait du serveur de l’armoire.
  • Deux personnes et un dispositif de levage sur site pouvant soulever jusqu’à 181 kg (400 lb) sont nécessaires pour mener à bien cette procédure. Si vous ne disposez pas de dispositif de levage, Lenovo vous propose le Genie Lift GL-8 material lift, qui peut être acheté à l’adresse suivante : Data Center Solution Configurator. Assurez-vous d’inclure la pédale de frein et la plateforme de chargement lorsque vous commandez le Genie Lift GL-8 material lift.
  • Un tournevis dynamométrique est disponible sur demande si vous n’en avez pas à portée de main.

Procédure

  1. Préparez-vous à cette tâche.
    1. Retirez le carter supérieur avant. Voir Retrait du carter supérieur avant.
    2. Retirez le carter supérieur arrière. Voir Retrait du carter supérieur arrière.
    3. Retirez le complexe UC. Voir Retrait du complexe UC.
    4. Retirez le complexe d’alimentation. Voir Retrait du complexe d’alimentation.
    5. Débranchez les câbles et retirez-les du complexe GPU si nécessaire. Avant de débrancher les câbles, dressez une liste de chaque câble et notez les connecteurs sur lesquels le câble est branché. Reportez-vous au Cheminement interne des câbles.

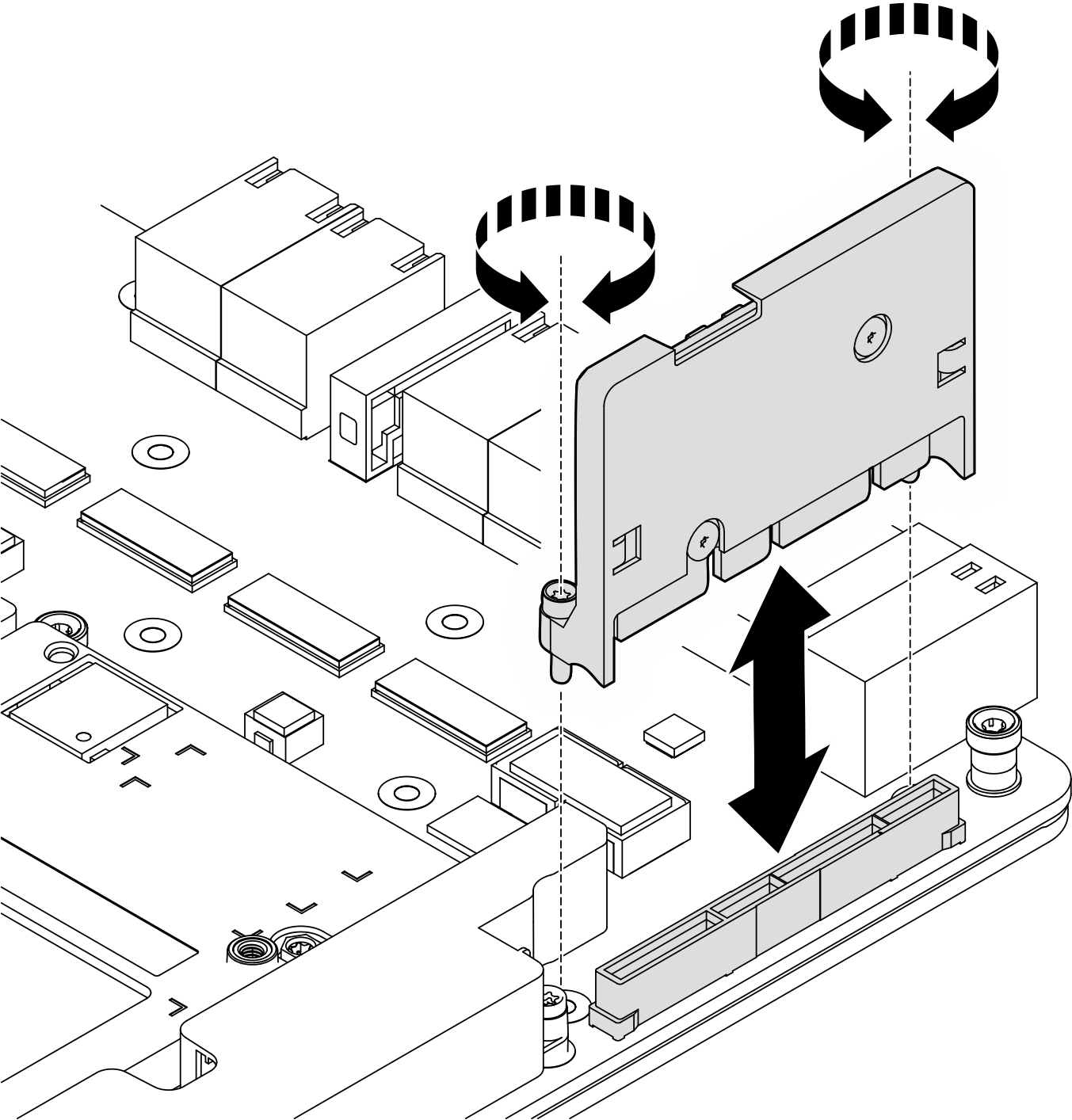

  2. Desserrez les deux vis pour retirer la carte HMC de la carte mère du GPU.
    Figure 1. Retrait de la carte HMC
    HMC card removal

Après avoir terminé

  1. Installez une unité de remplacement. Voir Installation de la carte HMC.
  2. Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
