ถอดการ์ด HMC
ทำตามคำแนะนำในส่วนนี้เพื่อถอดการ์ด HMC ขั้นตอนนี้ต้องดำเนินการโดยช่างเทคนิคที่ได้รับการฝึกอบรม
เกี่ยวกับงานนี้
ข้อควรสนใจ
- อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
- ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์
- หากเซิร์ฟเวอร์ติดตั้งอยู่ในตู้แร็ค ให้เลื่อนเซิร์ฟเวอร์ออกจากรางเลื่อนของแร็คเพื่อให้มีที่เข้าถึงฝาครอบด้านหลัง หรือถอดตัวเครื่องออกจากแร็ค โปรดดู ถอดเซิร์ฟเวอร์ออกจากแร็ค
- ต้องมีสองคนและอุปกรณ์ยกหนึ่งตัวในสถานที่ที่รองรับน้ำหนักได้ถึง 400 ปอนด์ (181 กก.) ในการดำเนินขั้นตอนนี้ หากคุณยังไม่มีอุปกรณ์ยก Lenovo มี Genie Lift GL-8 material lift ที่คุณสามารถซื้อได้ที่ Data Center Solution Configurator อย่าลืมรวมเบรกเท้าและแท่นยกไว้ในรายการขณะสั่งซื้อ Genie Lift GL-8 material lift
- ไขควงแรงบิดมีให้ใช้งานตามคำขอ หากคุณไม่มีใช้
หมายเหตุ
ตรวจสอบให้แน่ใจว่าคุณมีเครื่องมือที่จำเป็นตามรายการด้านล่างเพื่อการเปลี่ยนชิ้นส่วนที่ถูกต้อง:
- ไขควงหัว Torx T15
ขั้นตอน

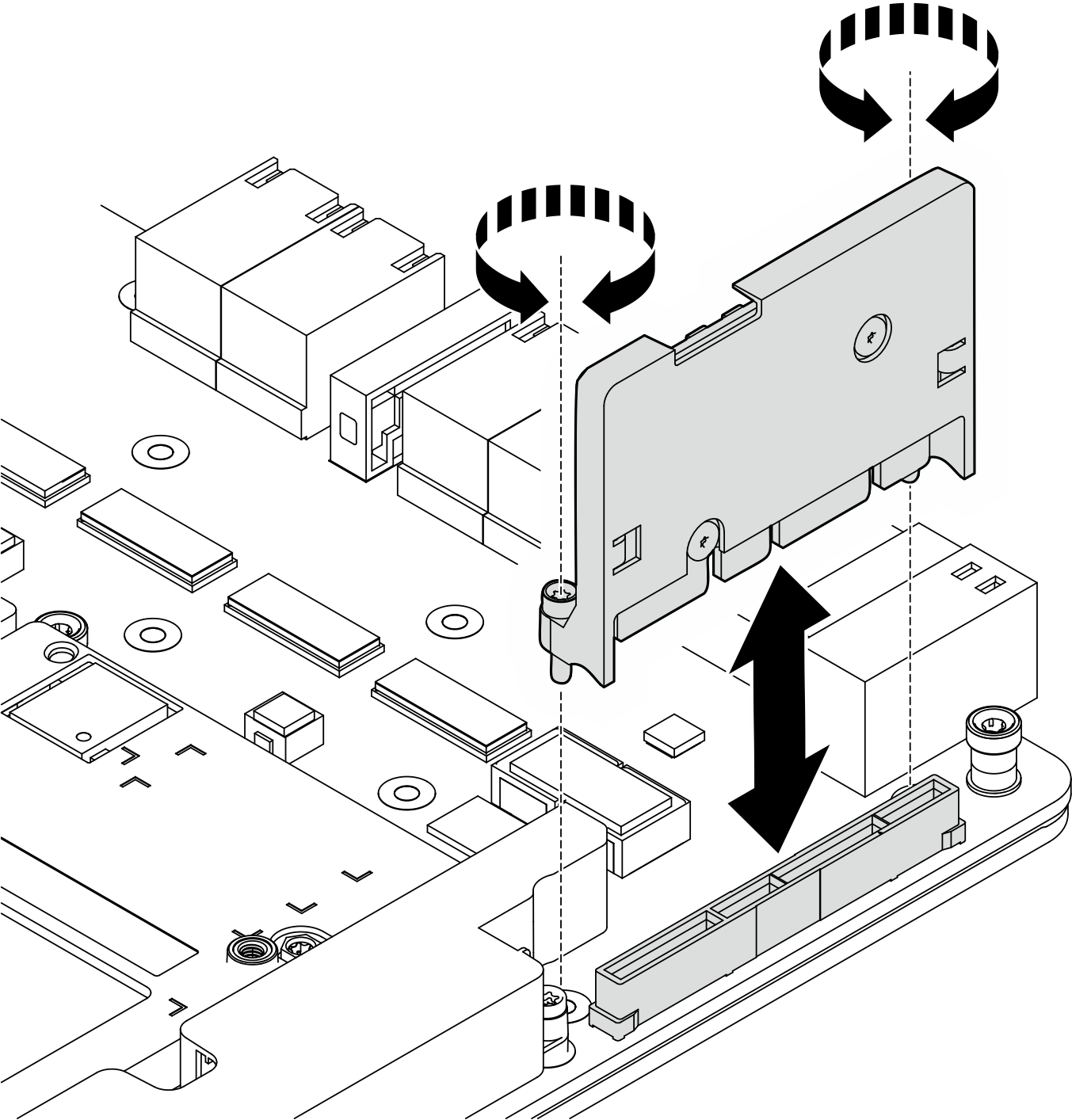

- ตั้งไขควงเป็น 0.2±0.02 นิวตัน-เมตร, 1.77±0.177 นิ้ว-ปอนด์ และคลายสกรู Torx T15 สองตัวเพื่อถอดการ์ด HMC ออกจากแผงวงจรหลัก GPUรูปที่ 1. การถอดการ์ด HMC สำหรับ H100/H200
รูปที่ 2. การถอดการ์ด HMC สำหรับ B200
หลังจากดำเนินการเสร็จ
- ติดตั้งชิ้นส่วนที่เปลี่ยนทดแทน โปรดดู ติดตั้งการ์ด HMC
- หากคุณได้รับคำแนะนำให้ส่งคืนส่วนประกอบหรืออุปกรณ์เสริม ให้ปฏิบัติตามคำแนะนำที่มาพร้อมบรรจุภัณฑ์ทั้งหมด และให้ใช้บรรจุภัณฑ์ใดๆ ที่ส่งมอบให้กับคุณเพื่อการจัดส่ง
