Installation d’un adaptateur PCIe

Suivez les instructions de cette section pour installer l’adaptateur PCIe.

À propos de cette tâche

Avertissement

Procédure

  1. Si un obturateur d’adaptateur a été installé, retirez la vis qui le fixe, puis retirez l’obturateur.
  2. Si vous installez un adaptateur PCIe avec une interface x8 PCIe, installez un support d’emplacement PCIe fin sur le connecteur PCIe.

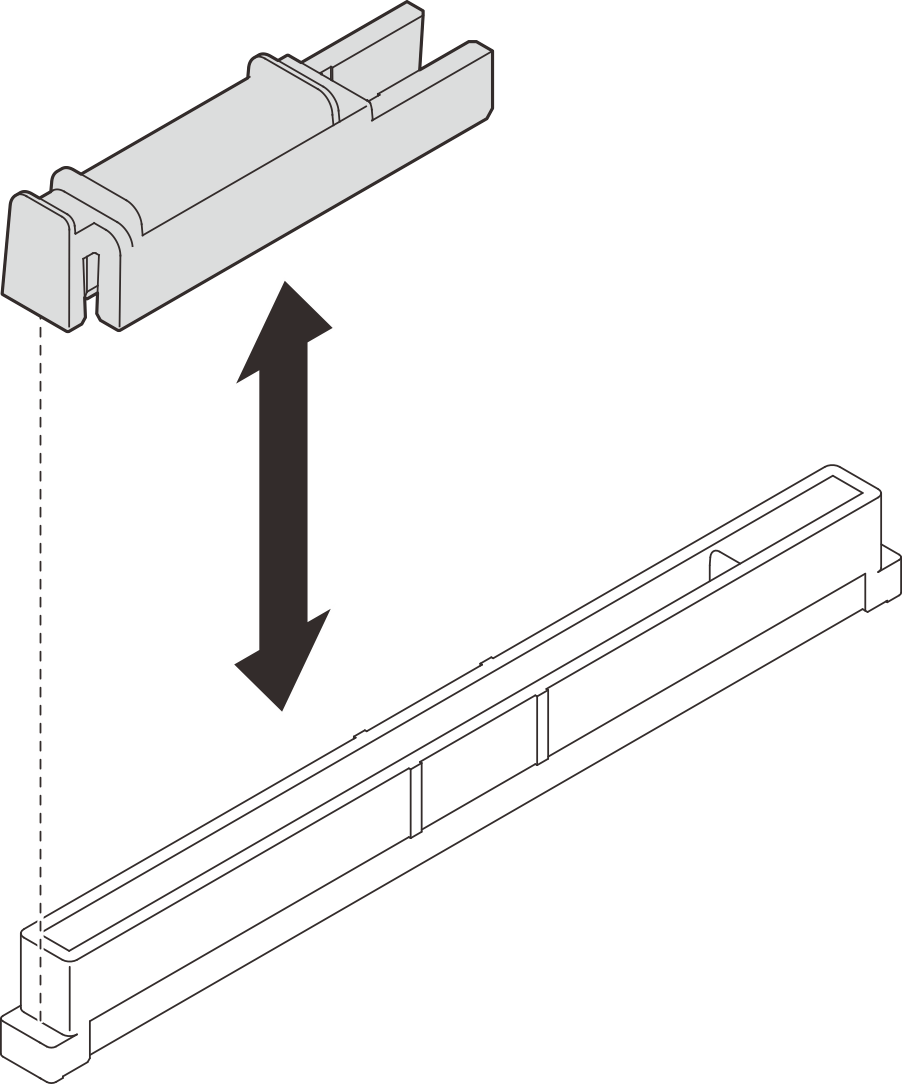

    Figure 1. Installation du support d'emplacement PCIe fin
    Slim PCIe slot holder installation
  3. Installez l'adaptateur PCIe.
    1. Alignez l’adaptateur PCIe sur l’emplacement situé sur la carte mezzanine PCIe et insérez-le.
    2. Serrez la vis pour fixer l’adaptateur PCIe à la carte mezzanine PCIe.
      Figure 2. Installer un adaptateur PCIe
      Remarque
      La carte mezzanine PCIe peut sembler légèrement différente de l’illustration.

      PCIe adapter installation

Après avoir terminé

  1. Réinstallez la carte mezzanine PCIe. Voir Installation d’une carte mezzanine PCIe.
  2. Terminez le remplacement des composants. Voir Fin du remplacement des composants.

Vidéo de démonstration

Découvrez la procédure sur YouTube
