安装 PCIe 适配器

按照本节中的说明安装 PCIe 适配器。

过程

1. 如果已安装适配器填充件，请拧下固定填充件的螺钉，然后卸下填充件。
2. 如果要安装采用 x8 PCIe 接口的 PCIe 适配器，请在 PCIe 接口上安装一个薄型 PCIe 插槽夹持器。

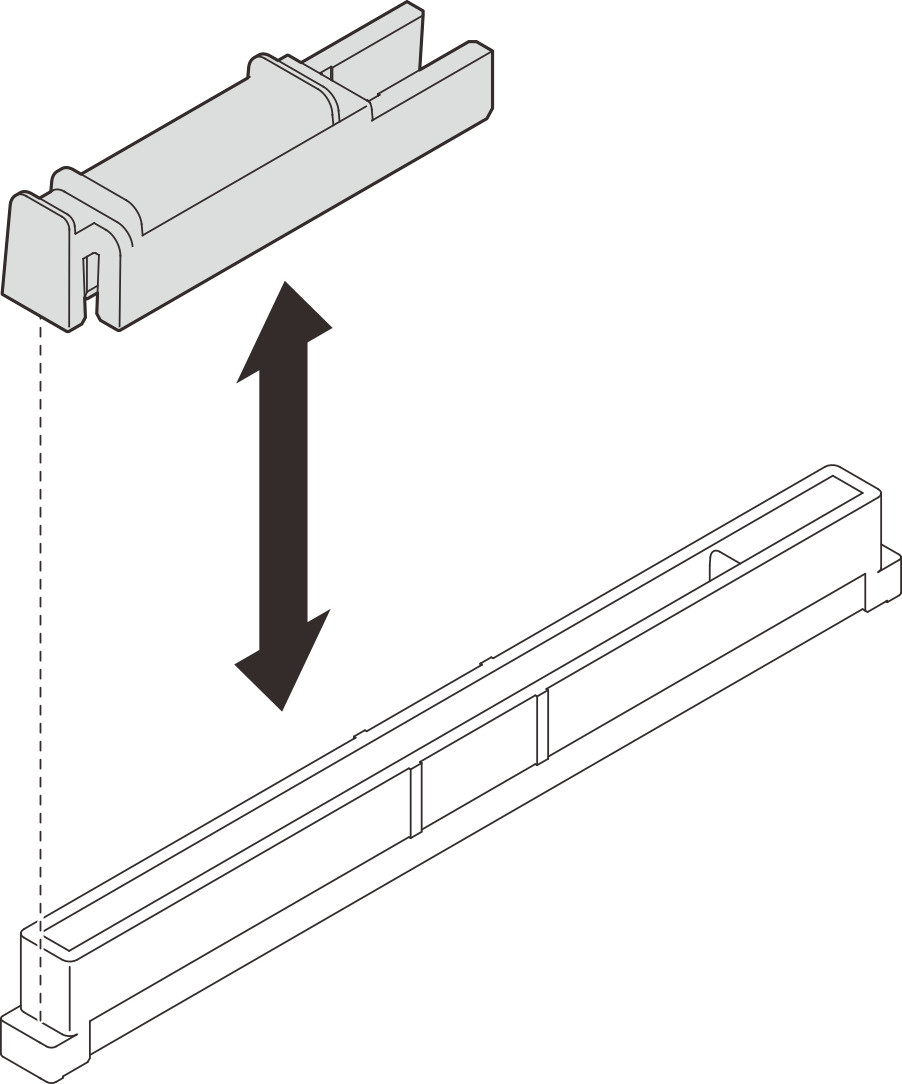

   图 1. 安装薄型 PCIe 插槽夹持器


3. 安装 PCIe 适配器。
   1. 将 PCIe 适配器与 PCIe 转接卡上的插槽对齐，然后将适配器插入。
   2. 拧紧螺钉以将 PCIe 适配器固定到 PCIe 转接件。
      图 2. 安装 PCIe 适配器

      注

      具体的 PCIe 转接件可能与插图有所不同。
