Установка адаптера PCIe
Следуйте инструкциям в этом разделе, чтобы установить адаптер PCIe.
Об этой задаче
Внимание
- Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
- Коснитесь антистатической упаковкой, в которой находится компонент, любой неокрашенной металлической поверхности на сервере, а затем извлеките его из упаковки и разместите его на антистатической поверхности.
Процедура
- Если установлена заглушка адаптера, отверните фиксирующий ее винт и снимите заглушку.
- Установите адаптер PCIe.
Совместите адаптер PCIe с гнездом на плате-адаптере Riser PCIe и вставьте его.

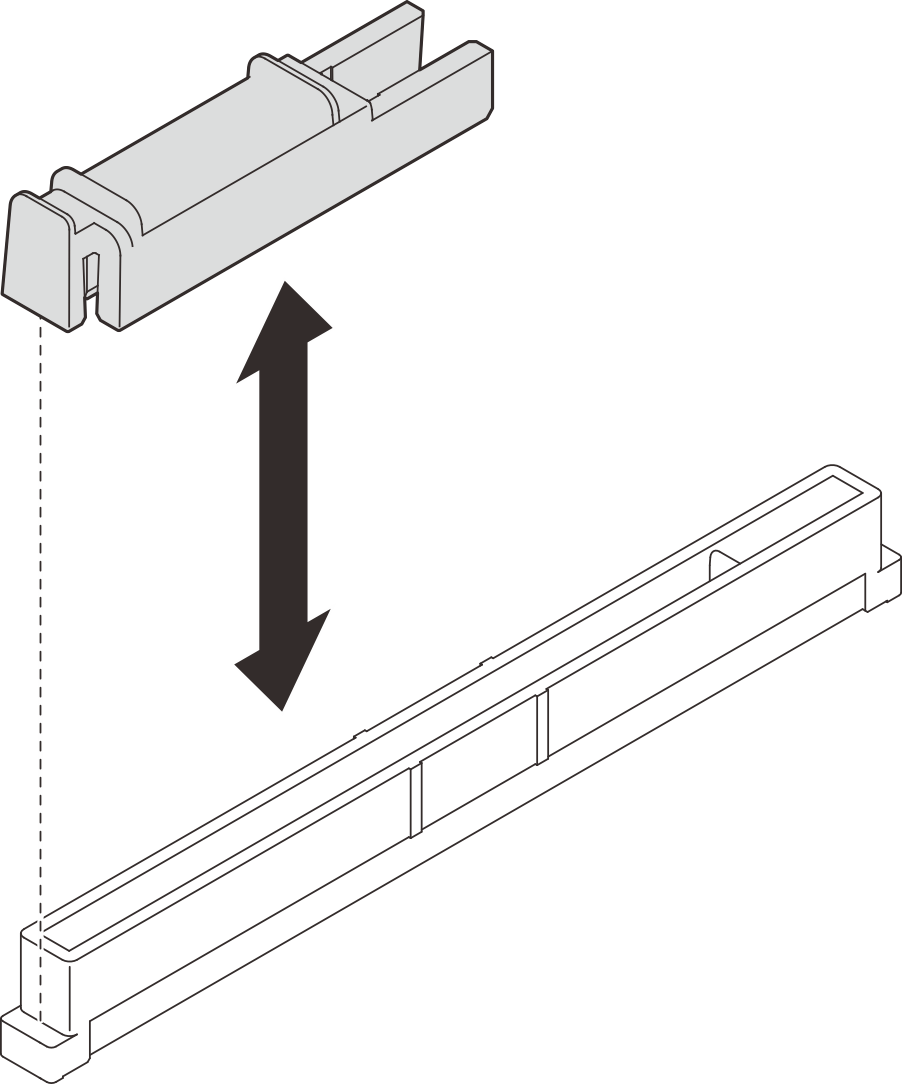

Зафиксируйте адаптер PCIe на плате-адаптере Riser PCIe винтом.Рис. 1. Установка адаптера PCIeПрим.Плата-адаптер Riser PCIe может выглядеть иначе, чем показано на рисунке.
После завершения
- Установите на место плату-адаптер Riser PCIe. См. раздел Установка платы-адаптера Riser PCIe.
- Завершите замену компонентов. См. раздел Завершение замены компонентов.
