Rimozione di una scheda verticale PCIe

Seguire le istruzioni riportate in questa sezione per rimuovere una scheda verticale PCIe.

Procedura

1. Effettuare i preparativi per questa attività.
   1. Rimuovere il coperchio superiore anteriore. Vedere Rimozione del coperchio superiore anteriore.
   2. Rimuovere il coperchio superiore posteriore. Vedere Rimozione del coperchio superiore posteriore.
   3. Rimuovere la scheda verticale PCIe in cui è stata installata la scheda PCIe. Vedere Rimozione di una scheda verticale PCIe.
   4. Rimuovere le unità da 7 mm e il telaio unità, se necessario. Vedere Rimozione di un'unità da 7 mm e Rimozione del telaio unità da 7 mm.
   5. Rimuovere il modulo della porta seriale, se necessario. Vedere Rimozione del modulo della porta seriale.
   6. Reinstallare tutti gli adattatori PCIe o GPU. Vedere Rimozione di un adattatore PCIe o Rimozione di un adattatore GPU.
2. Allentare le due viti per rimuovere il pannello di copertura del cavo dalla scheda verticale PCIe.
   Figura 1. Rimozione del pannello di copertura del cavo


3. Scollegare i cavi dalla parte esterna della scheda verticale PCIe.
   Nota

   A seconda della configurazione, scollegare uno o due cavi dalla parte esterna della scheda verticale PCIe.

   Figura 2. Scollegamento dei cavi

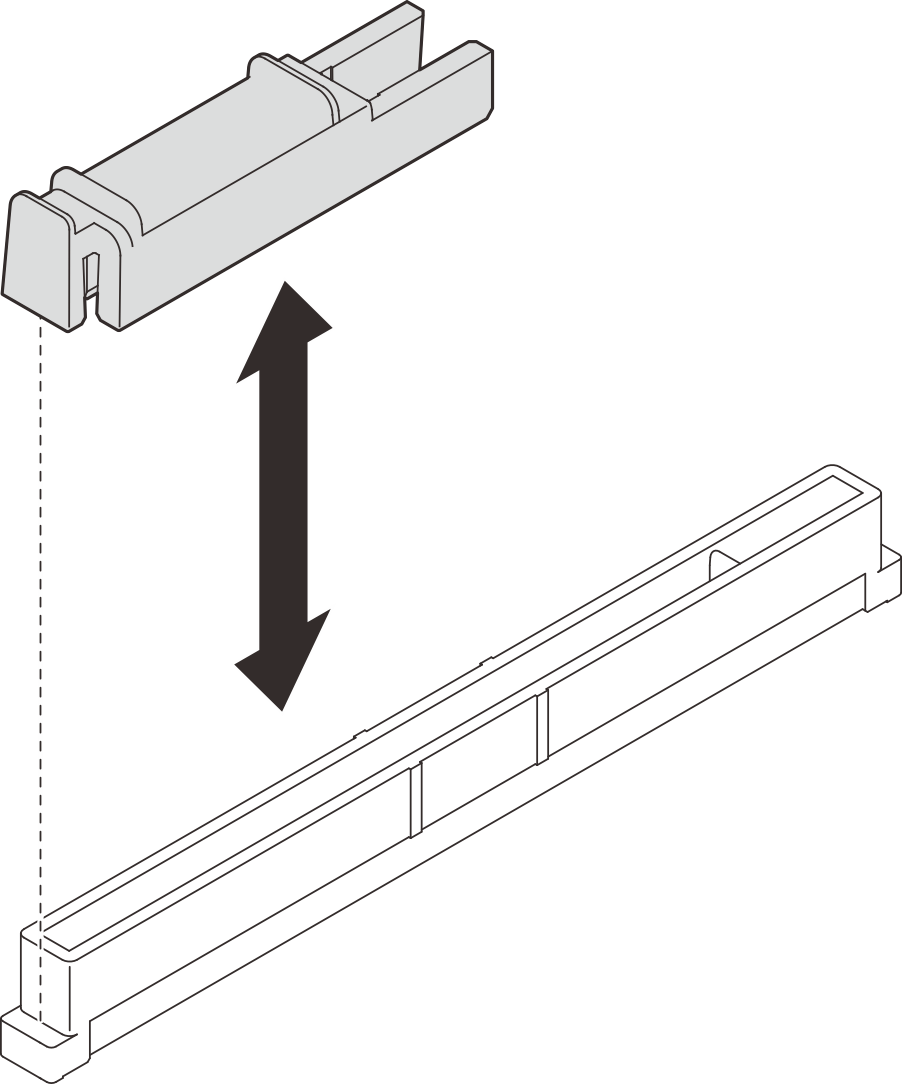

4. Se sul connettore PCIe sono installati supporti per slot PCIe sottili, rimuovere tutti i supporti per slot PCIe sottili.
   Figura 3. Rimozione dei supporti per slot PCIe sottili


5. Rimuovere la scheda verticale PCIe.
   1. Rimuovere le tre viti dal fermo PCIe.
   2. Rimuovere il fermo PCIe dalla scheda verticale PCIe.
   3. Scollegare i cavi dalla scheda verticale PCIe.
      Nota

      A seconda della configurazione, scollegare uno o due cavi dalla scheda verticale PCIe.
   4. Rimuovere le due viti dalla scheda verticale PCIe.
   5. Rimuovere la scheda verticale PCIe dal telaio verticale PCIe.
      Figura 4. Rimozione della scheda verticale PCIe
