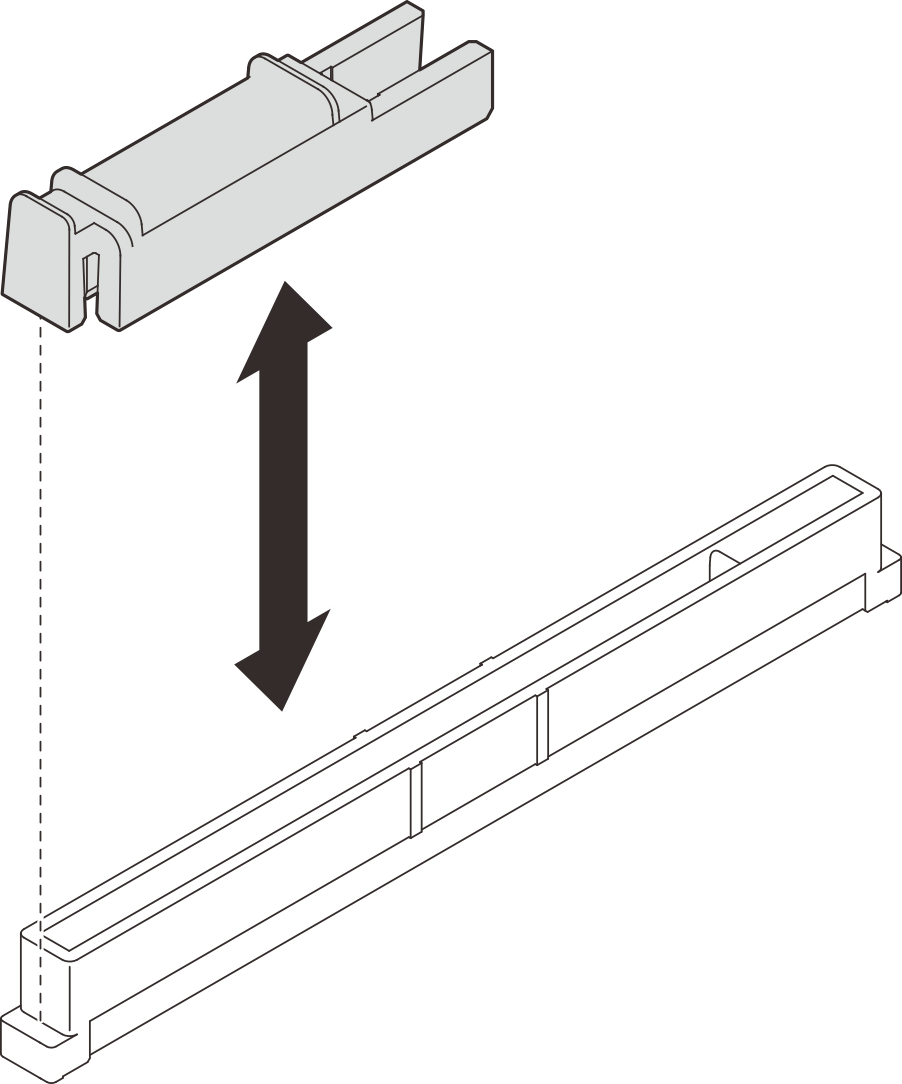

PCIe-Adapterkarte entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um eine PCIe-Adapterkarte zu entfernen.

Zu dieser Aufgabe

Achtung
Anmerkung

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Entfernen Sie die vordere obere Abdeckung. (siehe Vordere obere Abdeckung entfernen).
    2. Entfernen Sie die hintere obere Abdeckung. (siehe Hintere obere Abdeckung entfernen).
    3. Entfernen Sie den PCIe-Adapterkarte, in dem die PCIe-Adapterkarte installiert ist. Siehe PCIe-Adapterkarte entfernen.
    4. Falls erforderlich, entfernen Sie die 7‑mm-Laufwerke und die Laufwerkhalterung. Siehe 7‑mm-Laufwerk entfernen und 7‑mm-Laufwerkhalterung entfernen.
    5. Falls erforderlich, entfernen Sie das serielle Anschlussmodul. Siehe Serielles Anschlussmodul entfernen.
    6. Entfernen Sie alle PCIe-Adapter oder GPU-Adapter. Siehe PCIe-Adapter entfernen oder GPU-Adapter entfernen.
  2. Lösen Sie die zwei Schrauben, um die Kabelabdeckung vom PCIe-Adapterkarte zu entfernen.
    Abbildung 1. Entfernen der Kabelabdeckung
    Cable cover removal
  3. Ziehen Sie die Kabel von der Außenseite des PCIe-Adapterkartes ab.
    Anmerkung
    Ziehen Sie je nach Konfiguration ein oder zwei Kabel von der Außenseite des PCIe-Adapterkartes ab.
    Abbildung 2. Abziehen der Kabel
    Cable disconnection
  4. Entfernen Sie die PCIe-Adapterkarte.
    1. Entfernen Sie die drei Schrauben von der PCIe-Halterung.
    2. Entfernen Sie die PCIe-Halterung aus der PCIe-Adapterkarte.
    3. Ziehen Sie das bzw. die Kabel von der PCIe-Adapterkarte ab.
      Anmerkung
      Ziehen Sie je nach Konfiguration ein oder zwei Kabel von der PCIe-Adapterkarte ab.
    4. Entfernen Sie die zwei Schrauben von der PCIe-Adapterkarte.
    5. Entfernen Sie die PCIe-Adapterkarte aus dem PCIe-Adapterkarte-Rahmen.
      Abbildung 3. PCIe-Adapterkarte entfernen
      PCIe riser card removal

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.

Demo-Video

Sehen Sie sich das Verfahren auf YouTube an.

Adapterkarte mit drei Steckplätzen aus Adapterkarte mit 7‑mm-Laufwerkhalterung entfernen​

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Entfernen Sie die vordere obere Abdeckung. (siehe Vordere obere Abdeckung entfernen).
    2. Entfernen Sie die hintere obere Abdeckung. (siehe Hintere obere Abdeckung entfernen).
    3. Entfernen Sie den PCIe-Adapterkarte, in dem die PCIe-Adapterkarte installiert ist. Siehe PCIe-Adapterkarte entfernen.
    4. Entfernen Sie die 7‑mm-Laufwerke und die Laufwerkhalterung. Siehe 7‑mm-Laufwerk entfernen und 7‑mm-Laufwerkhalterung entfernen.
    5. Entfernen Sie alle PCIe-Adapter oder GPU-Adapter. Siehe PCIe-Adapter entfernen oder GPU-Adapter entfernen.
  2. Entfernen Sie die PCIe-Adapterkarte.
    1. Entfernen Sie die drei Schrauben von der PCIe-Halterung.
    2. Entfernen Sie die PCIe-Halterung aus der PCIe-Adapterkarte.
    3. Entfernen Sie die zwei Schrauben von der PCIe-Adapterkarte.
    4. Entfernen Sie die PCIe-Adapterkarte aus dem PCIe-Adapterkarte-Rahmen.
      Abbildung 4. PCIe-Adapterkarte entfernen
      PCIe riser card removal

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.

Demo-Video

Sehen Sie sich das Verfahren auf YouTube an.
