ถอดการ์ดตัวยก PCIe

ทำตามคำแนะนำในส่วนนี้เพื่อถอดการ์ดตัวยก PCIe

เกี่ยวกับงานนี้

ข้อควรสนใจ
หมายเหตุ

ขั้นตอน

  1. เตรียมการสำหรับงานนี้
    1. ถอดฝาครอบด้านบนด้านหน้า โปรดดู ถอดฝาครอบด้านบนด้านหน้า
    2. ถอดฝาครอบด้านบนด้านหลัง โปรดดู ถอดฝาครอบด้านบนข้างหลัง
    3. ถอดตัวยก PCIe ที่มีการติดตั้งการ์ด PCIe ดู ถอดตัวยก PCIe
    4. ถอดไดรฟ์ขนาด 7 มม. และตัวครอบไดรฟ์ หากจำเป็น ดู ถอดไดรฟ์ขนาด 7 มม. และ ถอดตัวครอบไดรฟ์ขนาด 7 มม.
    5. ถอดโมดูลพอร์ตอนุกรม หากจำเป็น ดู ถอดโมดูลพอร์ตอนุกรม
    6. ถอดอะแดปเตอร์ PCIe หรืออะแดปเตอร์ GPU ทั้งหมด โปรดดู ถอดอะแดปเตอร์ PCIe หรือ ถอดอะแดปเตอร์ GPU
  2. คลายสกรูสองตัวเพื่อถอดฝาครอบสายเคเบิลออกจากตัวยก PCIe
    รูปที่ 1. การถอดฝาครอบสาย
    Cable cover removal
  3. ถอดสายเคเบิลออกจากด้านนอกของตัวยก PCIe
    หมายเหตุ
    ถอดสายเคบิลหนึ่งหรือสองสายออกจากด้านนอกของตัวยก PCIe ทั้งนี้ขึ้นอยู่กับการกําหนดค่า
    รูปที่ 2. การถอดสายเคเบิล
    Cable disconnection
  4. หากมีการติดตั้งตัวยึดช่องเสียบ PCIe แบบบางบนขั้วต่อ PCIe ให้ถอดตัวยึดช่องเสียบ PCIe แบบบางทั้งหมดออก

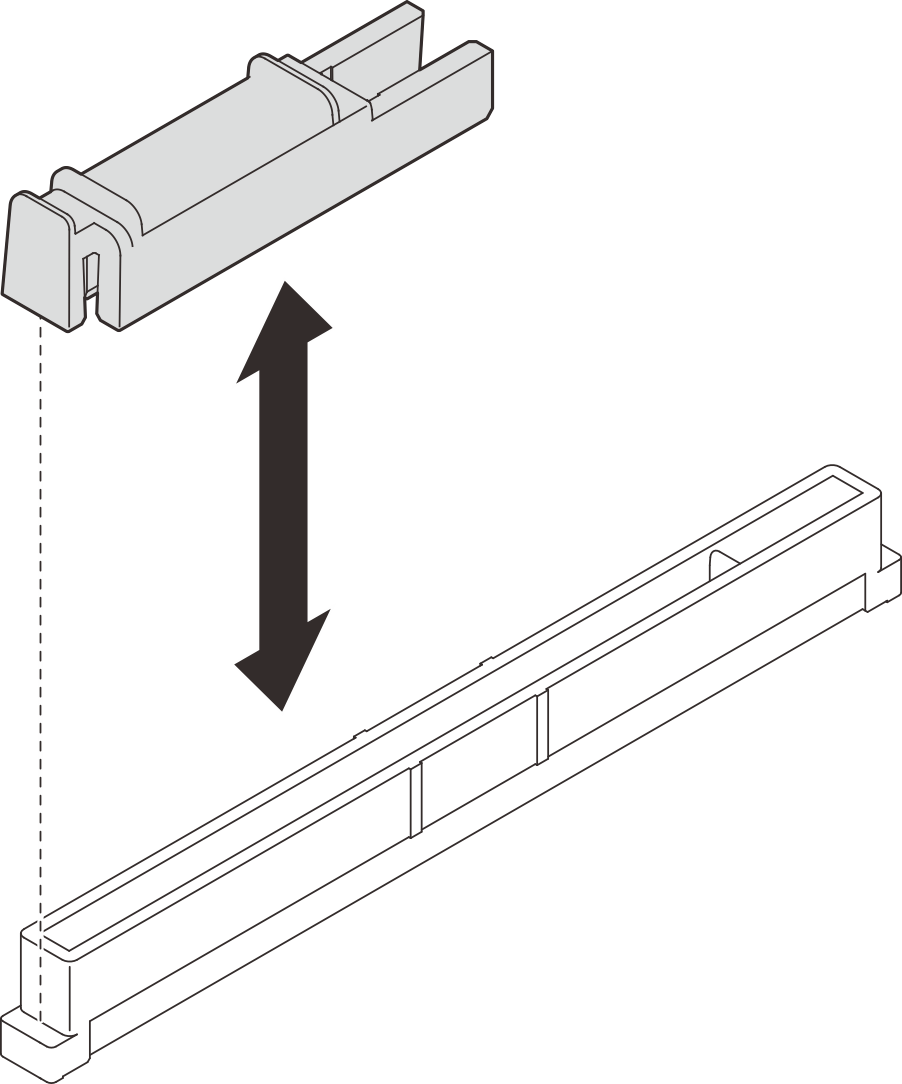

    รูปที่ 3. การถอดตัวยึดช่องเสียบ PCIe แบบบาง
    Slim PCIe slot holder removal
  5. ถอดการ์ดตัวยก PCIe
    1. ถอดสกรูสามตัวออกจากตัวยึด PCIe
    2. ถอดตัวยึด PCIe ออกจากการ์ดตัวยก PCIe
    3. ถอดสายเคเบิลออกจากการ์ดตัวยก PCIe
      หมายเหตุ
      ถอดสายเคบิลหนึ่งหรือสองสายออกจากการ์ดตัวยก PCIe ทั้งนี้ขึ้นอยู่กับการกําหนดค่า
    4. ถอดสกรูสองตัวออกจากการ์ดตัวยก PCIe
    5. ถอดการ์ดตัวยก PCIe ออกจากตัวครอบตัวยก PCIe
      รูปที่ 4. การถอดการ์ดตัวยก PCIe
      PCIe riser card removal

หลังจากดำเนินการเสร็จ

หากคุณได้รับคำแนะนำให้ส่งคืนส่วนประกอบหรืออุปกรณ์เสริม ให้ปฏิบัติตามคำแนะนำที่มาพร้อมบรรจุภัณฑ์ทั้งหมด และให้ใช้บรรจุภัณฑ์ใดๆ ที่ส่งมอบให้กับคุณเพื่อการจัดส่ง

วิดีโอสาธิต

รับชมขั้นตอนบน YouTube

ถอดการ์ดตัวยกสามช่องเสียบออกจากตัวครอบไดรฟ์ขนาด 7 มม.

ขั้นตอน

  1. เตรียมการสำหรับงานนี้
    1. ถอดฝาครอบด้านบนด้านหน้า โปรดดู ถอดฝาครอบด้านบนด้านหน้า
    2. ถอดฝาครอบด้านบนด้านหลัง โปรดดู ถอดฝาครอบด้านบนข้างหลัง
    3. ถอดตัวยก PCIe ที่มีการติดตั้งการ์ดตัวยก PCIe ดู ถอดตัวยก PCIe
    4. ถอดไดรฟ์ขนาด 7 มม. และตัวครอบไดรฟ์ โปรดดู ถอดไดรฟ์ขนาด 7 มม. และ ถอดตัวครอบไดรฟ์ขนาด 7 มม.
    5. ถอดอะแดปเตอร์ PCIe หรืออะแดปเตอร์ GPU ทั้งหมด โปรดดู ถอดอะแดปเตอร์ PCIe หรือ ถอดอะแดปเตอร์ GPU
  2. หากมีการติดตั้งตัวยึดช่องเสียบ PCIe แบบบางบนขั้วต่อ PCIe ให้ถอดตัวยึดช่องเสียบ PCIe แบบบางทั้งหมดออก
    รูปที่ 5. การถอดตัวยึดช่องเสียบ PCIe แบบบาง
    Slim PCIe slot holder removal
  3. ถอดการ์ดตัวยก PCIe
    1. ถอดสกรูสามตัวออกจากตัวยึด PCIe
    2. ถอดตัวยึด PCIe ออกจากการ์ดตัวยก PCIe
    3. ถอดสกรูสองตัวออกจากการ์ดตัวยก PCIe
    4. ถอดการ์ดตัวยก PCIe ออกจากตัวครอบตัวยก PCIe
      รูปที่ 6. การถอดการ์ดตัวยก PCIe
      PCIe riser card removal

หลังจากดำเนินการเสร็จ

หากคุณได้รับคำแนะนำให้ส่งคืนส่วนประกอบหรืออุปกรณ์เสริม ให้ปฏิบัติตามคำแนะนำที่มาพร้อมบรรจุภัณฑ์ทั้งหมด และให้ใช้บรรจุภัณฑ์ใดๆ ที่ส่งมอบให้กับคุณเพื่อการจัดส่ง
