Quitar una tarjeta de expansión PCIe

Siga las instrucciones que aparecen en esta sección para quitar una tarjeta de expansión PCIe.

Acerca de esta tarea

Atención

Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.
Si el servidor está instalado en un bastidor, quítelo del bastidor. Consulte Extracción del servidor de los rieles.

Nota

Si quita una tarjeta de expansión de la 7mm/x16 PCIe G4 Riser 1 FHHL, consulte Quite una tarjeta de expansión de tres ranuras de la expansión con compartimiento de unidad de 7 mm.
La tarjeta de expansión PCIe podría tener un aspecto diferente del que presentan las ilustraciones de este tema.

Procedimiento

Prepárese para esta tarea.
1. Quite la cubierta superior frontal. Consulte Extracción de la cubierta superior frontal.
2. Quite la cubierta superior posterior. Consulte Extracción de la cubierta superior posterior.
3. Quite la tarjeta de expansión PCIe donde se ha instalado la tarjeta PCIe. Consulte Extracción de una tarjeta de expansión PCIe.
4. Quite las unidades de 7 mm y el compartimiento de la unidad si es necesario. Consulte Extracción de una unidad de 7 mm y Extracción del compartimiento de la unidad de 7 mm.
5. Quite el módulo del puerto serie si es necesario. Consulte Extracción del módulo de puerto serie.
6. Quite todos los adaptadores PCIe o los adaptadores de GPU. Consulte Extracción de un adaptador PCIe o Extracción de un adaptador GPU.
Suelte los dos tornillos para quitar la cubierta del cable de la tarjeta de expansión PCIe.
Figura 1. Extracción de la cubierta del cable
Desconecte los cables de la parte exterior de la tarjeta de expansión PCIe.
Nota
En función de la configuración, desconecte uno o dos cables de la parte exterior de la tarjeta de expansión PCIe.
Figura 2. Desconexión de cable
Si hay soportes delgados de ranura de PCIe instalados en el conector PCIe, quítelos todos.

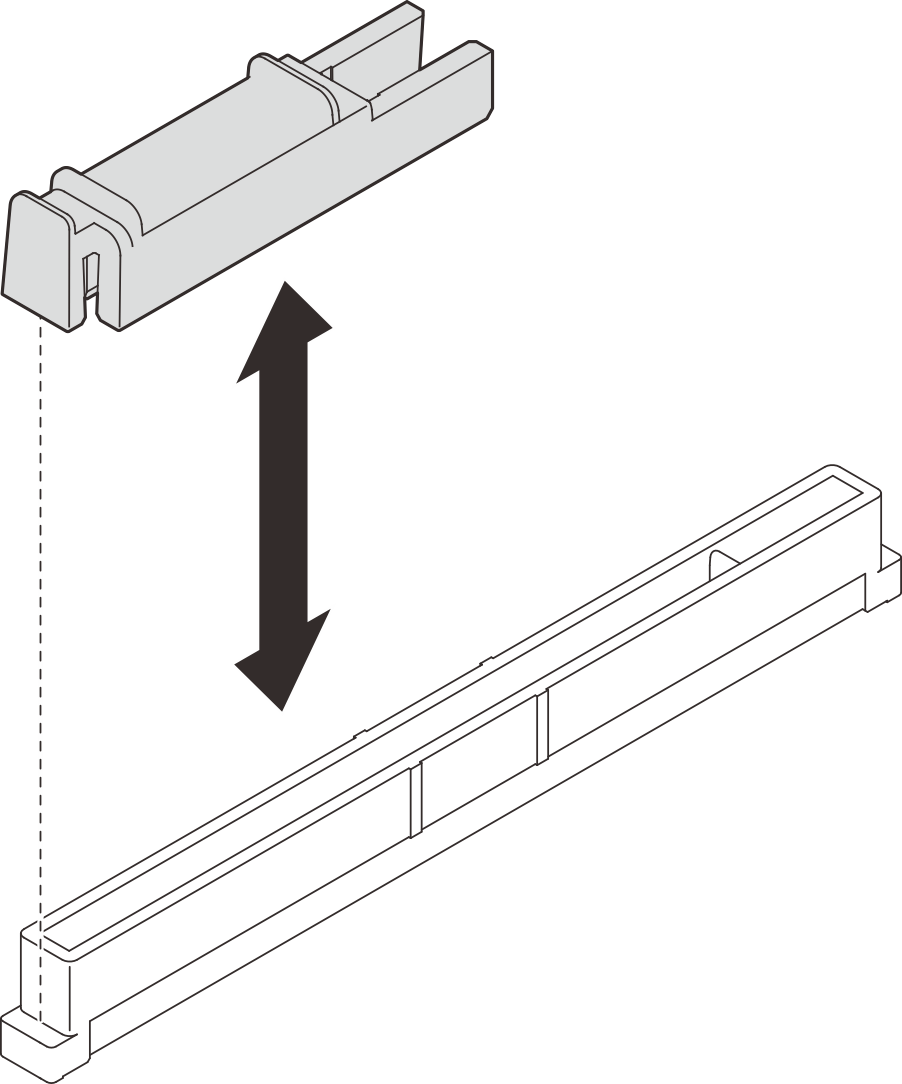

Figura 3. Extracción del soporte delgado de ranura PCIe
Quite la tarjeta de expansión PCIe.
1. Quite los tres tornillos del elemento de sujeción de PCIe.
2. Quite el elemento de sujeción de PCIe de la tarjeta de expansión PCIe.
3. Desconecte los cables de la tarjeta de expansión PCIe.
  Nota
  En función de la configuración, desconecte uno o dos cables de la tarjeta de expansión PCIe.
4. Quite los dos tornillos de la tarjeta de expansión PCIe.
5. Quite la tarjeta de expansión PCIe del compartimiento de la tarjeta de expansión PCIe.
  Figura 4. Extracción de tarjeta de expansión PCIe

Después de finalizar

Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.

Video de demostración

Vea el procedimiento en YouTube

Quite una tarjeta de expansión de tres ranuras de la expansión con compartimiento de unidad de 7 mm
