PCIe ライザー・カードの取り外し
このセクションの手順に従って、PCIe ライザー・カードを取り外します。
このタスクについて
重要
- 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。
- サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。
- サーバーをラックに取り付けている場合は、ラックから取り外します。レールからのサーバーの取り外しを参照してください。
注
- 7mm/x16 PCIe G4 Riser 1 FHHL からライザー・カードを取り外す場合、ライザー (7 mm ドライブ・ケージ付き) からの 3 スロット・ライザー・カードの取り外しを参照してください。
- PCIe ライザーの外観は、このトピックに示す図と異なる場合があります。
手順
- 2 本のねじを緩め、PCIe ライザーからケーブル・カバーを取り外します。図 1. ケーブル・カバーの取り外し
- ケーブルを PCIe ライザーの外側から取り外します。注構成に応じて、ケーブル 1 本または 2 本を PCIe ライザーの外側から取り外します。図 2. ケーブルの取り外し
- PCIe ライザー・カードを取り外します。
PCIe 保持具から 3 本のねじを取り外します。

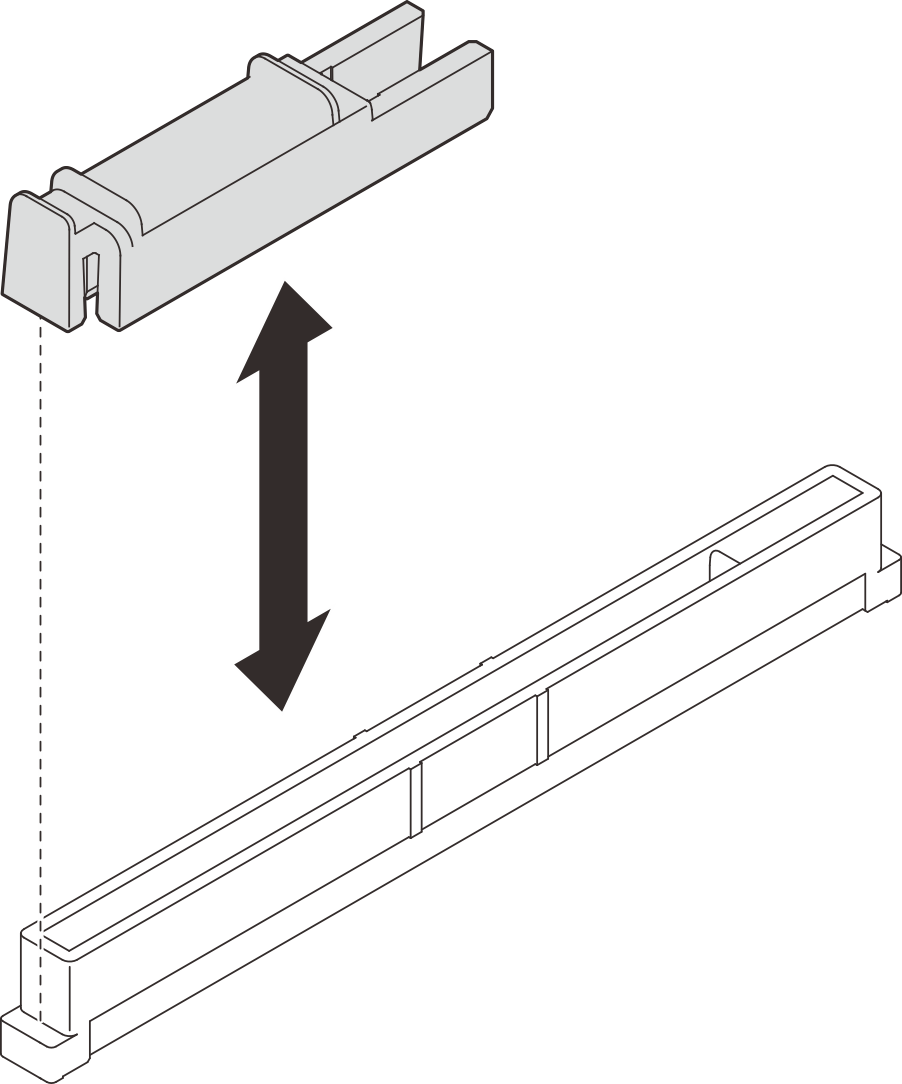

PCIe ライザー・カードから PCIe 保持具を取り外します。
ケーブルを PCIe ライザー・カードから取り外します。注構成に応じて、ケーブル 1 本または 2 本を PCIe ライザー・カードから取り外します。
PCIe ライザー・カードから 2 本のねじを取り外します。
PCIe ライザー・カードを PCIe ライザー・ケージから取り外します。図 3. PCIe ライザー・カードの取り外し
終了後
コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
デモ・ビデオ
ライザー (7 mm ドライブ・ケージ付き) からの 3 スロット・ライザー・カードの取り外し
手順
- このタスクの準備をします。
- 前面トップ・カバーを取り外します。前面トップ・カバーの取り外しを参照してください。
- 背面トップ・カバーを取り外します。背面トップ・カバーの取り外しを参照してください。
- PCIe ライザー・カードが取り付けられている PCIe ライザーを取り外します。PCIe ライザーの取り外しを参照してください。
- 7 mm ドライブとドライブ・ケージを取り外します。7 mm ドライブの取り外しおよび7 mm ドライブ・ケージの取り外しを参照してください。
- PCIe アダプターまたは GPU アダプターをすべて取り外します。PCIe アダプターの取り外しまたは GPU アダプターの取り外しを参照してください。
- PCIe ライザー・カードを取り外します。
- PCIe 保持具から 3 本のねじを取り外します。
- PCIe ライザー・カードから PCIe 保持具を取り外します。
- PCIe ライザー・カードから 2 本のねじを取り外します。
- PCIe ライザー・カードを PCIe ライザー・ケージから取り外します。図 4. PCIe ライザー・カードの取り外し
終了後
コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
