Stromversorgungsplatine installieren
Führen Sie die Anweisungen in diesem Abschnitt aus, um die Stromversorgungsplatine zu installieren.
Zu dieser Aufgabe
Achtung
- Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
- Berühren Sie mit der antistatischen Schutzhülle, in der sich die Komponente befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie die Komponente anschließend aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.
Vorgehensweise
Richten Sie die unteren Anschlüsse der Stromversorgungsplatine an den entsprechenden Anschlüssen auf der Systemplatinenbaugruppe aus und schieben Sie die Stromversorgungsplatine hinein, bis sie fest sitzt.
Schließen Sie die Seitenband‑ und Netzkabel an die Stromversorgungsplatine an.

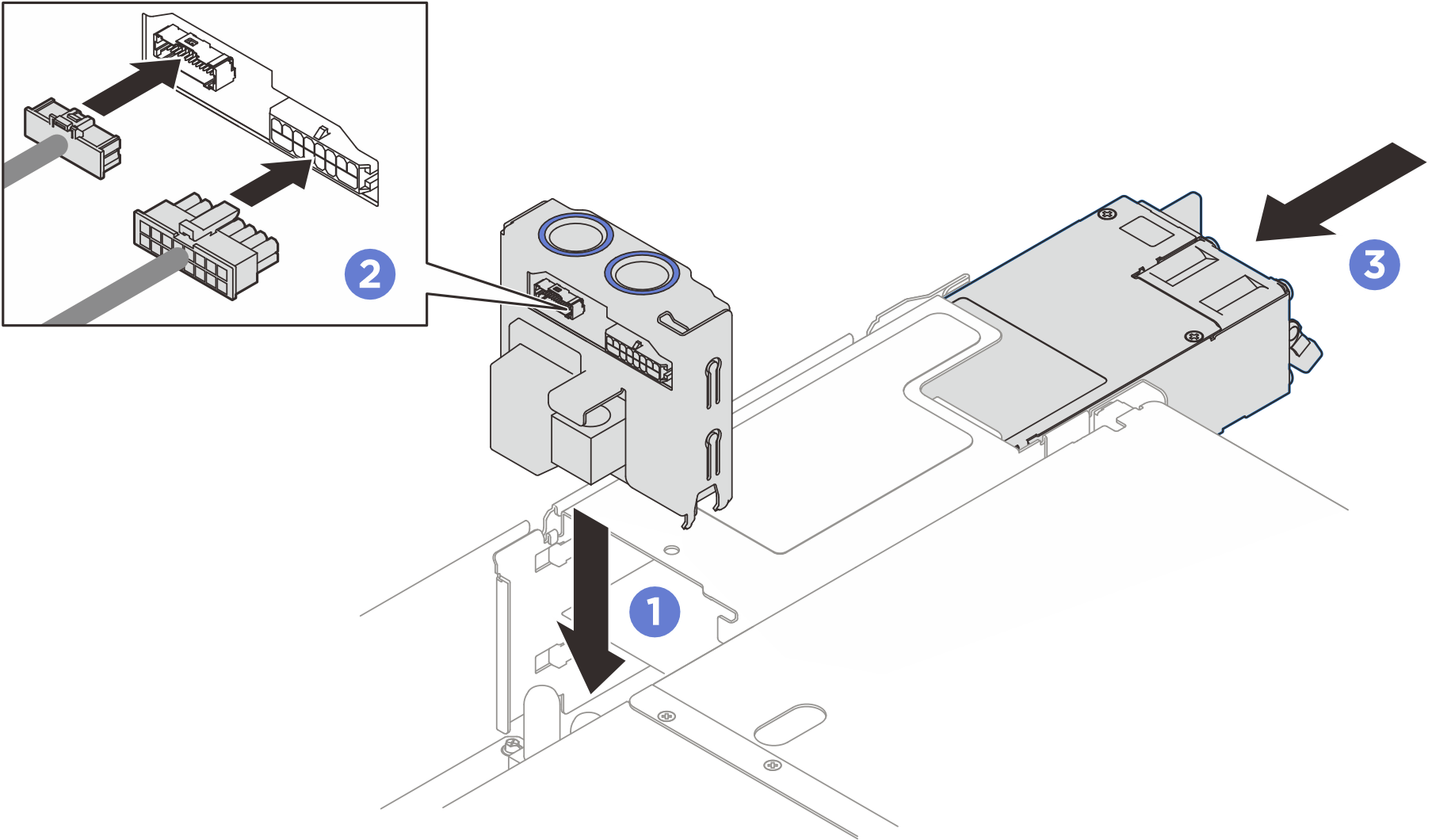

Setzen Sie die Netzteileinheiten ein und stellen Sie sicher, dass sie fest sitzen.Abbildung 1. Installation der Stromversorgungsplatine
Nach dieser Aufgabe
- Bringen Sie die hintere obere Abdeckung wieder an. Siehe Hintere obere Abdeckung installieren.
- Bringen Sie die vordere obere Abdeckung wieder an. Siehe Vordere obere Abdeckung installieren.
- Schließen Sie den Austausch der Komponenten ab. Informationen dazu finden Sie im Abschnitt Austausch von Komponenten abschließen.
