Установка платы распределения питания
Следуйте инструкциям в этом разделе, чтобы установить плату распределения питания.
Об этой задаче
Внимание
- Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
- Коснитесь антистатической упаковкой, в которой находится компонент, любой неокрашенной металлической поверхности на сервере, а затем извлеките его из упаковки и разместите его на антистатической поверхности.
Процедура
Совместите нижние разъемы на плате распределения питания с соответствующими разъемами на блоке материнской платы. Затем нажмите на плату распределения питания, чтобы она плотно встала на место.
Подключите к плате распределения питания кабели SIDEBAND и питания.

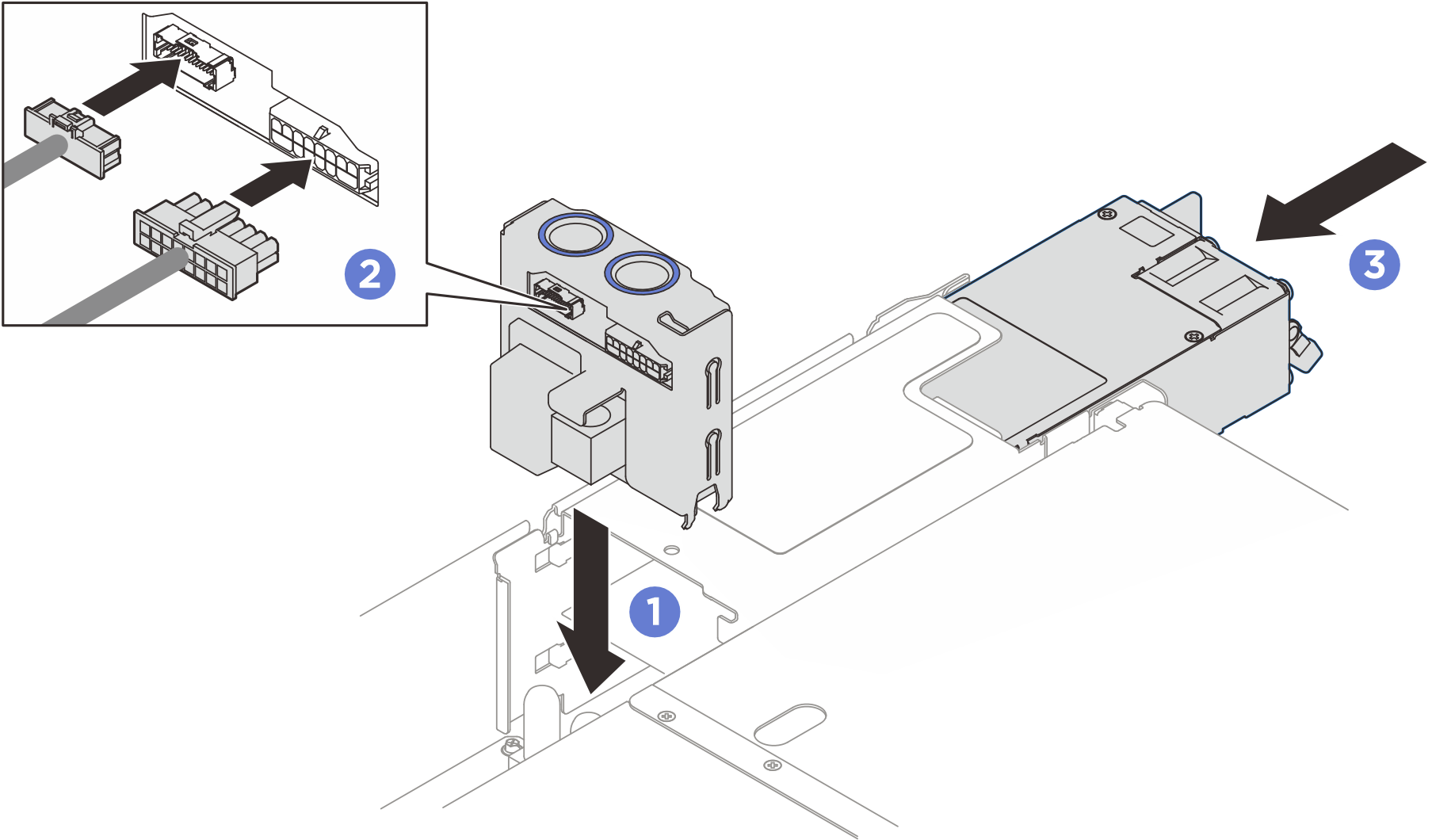

Вставьте блоки питания и убедитесь, что они надежно зафиксировались.Рис. 1. Установка платы распределения питания
После завершения
- Установите на место задний верхний кожух. См. раздел Установка заднего верхнего кожуха.
- Установите на место передний верхний кожух. См. раздел Установка переднего верхнего кожуха.
- Завершите замену компонентов. См. раздел Завершение замены компонентов.
