Instalación de la placa de distribución de alimentación
Siga las instrucciones que aparecen en esta sección para instalar la placa de distribución de alimentación.
Acerca de esta tarea
Atención
- Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
- Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.
Procedimiento
Alinee los conectores inferiores de la placa de distribución de alimentación con los conectores correspondientes en el conjunto de la placa del sistema y, a continuación, empuje la placa de distribución de alimentación hasta que quede bien colocada.
Conecte los cables de banda lateral y de alimentación a la placa de distribución de alimentación.

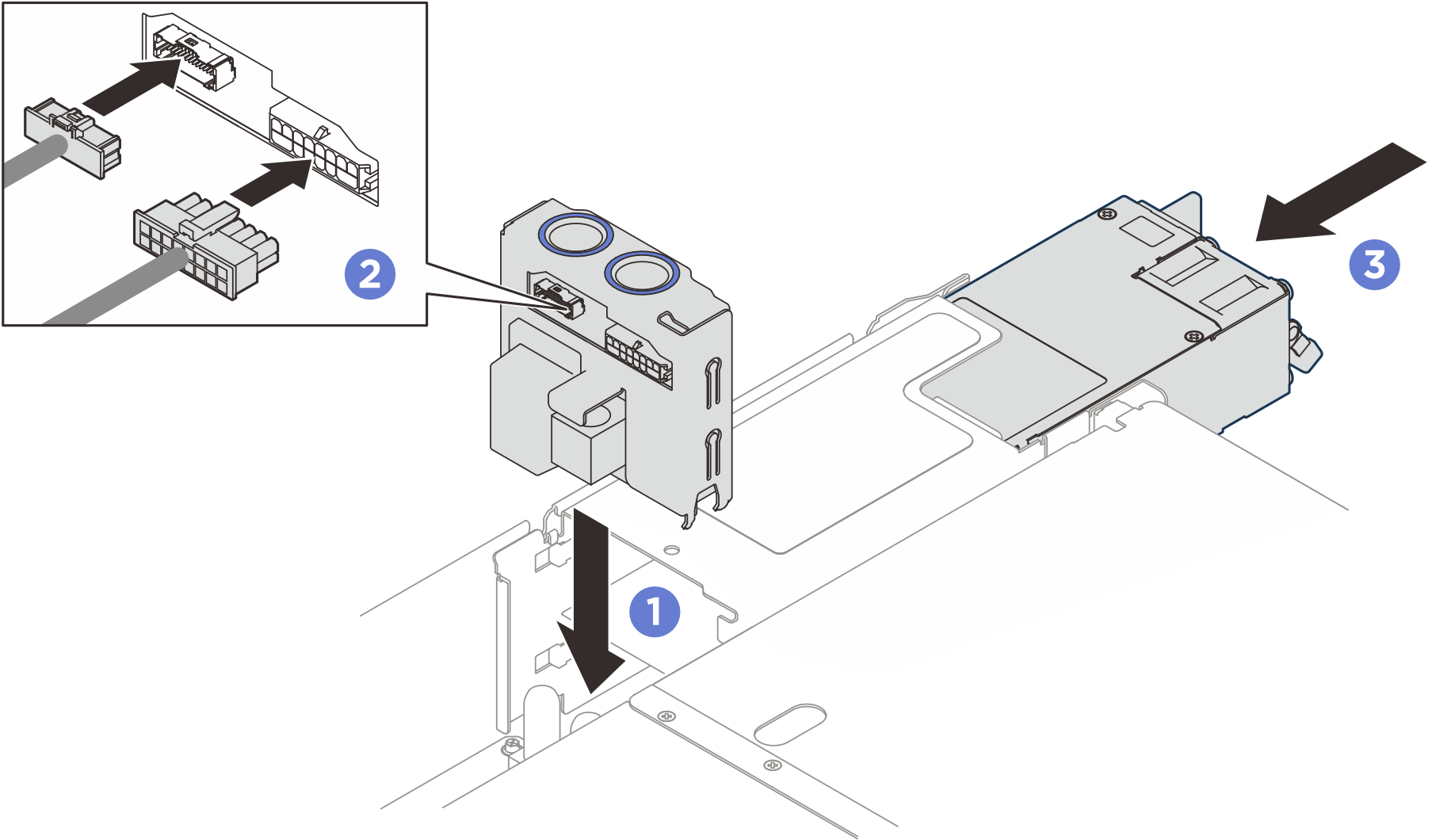

Enganche las unidades de fuente de alimentación y asegúrese de que se asienten firmemente en su lugar.Figura 1. Instalación de la placa de distribución de alimentación
Después de finalizar
- Vuelva a instalar la cubierta superior posterior. Consulte Instalación de la cubierta superior posterior.
- Vuelva a instalar la cubierta superior frontal. Consulte Instalación de la cubierta superior frontal.
- Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
Video de demostración
