Speichermodul entfernen

Verwenden Sie diese Informationen, um ein Speichermodul zu entfernen.

Zu dieser Aufgabe

Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und externen Kabel. Siehe Server ausschalten.
  • Stellen Sie sicher, dass Sie das Speichermodul frühestens 20 Sekunden nach dem Trennen der Netzkabel vom System entfernen oder installieren. So kann das System vollständig elektrisch entladen werden und ist sicher für den Umgang mit Speichermodulen.
  • Falls der Server in einem Rack installiert ist, entfernen Sie ihn aus dem Rack. Siehe Server von den Schienen entfernen.
  • Wenn Sie kein Austausch-Speichermodul in denselben Steckplatz installieren, stellen Sie sicher, dass Sie über einen Speichermodulabdeckblende verfügen.
  • Speichermodule sind empfindlich gegen statische Entladungen und erfordern eine spezielle Handhabung. Siehe Standardrichtlinien unter Umgang mit aufladungsempfindlichen Einheiten:
    • Tragen Sie immer ein Antistatikarmband, wenn Sie Speichermodule entfernen oder installieren. Antistatikhandschuhe können ebenfalls verwendet werden.
    • Halten Sie niemals zwei oder mehr Speichermodule zusammen in der Hand, denn diese sollten sich nicht berühren. Stapeln Sie Speichermodule während der Lagerung nicht übereinander.
    • Berühren Sie niemals die goldenen Speichermodul-Anschlusskontakte bzw. lassen Sie nicht zu, dass diese Kontakte die Außenseite des Speichermodul-Anschlussgehäuses berühren.
    • Gehen Sie vorsichtig mit Speichermodulen um: Sie dürfen ein Speichermodul niemals biegen, drehen oder fallen lassen.
    • Verwenden Sie keine Metallwerkzeuge (wie Schraubzwingen oder Klammern) für die Handhabung der Speichermodule, da das harte Metall die Speichermodule beschädigen kann.
    • Setzen Sie Speichermodule nicht ein, während Sie Schutzhüllen oder passive Komponenten halten, da es durch die hohe Steckkraft zu Rissen in Schutzhüllen oder zur Trennung von passiven Komponenten kommen kann.
Wichtig
Entfernen oder installieren Sie Speichermodule für jeweils einen Prozessor.

Vorgehensweise

Achtung
Stellen Sie sicher, dass Sie das Speichermodul frühestens 20 Sekunden nach dem Trennen der Netzkabel vom System entfernen oder installieren. So kann das System vollständig elektrisch entladen werden und ist sicher für den Umgang mit Speichermodulen.

  1. Stellen Sie fest, wo sich der erforderliche Speichermodul-Anschluss auf der Systemplatinenbaugruppe befindet.
    Abbildung 1. Layout für Speichermodule und Prozessoren
    Memory module and processor location
  2. Bereiten Sie diese Aufgabe vor.
    1. Entfernen Sie für den Austausch eines Speichermoduls an der Vorderseite (Speichermodul 33-64) die folgenden Komponenten:
      1. Entfernen Sie die vordere obere Abdeckung. Siehe Vordere obere Abdeckung entfernen.
      2. Entfernen Sie die vordere Luftführung. Siehe Vordere Luftführung entfernen.
    2. Entfernen Sie für den Austausch eines Speichermoduls an der Rückseite (Speichermodul 1-32) die folgenden Komponenten:
      1. Entfernen Sie die vordere obere Abdeckung. Siehe Vordere obere Abdeckung entfernen.
      2. Falls erforderlich, entfernen Sie die FHFL-Adapterkarten. Informationen dazu finden Sie im Abschnitt PCIe-Adapterkarte entfernen.
      3. Entfernen Sie die hintere Luftführung. Siehe Hintere Luftführung entfernen.
      4. Wenn 2U-Hochleistungs-PHMs installiert sind, entfernen Sie sie, um auf die Speichermodul-Steckplätze zugreifen zu können. Siehe Prozessor und Kühlkörper entfernen.
        Anmerkung
        Dieser Vorgang muss von einem qualifizierten Kundendiensttechniker ausgeführt werden.
  3. Entfernen Sie das Speichermodul aus dem Steckplatz.
    Achtung
    Gehen Sie mit den Halteklammern vorsichtig um, damit sie nicht brechen und die Speichermodul-Steckplätze nicht beschädigt werden.
    1. Öffnen Sie vorsichtig die Halteklammer auf beiden Seiten des Speichermodul-Anschlusses.
    2. Halten Sie das Speichermodul an beiden Enden und heben Sie es vorsichtig aus dem Steckplatz heraus.

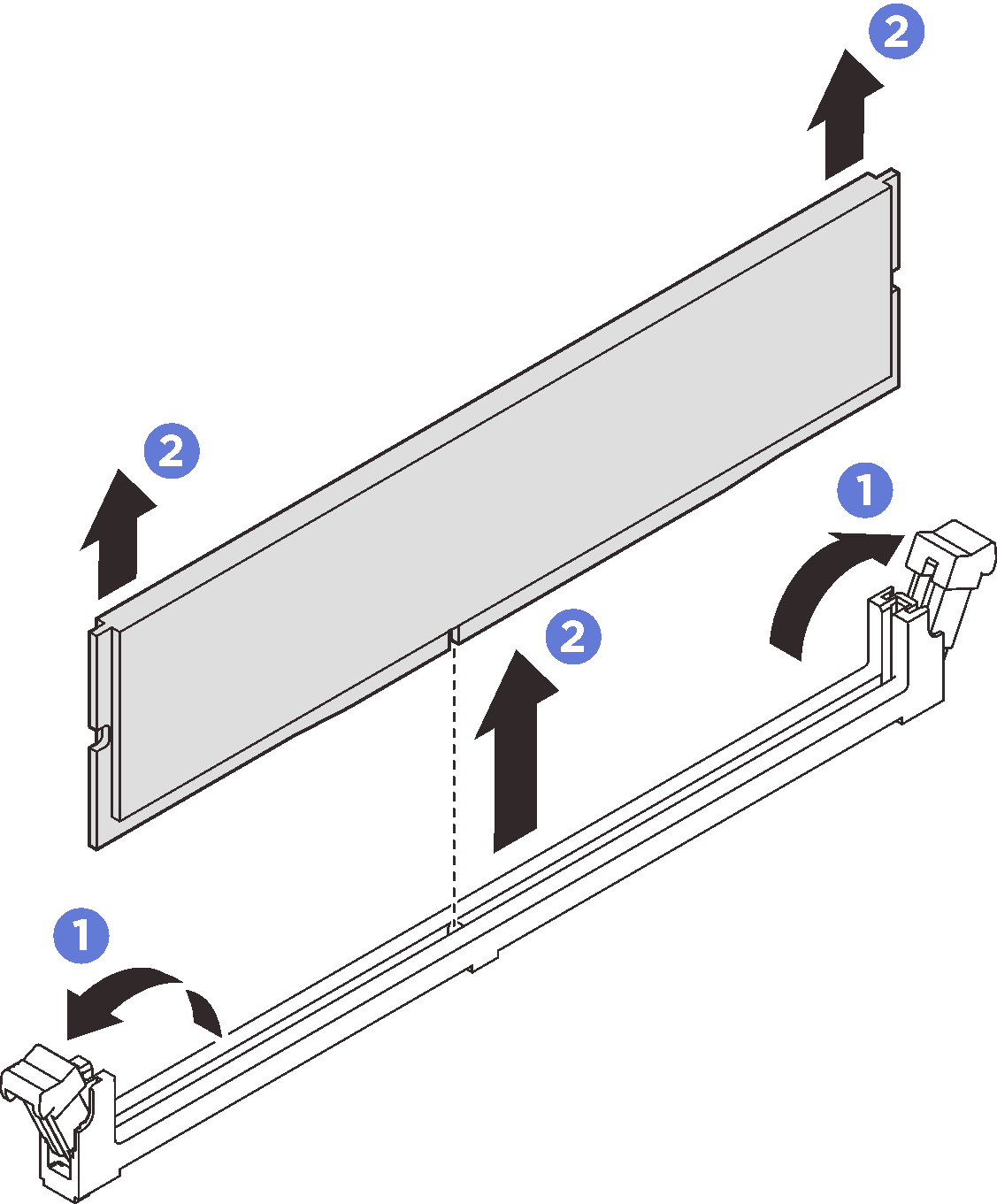

      Abbildung 2. Entfernen des Speichermoduls
      Memory module removal
Nach dieser Aufgabe
  1. In einem Speichermodul-Anschluss muss ein Speichermodul oder eine Speichermodulabdeckblende installiert sein. Siehe Speichermodul installieren.
  2. Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
