Hintere Luftführung entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um die hintere Luftführung zu entfernen.

Vorgehensweise

1. Bereiten Sie diese Aufgabe vor.
   1. Entfernen Sie die vordere obere Abdeckung. Siehe Vordere obere Abdeckung entfernen.
   2. Falls erforderlich, entfernen Sie die FHFL-Adapterkarten. Informationen dazu finden Sie im Abschnitt PCIe-Adapterkarte entfernen.
2. Wenn auf der vorderen Luftführung ein Flash-Stromversorgungsmodul installiert ist, ziehen Sie zunächst das Kabel des Flash-Stromversorgungsmoduls vom Verlängerungskabel ab.
   Abbildung 1. Abziehen des Kabels des Flash-Stromversorgungsmoduls


3. Wenn der M.2-Bootadapter an der vorderen Luftführung installiert ist, ziehen Sie das M.2-Kabel vom M.2-Bootadapter ab.
   1. Lösen Sie den Bügel am Kabel vom Anschluss.
   2. Ziehen Sie das Kabel vom M.2-Bootadapter ab.

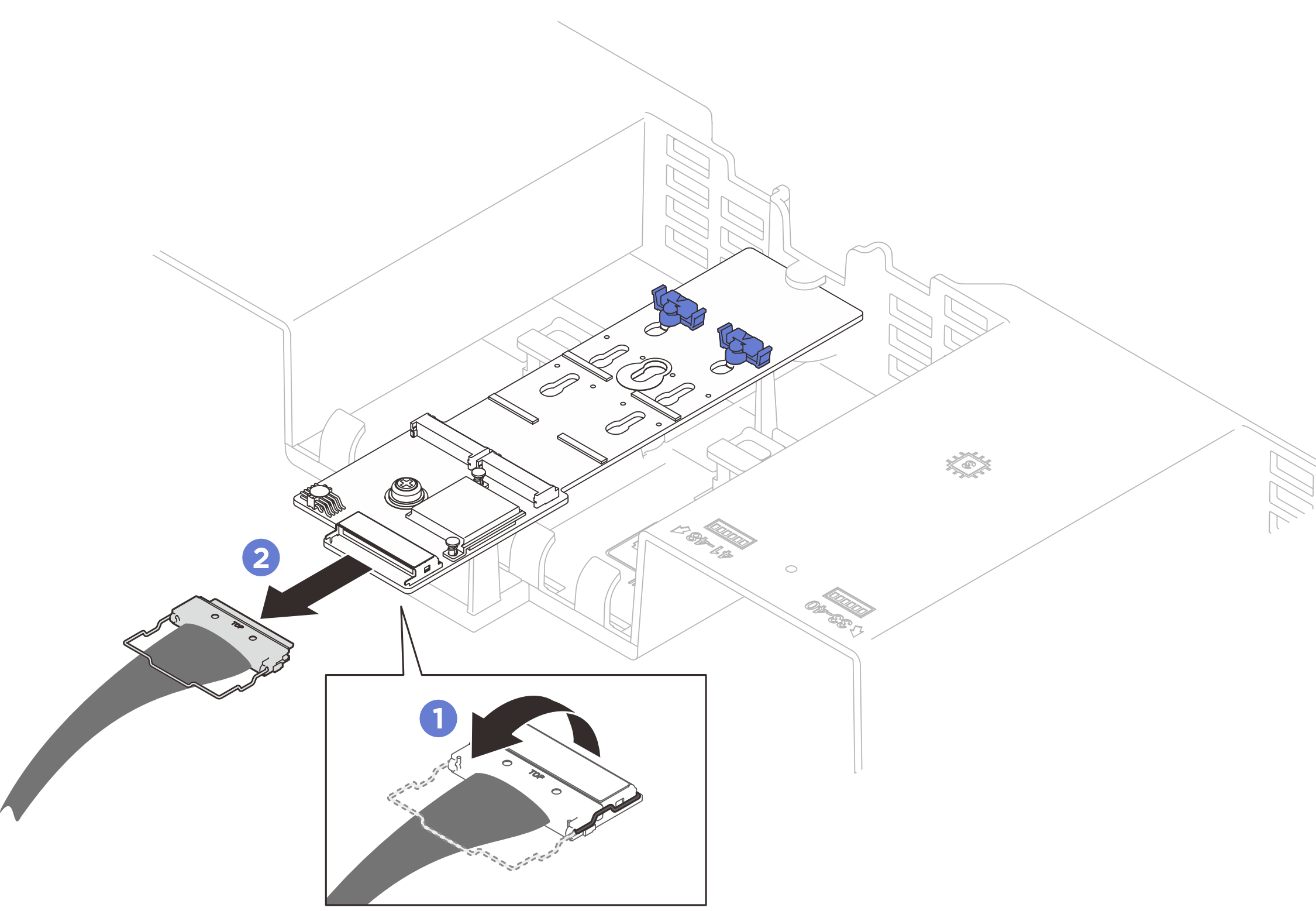

      Abbildung 2. Abziehen des M.2-Bootadapterkabels


4. Ziehen Sie alle PCIe-Adapterkarte-Kabel von der Systemplatinenbaugruppe ab.
5. Entfernen Sie die hintere Luftführung.
   1. Drücken Sie die rechte und linke blaue Lasche leicht nach innen zur Mitte des Servers.
   2. Heben Sie die hintere Luftführung an und entfernen Sie sie aus dem Gehäuse.

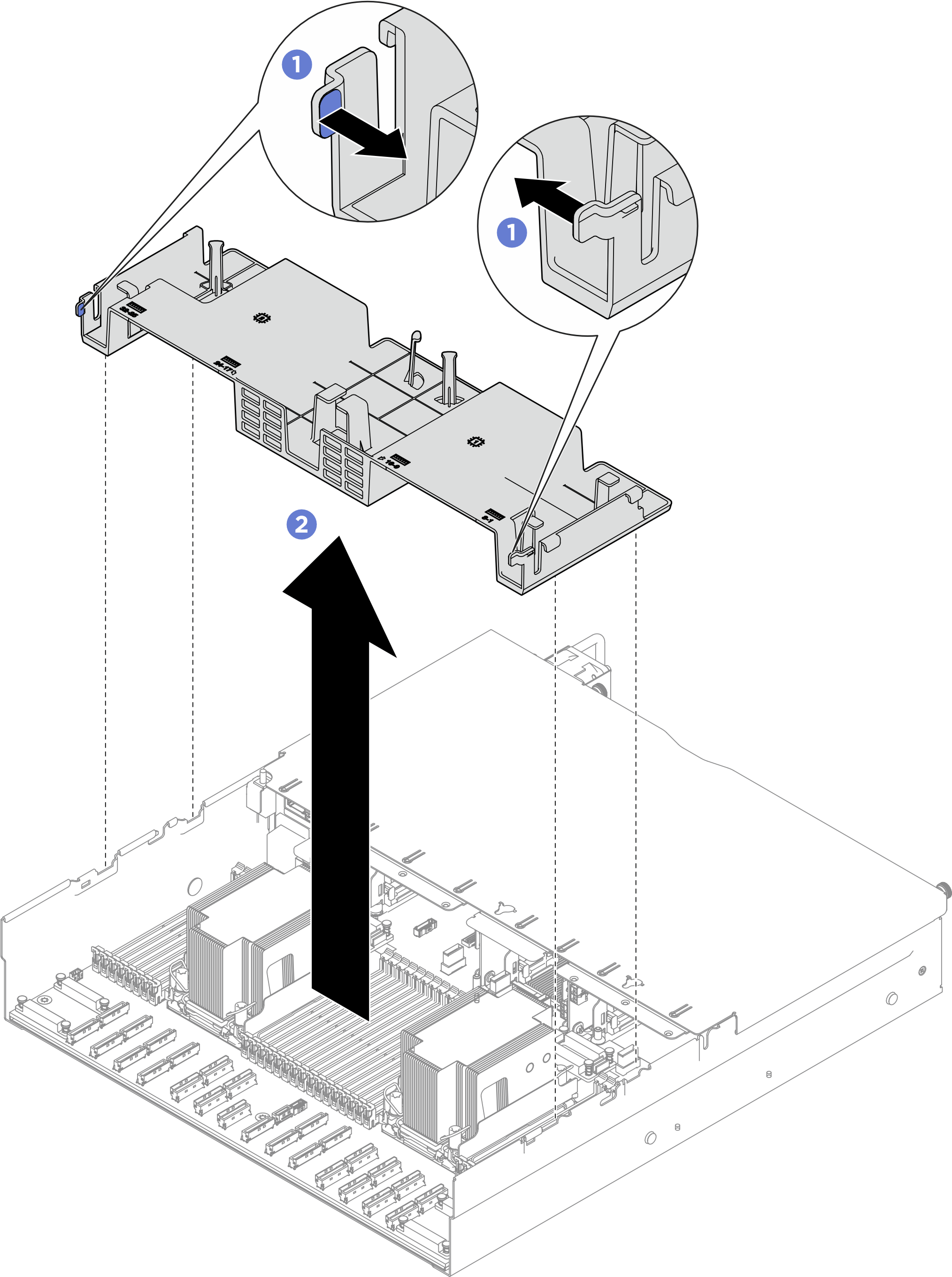

      Abbildung 3. Entfernen der hinteren Luftführung

      Achtung

      Um eine ausreichende Kühlung und Luftzirkulation sicherzustellen, müssen Sie die vordere und hintere Luftführung vor dem Einschalten des Servers wieder einsetzen. Wenn der Server ohne die Luftführung betrieben wird, können die Komponenten des Servers beschädigt werden.

      Anmerkung

      Das Aussehen der hinteren Luftführung weicht möglicherweise von den Abbildungen in diesem Abschnitt ab.
