ถอดแผ่นกั้นลมด้านหลัง

ทำตามคำแนะนำในส่วนนี้เพื่อถอดแผ่นกั้นลมด้านหลัง

ขั้นตอน

1. เตรียมการสำหรับงานนี้
   1. ถอดฝาครอบด้านบนด้านหน้า โปรดดู ถอดฝาครอบด้านบนด้านหน้า
   2. หากจําเป็น ให้ถอดตัวยก FHFL ออก ดู ถอดตัวยก PCIe
2. หากติดตั้งโมดูลพลังงานแบบแฟลชของบนแผ่นกั้นลมด้านหน้า ให้ถอดสายโมดูลพลังงานแบบแฟลชออกจากสายต่อขยาย
   รูปที่ 1. การถอดสายโมดูลพลังงานแบบแฟลช


3. หากมีการติดตั้งอะแดปเตอร์บูต M.2 บนแผ่นกั้นลมด้านหน้า ให้ถอดสาย M.2 ออกจากอะแดปเตอร์บูต M.2
   1. ปลดตัวเก็บสายบนสายออกจากขั้วต่อ
   2. ถอดสายออกจากอะแดปเตอร์บูต M.2

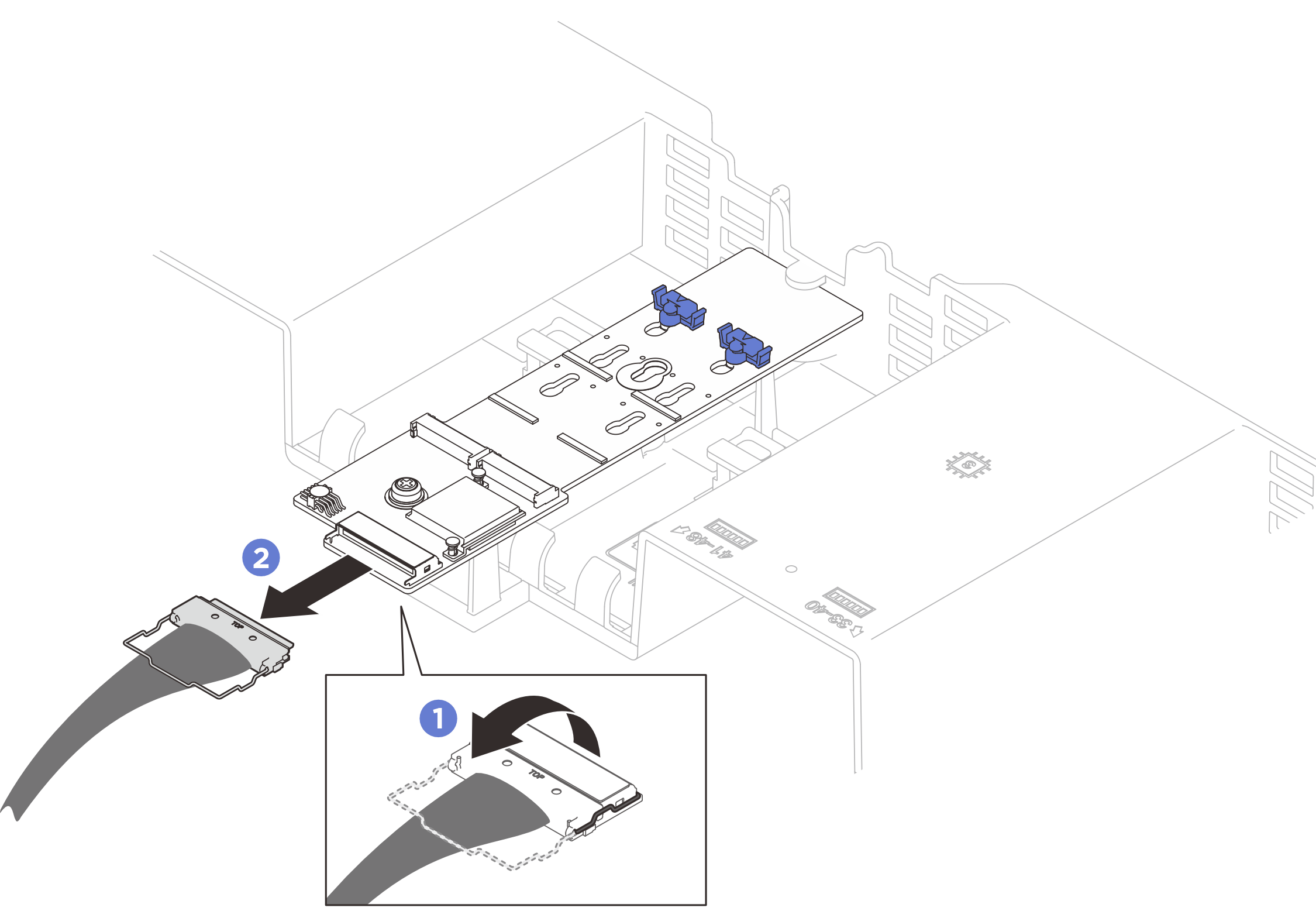

      รูปที่ 2. การถอดสายอะแดปเตอร์บูต M.2


4. ถอดสายตัวยก PCIe ทั้งหมดออกจากส่วนประกอบแผงระบบ
5. ถอดแผ่นกั้นลมด้านหลัง
   1. ค่อยๆ ดันแถบสีฟ้าขวาและซ้ายเข้าไปด้านในที่ตรงกลางของเซิร์ฟเวอร์
   2. ยกแผ่นกั้นลมด้านหลังและถอดออกจากตัวเครื่อง

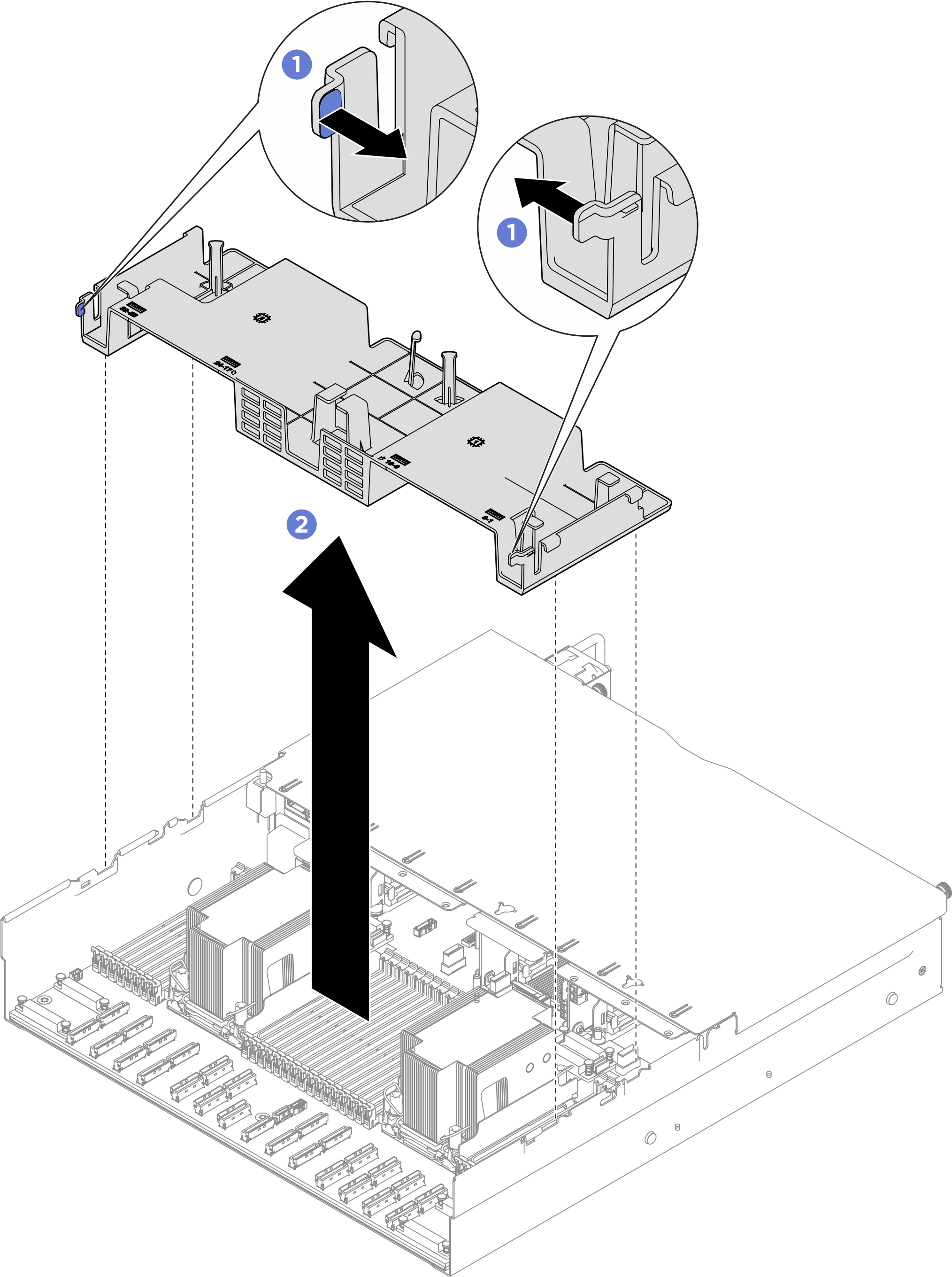

      รูปที่ 3. การถอดแผ่นกั้นลมด้านหลัง

      ข้อควรสนใจ

      เพื่อการระบายความร้อนและการระบายอากาศที่เหมาะสม ให้ติดตั้งแผ่นกั้นลมด้านหน้าและด้านหลังกลับเข้าที่ก่อนที่จะเปิดเซิร์ฟเวอร์ การใช้งานเซิร์ฟเวอร์โดยที่ถอดแผ่นกั้นลมออกอาจทำให้ส่วนประกอบเซิร์ฟเวอร์เสียหาย

      หมายเหตุ

      แผ่นกั้นลมด้านหลังอาจแตกต่างจากภาพประกอบ
