ติดตั้งแผ่นกั้นลมด้านหน้า
ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งแผ่นกั้นลมด้านหน้า
เกี่ยวกับงานนี้
ข้อควรสนใจ
อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
ขั้นตอน

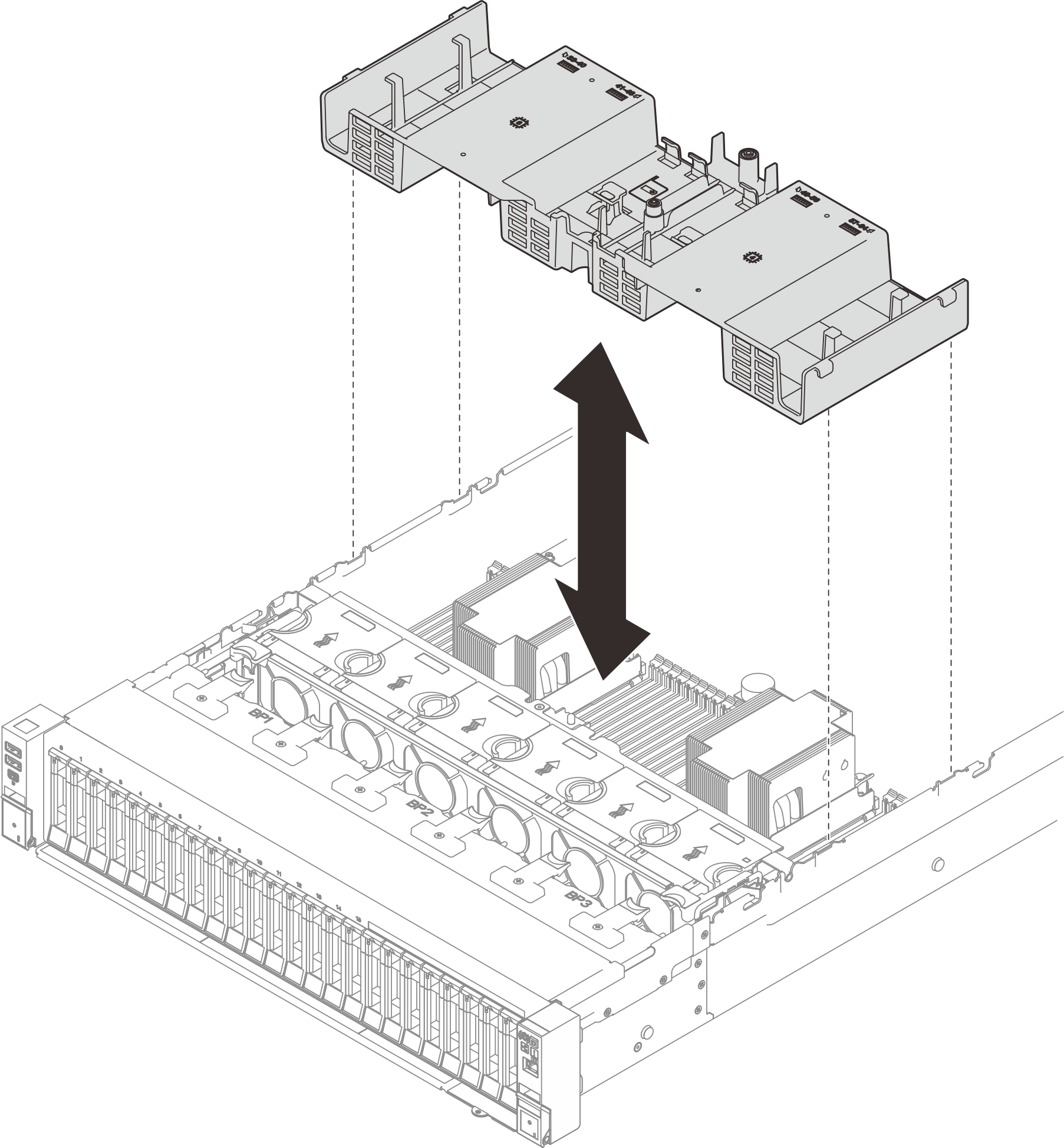

- จัดแถบของแผ่นกั้นลมด้านหน้าให้ตรงกับช่องใส่แผ่นกั้นลมด้านหน้าทั้งสองข้างของตัวเครื่อง จากนั้น ลดระดับแผ่นกั้นลมด้านหน้าให้เข้าไปในเซิร์ฟเวอร์จนกว่าจะยึดเข้าที่หมายเหตุปิดคลิปยึดบนปลายของขั้วต่อโมดูลหน่วยความจำแต่ละอัน ก่อนติดตั้งแผ่นกั้นลมด้านหน้า เพื่อให้มีการระบายความร้อนที่เหมาะสมรูปที่ 1. การติดตั้งแผ่นกั้นลมด้านหน้า
หลังจากดำเนินการเสร็จ
- เดินสายผ่านแผ่นกั้นลมด้านหน้า

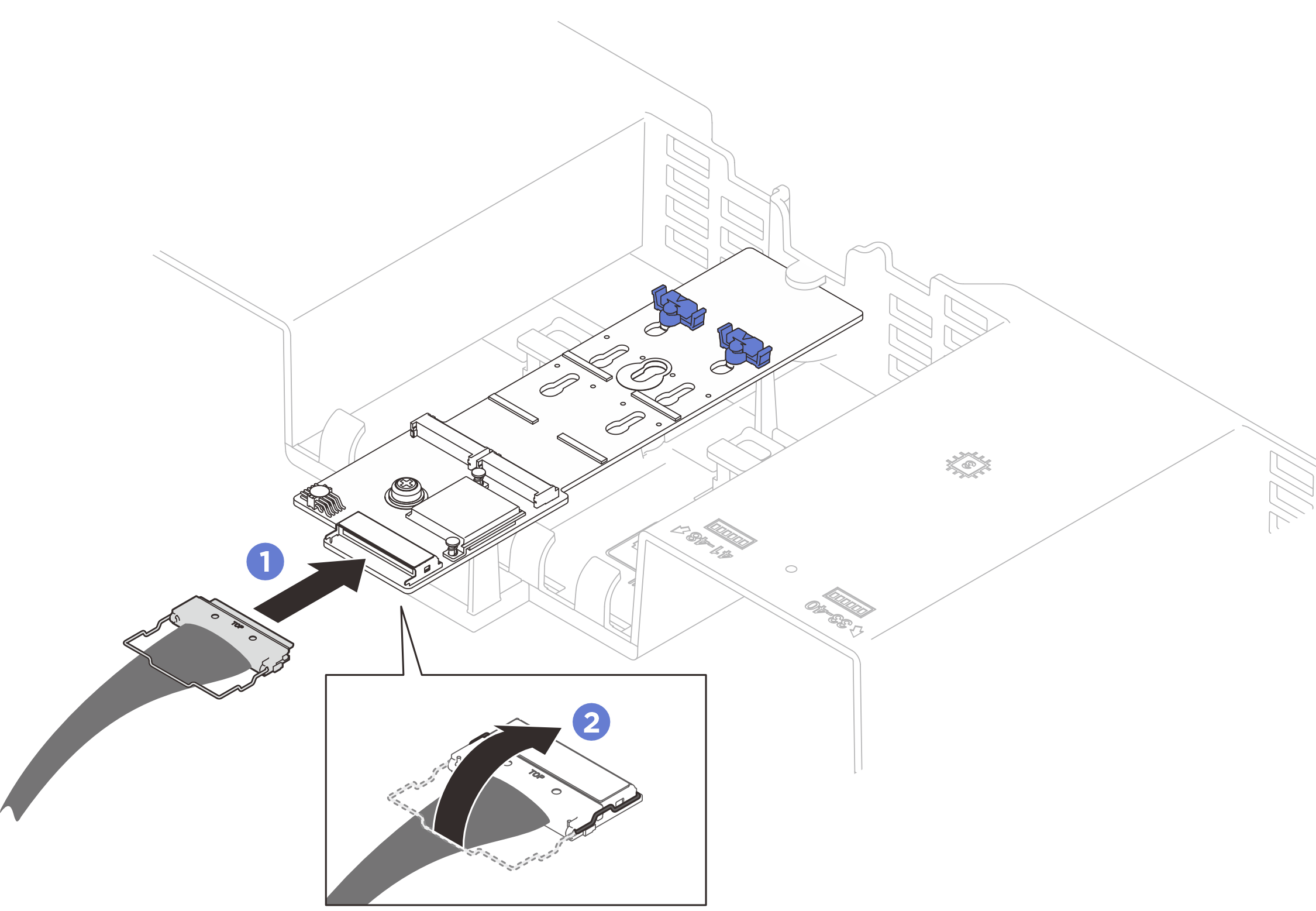

- หากจำเป็น ให้เชื่อมต่อสาย M.2 เข้ากับอะแดปเตอร์บูต M.2 อีกครั้ง
เชื่อมต่อสายเข้ากับอะแดปเตอร์บูต M.2
เกี่ยวตัวเก็บสายบนสายเข้ากับขั้วต่อรูปที่ 2. การเชื่อมต่อสายอะแดปเตอร์บูต M.2

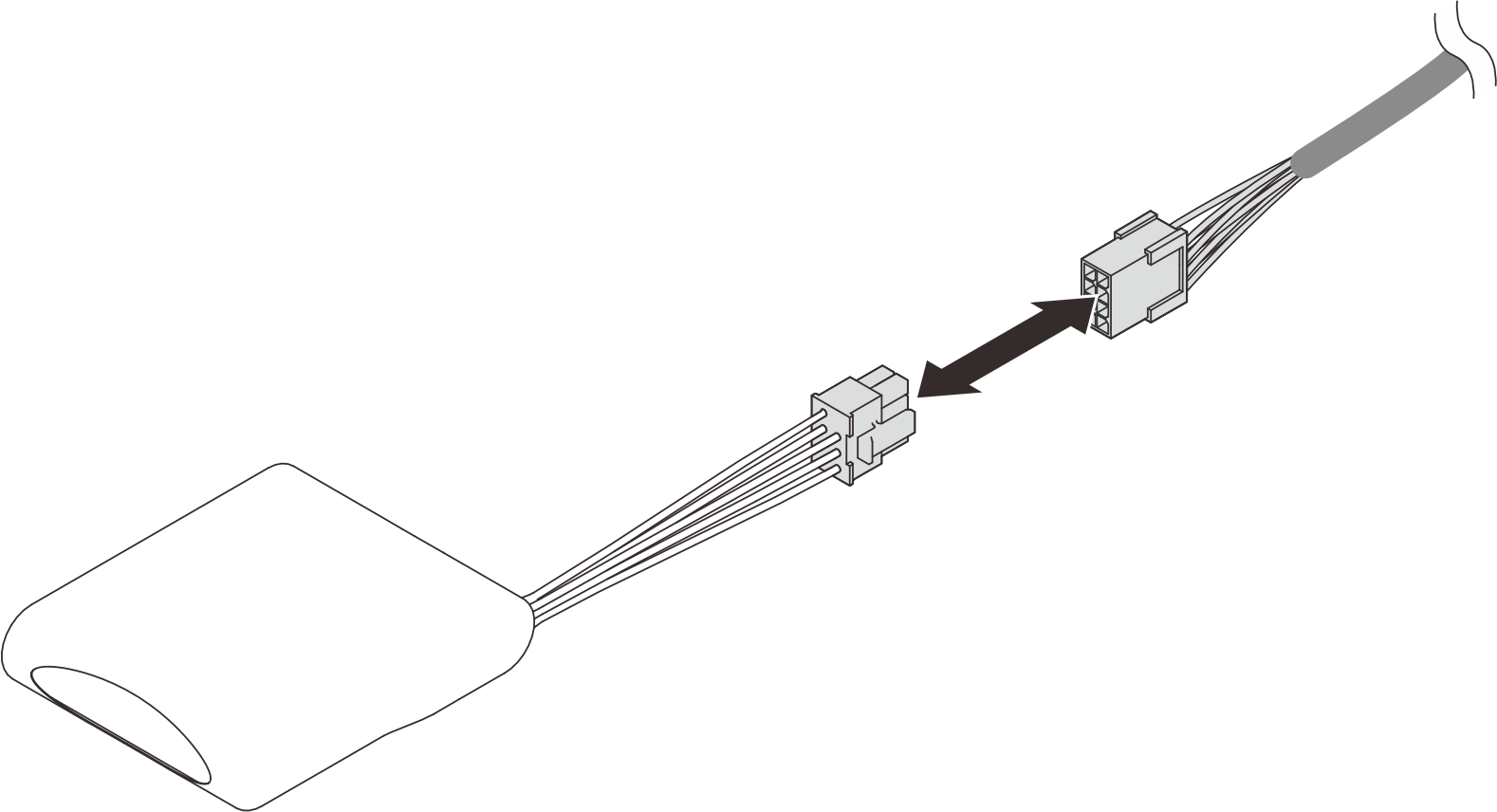

- หากจำเป็น ให้เชื่อมต่อสายโมดูลพลังงานแบบแฟลชเข้ากับสายต่อขยายอีกครั้งรูปที่ 3. การต่อสายโมดูลพลังงานแบบแฟลช
- ติดตั้งฝาครอบด้านบนด้านหน้ากลับเข้าที่ โปรดดู ติดตั้งฝาครอบด้านบนด้านหน้า
- ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
