前面エアー・バッフルの取り付け
前面エアー・バッフルを取り付けるには、このセクションの説明に従ってください。
このタスクについて
重要
安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。
手順

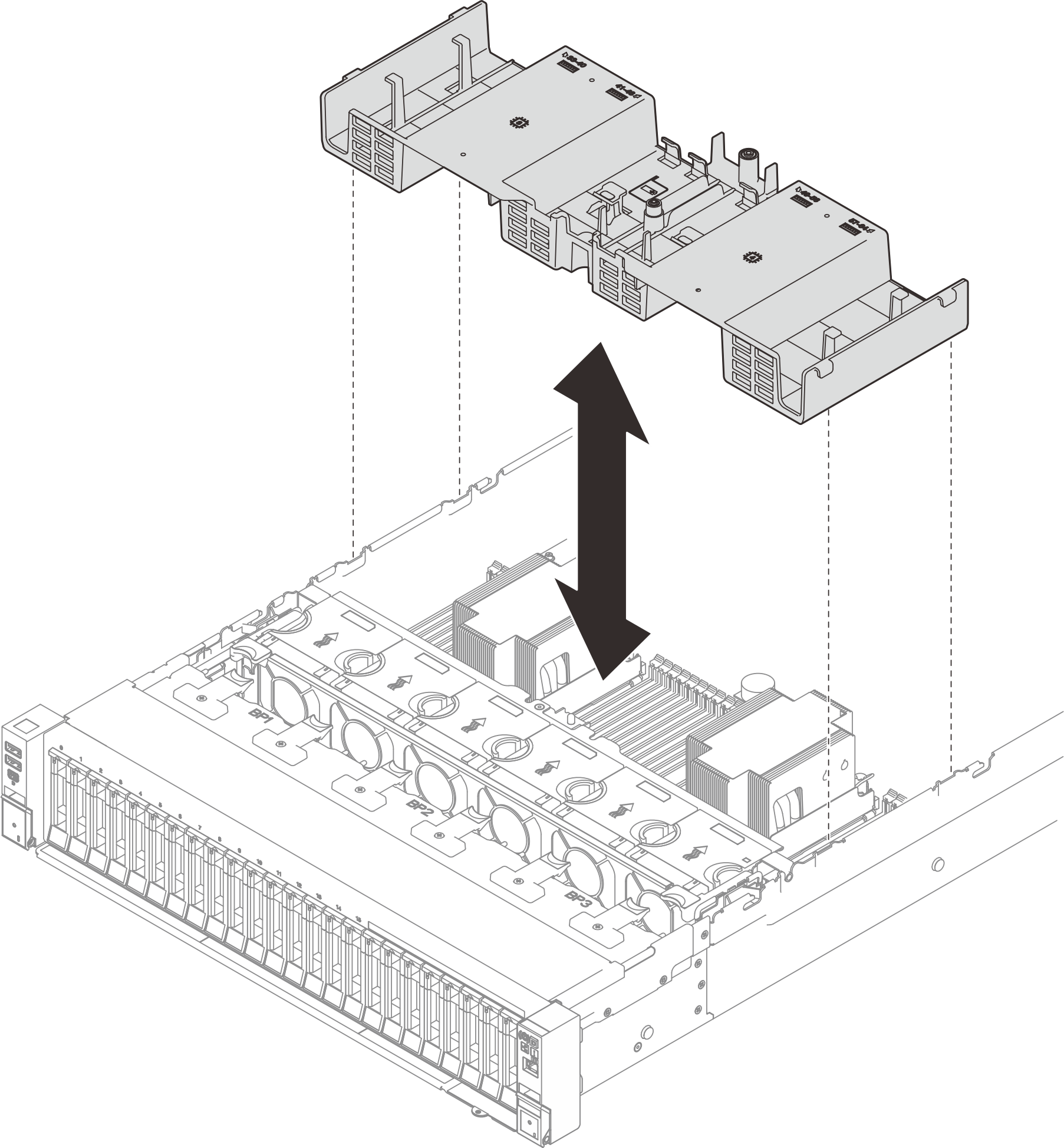

- 前面エアー・バッフルのタブをシャーシ両側の前面エア・バッフル・スロットの位置に合わせます。次に、前面エアー・バッフルをしっかり収まるまでサーバー内に下ろします。注適切な冷却を行うために、前面エアー・バッフルを取り付ける前にメモリー・モジュール・コネクターの両端の保持クリップを閉じてください。図 1. 前面エアー・バッフルの取り付け
完了したら
- 前面エアー・バッフルを通してケーブルを配線します。
- 必要に応じて、M.2 ケーブルを M.2 ブート・アダプターに再接続します。
ケーブルを M.2 ブート・アダプターに接続します。
コネクターにケーブルのワイヤー・ベイルを固定します。図 2. M.2 ブート・アダプターのケーブル接続
- 必要に応じて、フラッシュ電源モジュールのケーブルを拡張ケーブルに再接続します。図 3. フラッシュ電源モジュール・ケーブルの接続
- 前面トップ・カバーを再び取り付けます。前面トップ・カバーの取り付けを参照してください。
- 部品交換を完了します。部品交換の完了を参照してください。
