安裝前方空氣擋板

請依照本節中的指示安裝前方空氣擋板。

關於此作業

小心
閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

程序

  1. 將前方空氣擋板卡榫對齊機箱兩側的前方空氣擋板插槽，然後將前方空氣擋板向下放入伺服器中，直到固定到位。
    註
    關上記憶體模組接頭兩端的固定夾，然後安裝前方空氣擋板以達到適當散熱。

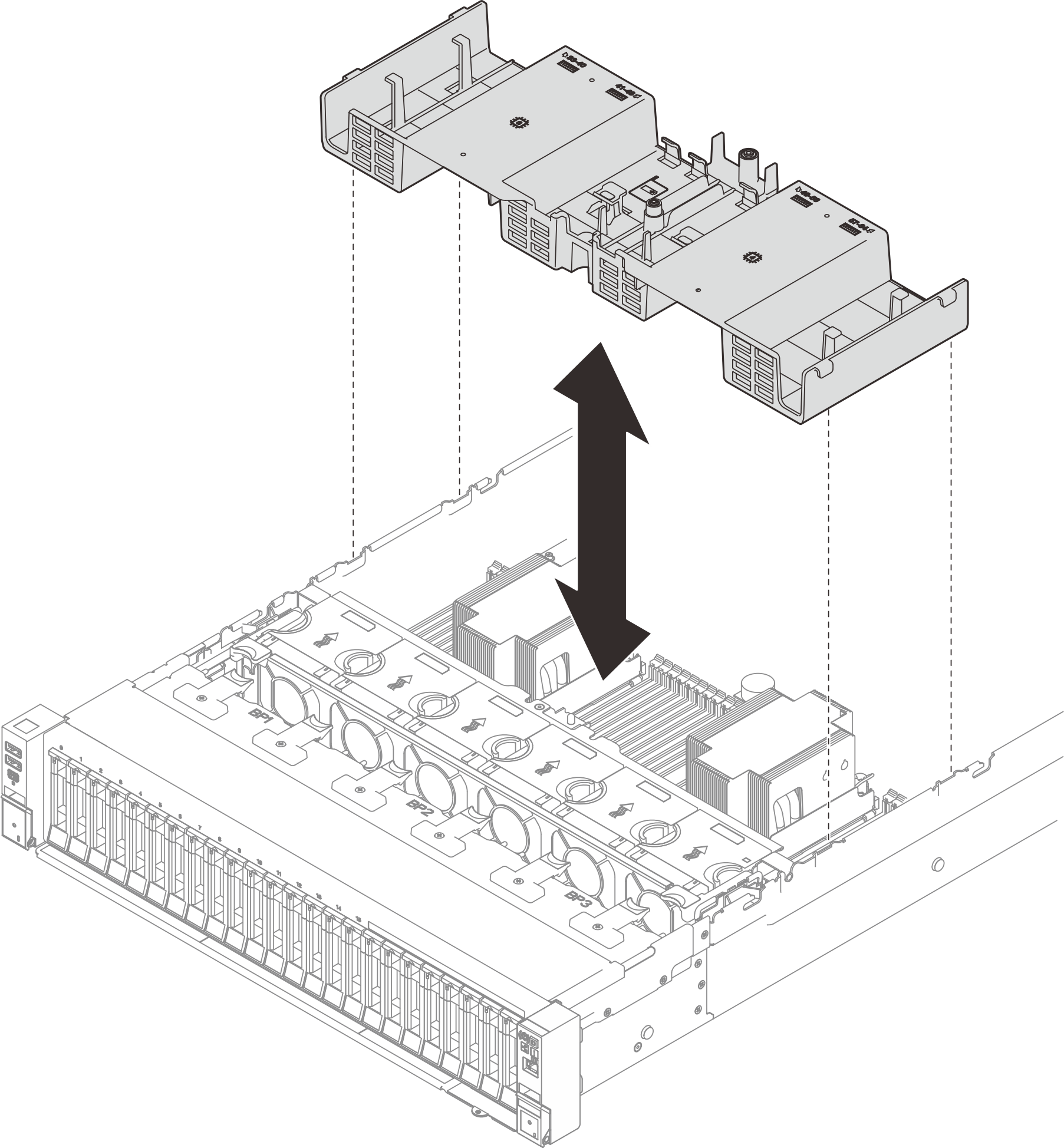

    圖 1. 安裝前方空氣擋板
    Front air baffle installation
  2. 輕輕向下按壓前方空氣擋板，直到固定到位。

在您完成之後

  1. 將纜線穿過前方空氣擋板。
  2. 如有需要，請將 M.2 纜線重新連接到 M.2 開機配接卡。
    • 將纜線連接到 M.2 開機配接卡。
    • 將纜線上的導線環固定到接頭上。
      圖 2. M.2 開機配接卡纜線連接方式
      M.2 boot adapter cable connection
  3. 如有需要，請將快閃記憶體電源模組纜線重新連接到延長線。
    圖 3. 連接快閃記憶體電源模組纜線
    Flash power module cable connection
  4. 重新安裝前方上蓋。請參閱安裝前方上蓋。
  5. 完成零件更換。請參閱完成零件更換。

示範影片

觀看 YouTube 上的程序
