安裝後方空氣擋板
請依照本節中的指示安裝後方空氣擋板。
程序
- 將後方空氣擋板卡榫與機箱兩側的後方空氣擋板插槽對齊，然後將後方空氣擋板向下放入伺服器中。註
- 合上記憶體模組接頭兩端的固定夾，然後安裝後方空氣擋板以達到適當散熱。
- 後方空氣擋板看起來可能與圖例不同。

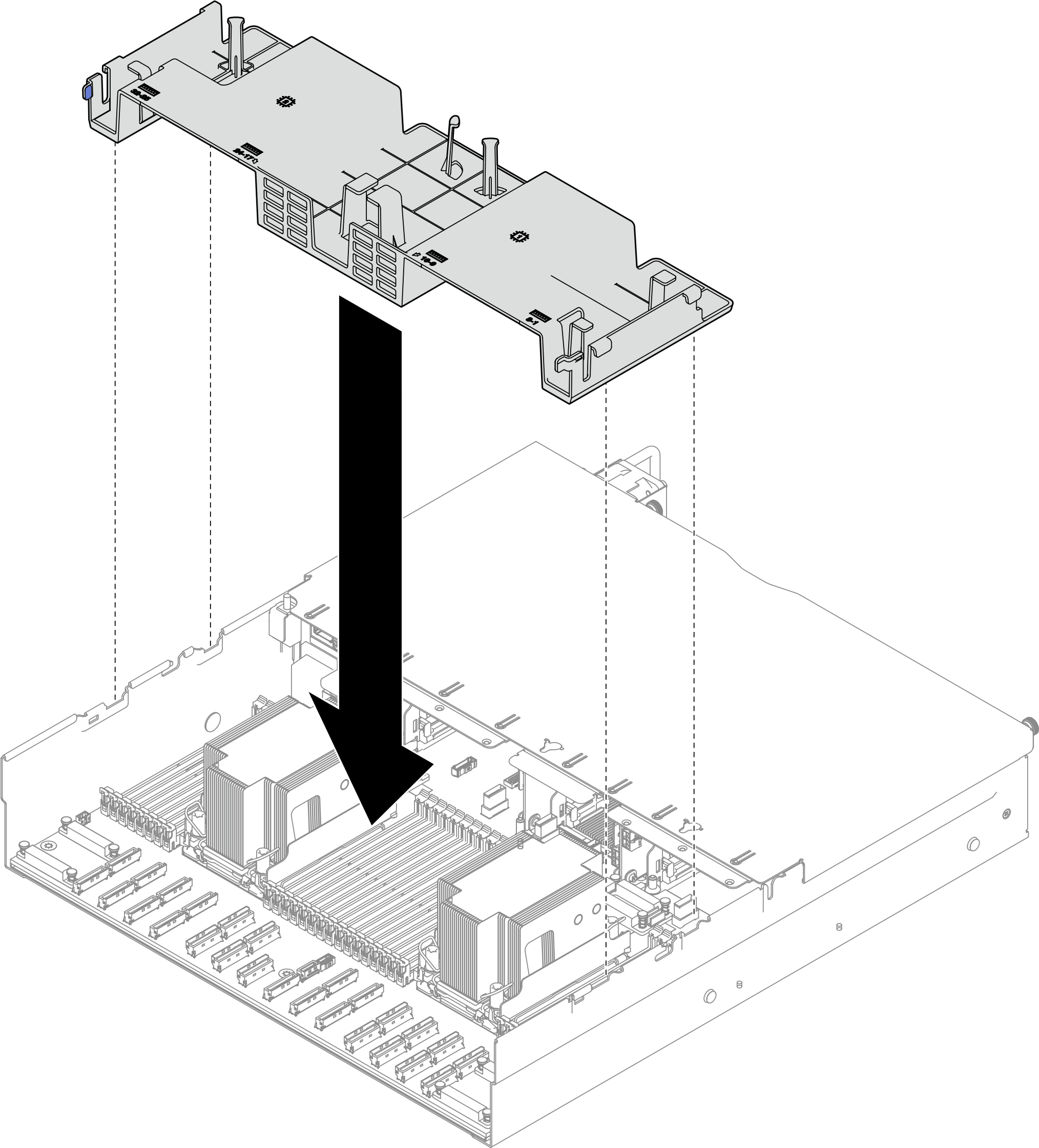

圖 1. 安裝後方空氣擋板
在您完成之後
- 如有需要，請重新安裝 FHFL 擴充卡。請參閱安裝 PCIe 擴充卡。
- 將 PCIe 擴充卡纜線重新連接到主機板組件，然後將纜線穿過後方空氣擋板。如需詳細資料，請參閱PCIe 擴充卡纜線佈線。
- 如有需要，請將 M.2 纜線重新連接到 M.2 開機配接卡。
將纜線連接到 M.2 開機配接卡。
將纜線上的導線環固定到接頭上。圖 2. M.2 開機配接卡纜線連接方式
- 如有需要，請將快閃記憶體電源模組纜線重新連接到延長線。圖 3. 連接快閃記憶體電源模組纜線
- 重新安裝前方上蓋。請參閱安裝前方上蓋。
- 完成零件更換。請參閱完成零件更換。
