뒷면 공기 조절 장치 설치
이 섹션의 지침에 따라 뒷면 공기 조절 장치를 설치하십시오.
절차
- 뒷면 공기 조절 장치 탭을 섀시 양쪽의 뒷면 공기 조절 장치 슬롯에 맞춘 다음 뒷면 공기 조절 장치를 서버에 넣으십시오.주
- 적절한 냉각을 위해 뒷면 공기 조절 장치를 설치하기 전에 메모리 모듈 커넥터 각 끝에 있는 고정 클립을 닫으십시오.
- 뒷면 공기 조절 장치는 그림과 약간 다를 수 있습니다.

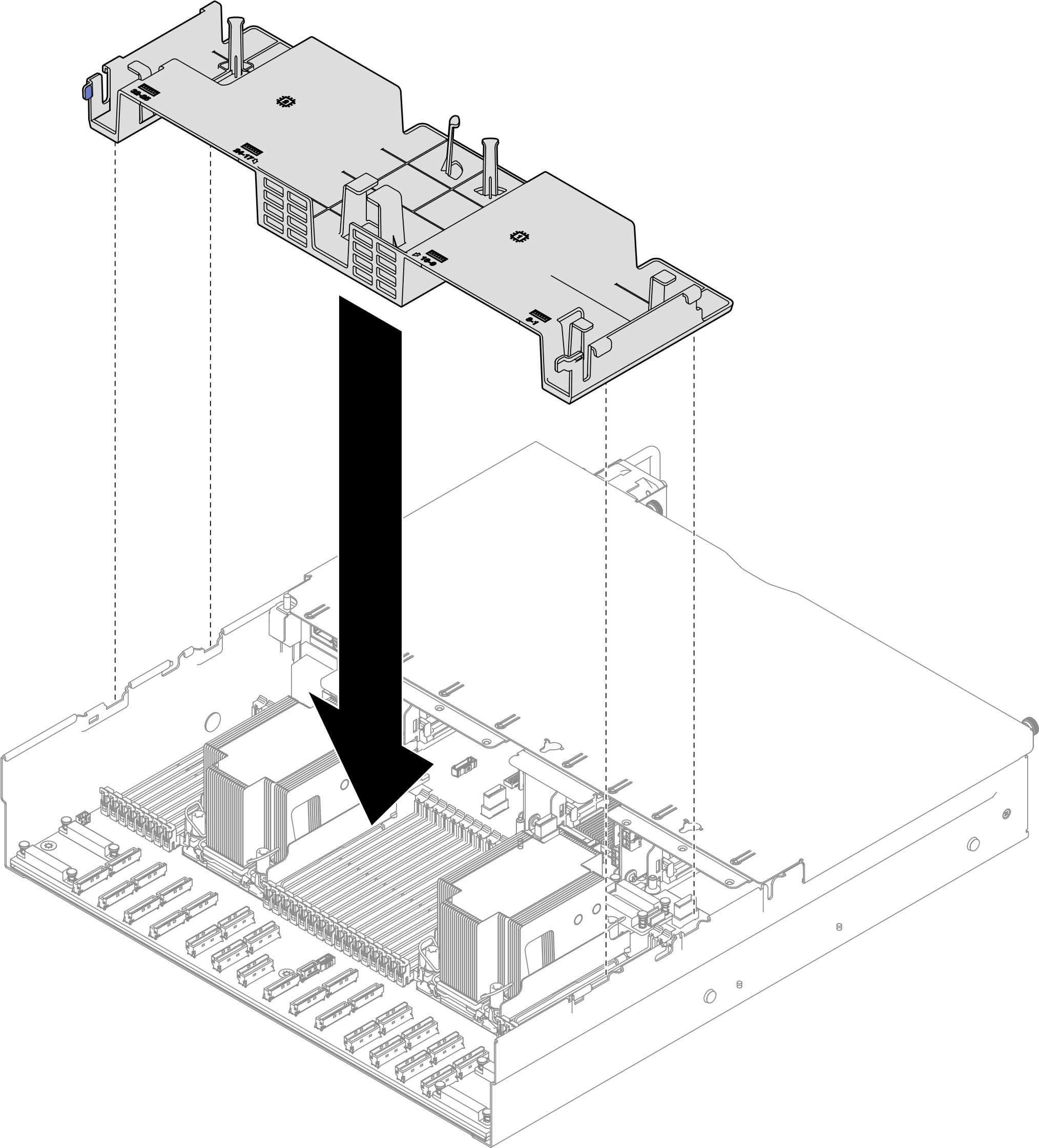

그림 1. 뒷면 공기 조절 장치 설치
완료한 후
- 필요한 경우 FHFL 라이저를 다시 설치하십시오. PCIe 라이저 설치의 내용을 참조하십시오.
- PCIe 라이저 케이블을 시스템 보드 어셈블리에 다시 연결하고 뒷면 공기 조절 장치를 통해 케이블을 배선하십시오. 자세한 정보는 PCIe 라이저 케이블 배선의 내용을 참조하십시오.
- 필요한 경우 M.2 케이블을 M.2 부트 어댑터에 다시 연결하십시오.
케이블을 M.2 부트 어댑터에 연결하십시오.

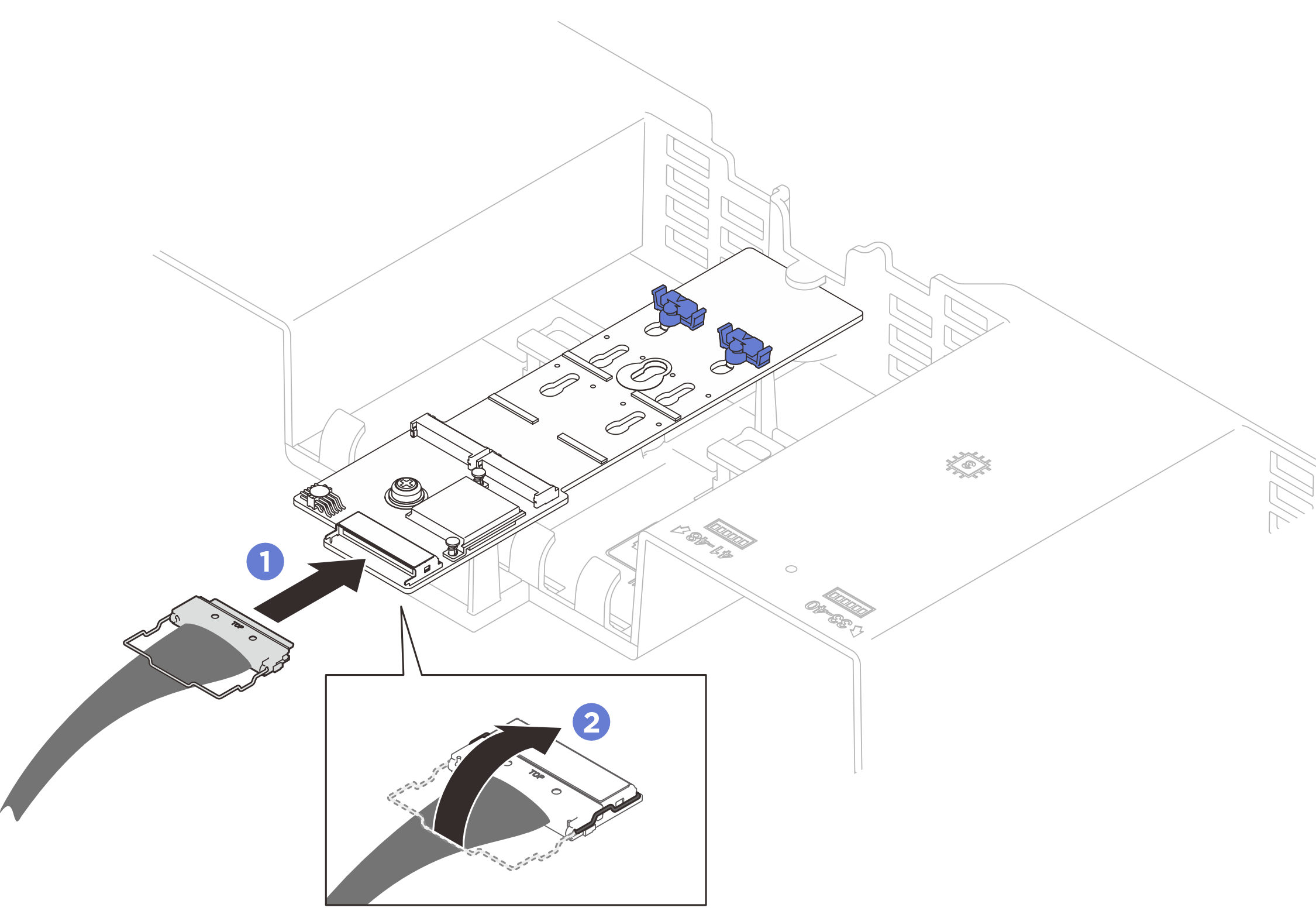

커넥터에 케이블의 와이어 베일을 거십시오.그림 2. M.2 부트 어댑터 케이블 연결
- 필요한 경우 플래시 전원 모듈 케이블을 확장 케이블에 다시 연결하십시오.그림 3. 플래시 전원 모듈 케이블 연결
- 앞쪽 윗면 덮개를 다시 설치하십시오. 앞면 윗면 덮개 설치의 내용을 참조하십시오.
- 부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오.
