Installazione del deflettore d'aria posteriore
Seguire le istruzioni riportate in questa sezione per installare il deflettore d'aria posteriore.
Informazioni su questa attività
Attenzione
Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
Procedura
- Allineare le linguette del deflettore d'aria posteriore agli appositi slot su entrambi i lati dello chassis, quindi abbassare il deflettore d'aria posteriore per inserirlo nel server.Nota
- Chiudere il fermo di blocco a ogni estremità del connettore del modulo di memoria prima di installare il deflettore d'aria posteriore per garantire un raffreddamento adeguato.
- Il deflettore d'aria posteriore potrebbe avere un aspetto diverso rispetto alla figura.

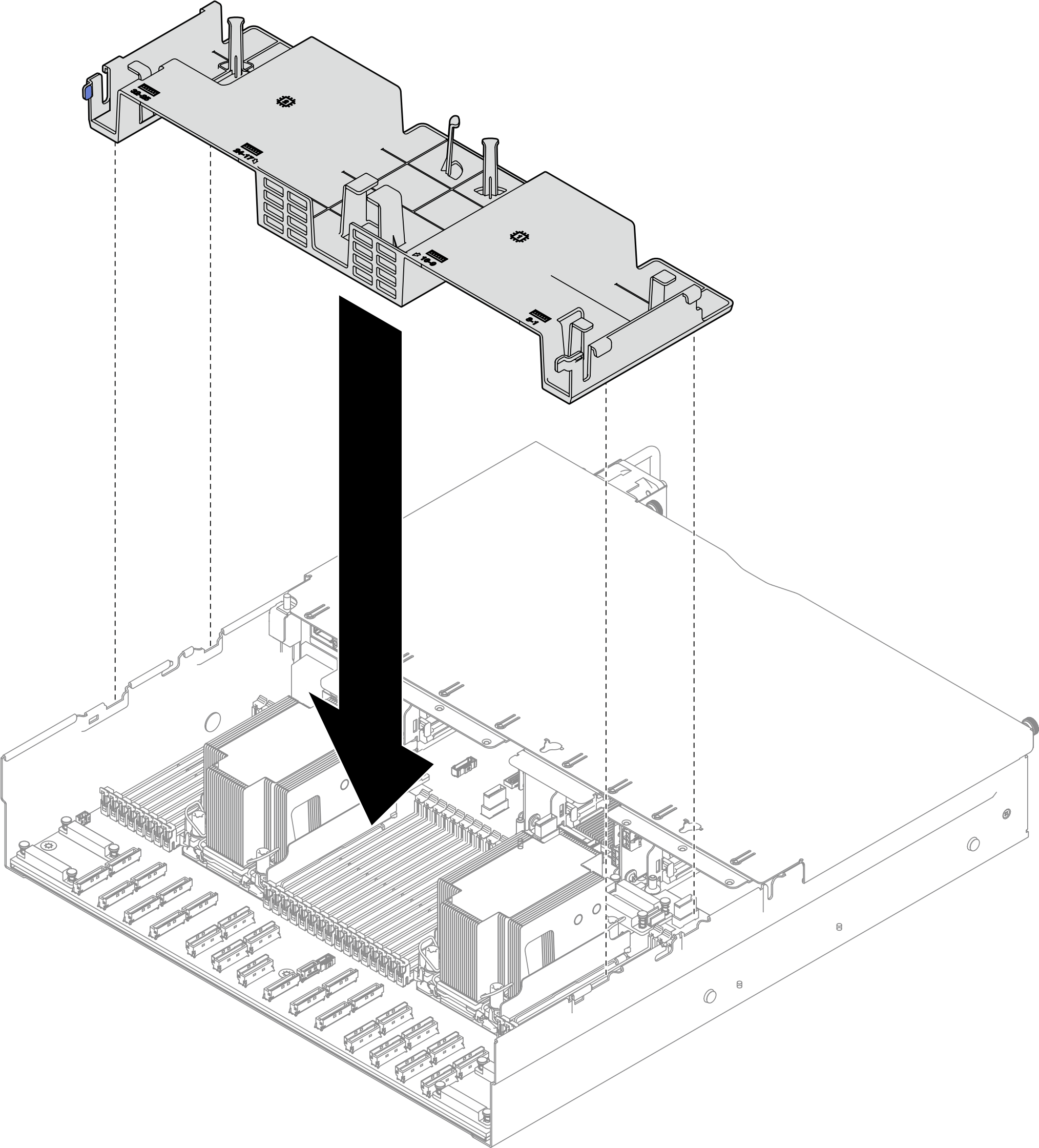

Figura 1. Installazione del deflettore d'aria posteriore
Dopo aver terminato
- Reinstallare le schede verticali FHFL se necessario. Vedere Installazione di una scheda verticale PCIe.
- Ricollegare i cavi della scheda verticale PCIe all'assieme della scheda di sistema e instradare i cavi attraverso il deflettore d'aria posteriore. Per maggiori dettagli, vedere Instradamento dei cavi delle schede verticali PCIe.
- Se necessario, ricollegare il cavo M.2 all'adattatore di avvio M.2.
Collegare il cavo all'adattatore di avvio M.2.
Agganciare il fermo del cavo sul connettore.Figura 2. Connessione dei cavi per l'adattatore di avvio M.2
- Se necessario, ricollegare il cavo del modulo di alimentazione Flash alla prolunga.Figura 3. Collegamento del cavo del modulo di alimentazione Flash
- Reinstallare il coperchio superiore anteriore. Vedere Installazione del coperchio superiore anteriore.
- Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
