安装背面导风罩

按照本节中的说明安装背面导风罩。

关于本任务

注意
请阅读安装准则和安全检查核对表以确保操作安全。

过程

  1. 将背面导风罩卡扣与机箱两侧的背面导风罩插槽对齐；然后，将背面导风罩向下放入服务器。
    注
    • 在安装背面导风罩以进行适当散热前，请合上内存条接口两端的固定夹。
    • 具体的背面导风罩可能与插图有所不同。

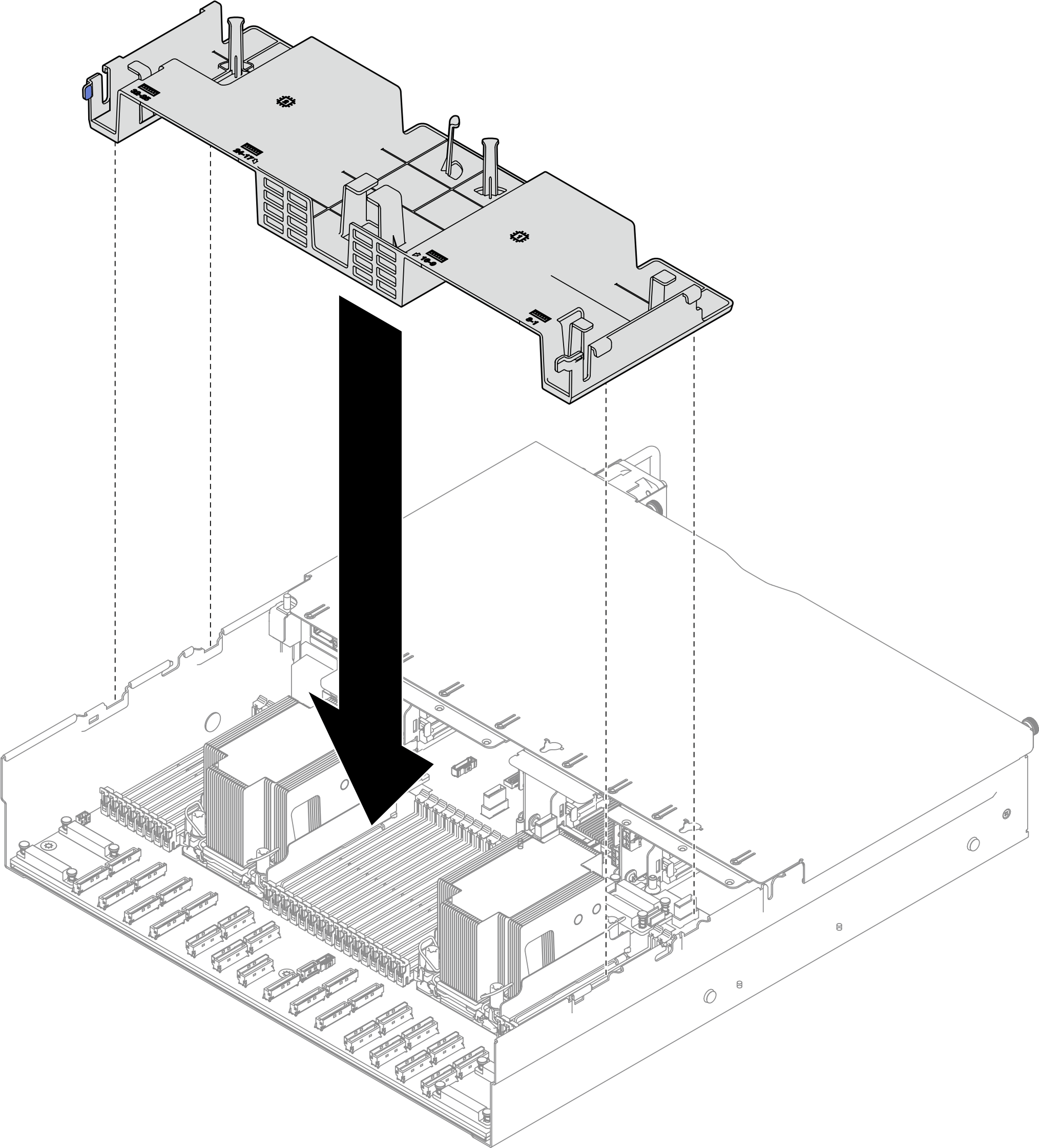

    图 1. 安装背面导风罩
    Rear air baffle installation
  2. 向下轻按背面导风罩直至其牢固就位。

完成之后

  1. 如有必要，请装回 FHFL 转接卡。请参阅安装 PCIe 转接件。
  2. 将 PCIe 转接卡线缆接回到主板组合件，并将线缆穿过背面导风罩。请参阅PCIe 转接卡线缆布放了解更多详细信息。
  3. 如果需要，请将 M.2 线缆重新连接到 M.2 引导适配器。
    • 将线缆连接到 M.2 引导适配器。
    • 将线缆上的丝架挂到接口上。
      图 2. M.2 引导适配器线缆连接
      M.2 boot adapter cable connection
  4. 如果需要，请重新将快速充电模块线缆与延长线缆连接。
    图 3. 连接快速充电模块线缆
    Flash power module cable connection
  5. 装回前顶盖。请参阅安装前顶盖。
  6. 完成部件更换。请参阅完成部件更换。
