Установка заднего дефлектора
В этом разделе приведены инструкции по установке заднего дефлектора.
Об этой задаче
Внимание
Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
Процедура
- Совместите язычки заднего дефлектора с предназначенными для него гнездами с обеих сторон рамы и опустите дефлектор в сервер.Прим.
- Перед установкой заднего дефлектора закройте фиксирующую защелку на каждом конце разъема модуля памяти для надлежащего охлаждения.
- Задний дефлектор может выглядеть иначе, чем на рисунке.

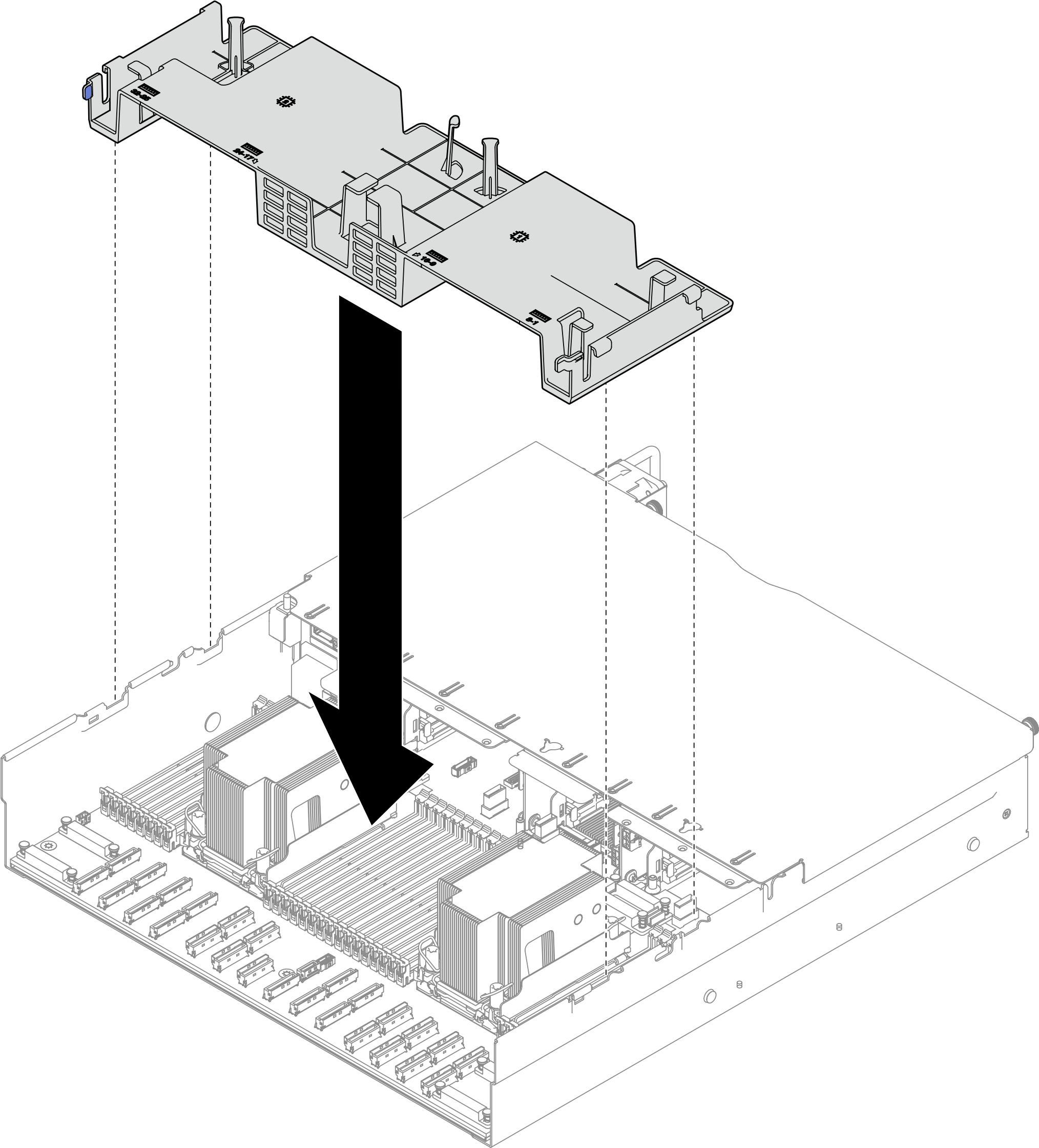

Рис. 1. Установка заднего дефлектора
После завершения
- При необходимости установите на место платы-адаптеры Riser максимальной высоты, полной длины. См. раздел Установка платы-адаптера Riser PCIe.
- Снова подключите кабели платы-адаптера Riser PCIe к блоку материнской платы и проложите их через задний дефлектор. Дополнительные сведения см. в разделе Прокладка кабелей для плат-адаптеров Riser PCIe.
- При необходимости подключите кабель M.2 к адаптеру загрузки M.2.
Подключите кабель к адаптеру загрузки M.2.
Закрепите металлическую ручку на кабеле в разъеме.Рис. 2. Подключение кабелей адаптера загрузки M.2
- При необходимости подключите кабель модуля питания флэш-памяти к удлинителю.Рис. 3. Подключение кабеля модуля питания флэш-памяти
- Установите на место передний верхний кожух. См. раздел Установка переднего верхнего кожуха.
- Завершите замену компонентов. См. раздел Завершение замены компонентов.
