ติดตั้งแผ่นกั้นลมด้านหลัง
ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งแผ่นกั้นลมด้านหลัง
เกี่ยวกับงานนี้
ข้อควรสนใจ
อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
ขั้นตอน
- จัดแถบของแผ่นกั้นลมด้านหลังให้ตรงกับช่องใส่แผ่นกั้นลมด้านหลังทั้งสองข้างของตัวเครื่อง จากนั้น วางแผ่นกั้นลมด้านหลังลงในเซิร์ฟเวอร์หมายเหตุ
- ปิดคลิปยึดบนปลายของขั้วต่อโมดูลหน่วยความจำแต่ละอัน ก่อนติดตั้งแผ่นกั้นลมด้านหลัง เพื่อให้มีการระบายความร้อนที่เหมาะสม
- แผ่นกั้นลมด้านหลังอาจแตกต่างจากภาพประกอบ

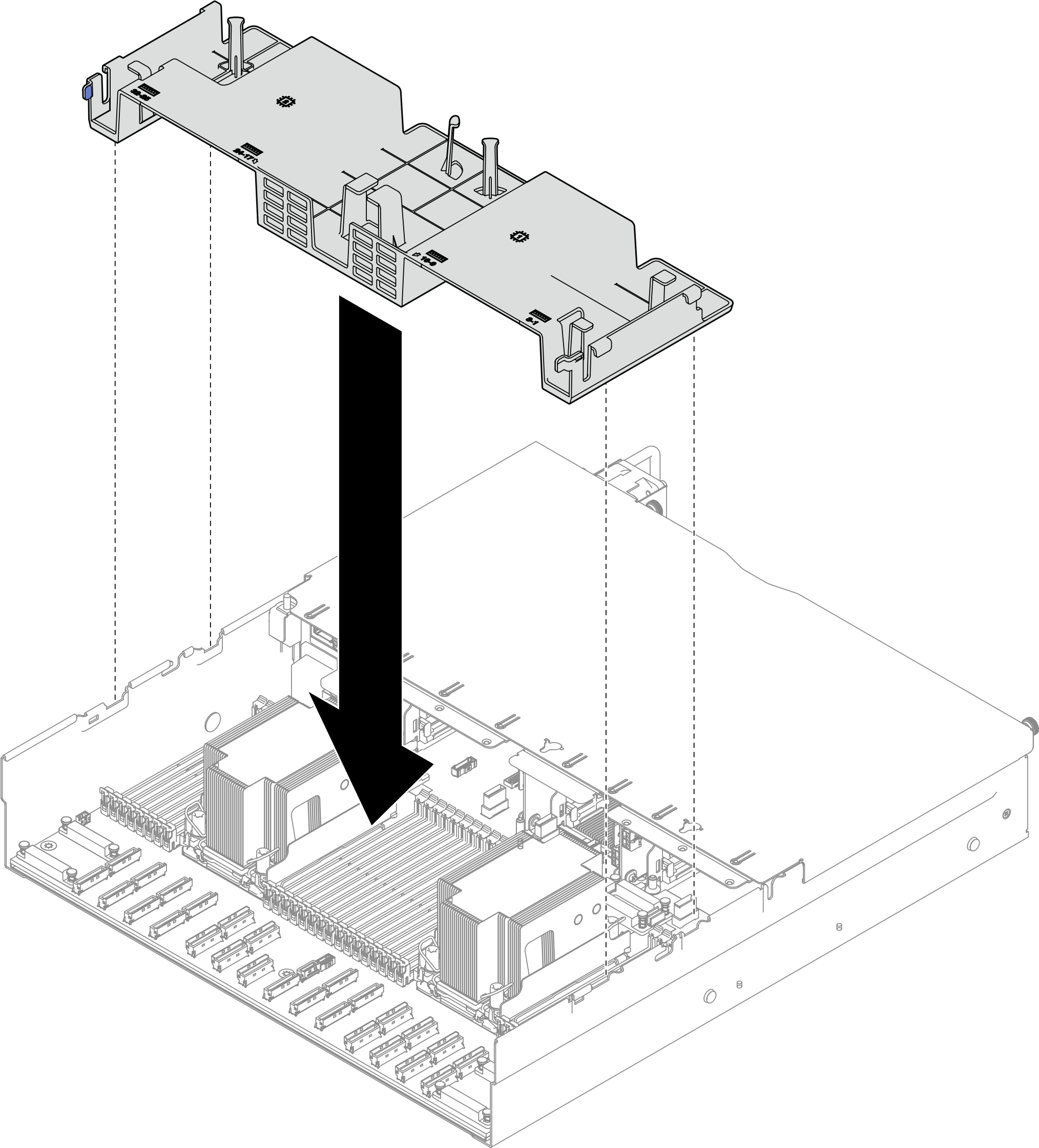

รูปที่ 1. การติดตั้งแผ่นกั้นลมด้านหลัง
หลังจากดำเนินการเสร็จ
- ติดตั้งตัวยก FHFL อีกครั้ง หากจำเป็น ดู ติดตั้งตัวยก PCIe
- ต่อสายตัวยก PCIe เข้ากับส่วนประกอบแผงระบบอีกครั้ง และเดินสายผ่านแผ่นกั้นลมด้านหลัง ดูรายละเอียดเพิ่มเติมได้ที่ การเดินสายตัวยก PCIe
- หากจำเป็น ให้เชื่อมต่อสาย M.2 เข้ากับอะแดปเตอร์บูต M.2 อีกครั้ง
เชื่อมต่อสายเข้ากับอะแดปเตอร์บูต M.2
เกี่ยวตัวเก็บสายบนสายเข้ากับขั้วต่อรูปที่ 2. การเชื่อมต่อสายอะแดปเตอร์บูต M.2
- หากจำเป็น ให้เชื่อมต่อสายโมดูลพลังงานแบบแฟลชเข้ากับสายต่อขยายอีกครั้งรูปที่ 3. การต่อสายโมดูลพลังงานแบบแฟลช
- ติดตั้งฝาครอบด้านบนด้านหน้ากลับเข้าที่ โปรดดู ติดตั้งฝาครอบด้านบนด้านหน้า
- ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
