Installation de la grille d’aération arrière

Suivez les instructions de la présente section pour installer la grille d’aération arrière.

À propos de cette tâche

Avertissement

Procédure

Alignez les pattes de la grille d’aération arrière sur les encoches correspondantes sur les deux côtés du châssis. Ensuite, insérez la grille d’aération arrière dans le serveur.
Remarque
- Fermez la patte de retenue à chaque extrémité du connecteur du module de mémoire avant d’installer la grille d’aération arrière pour assurer un refroidissement correct.
- La grille d’aération arrière peut sembler légèrement différente de l’illustration.

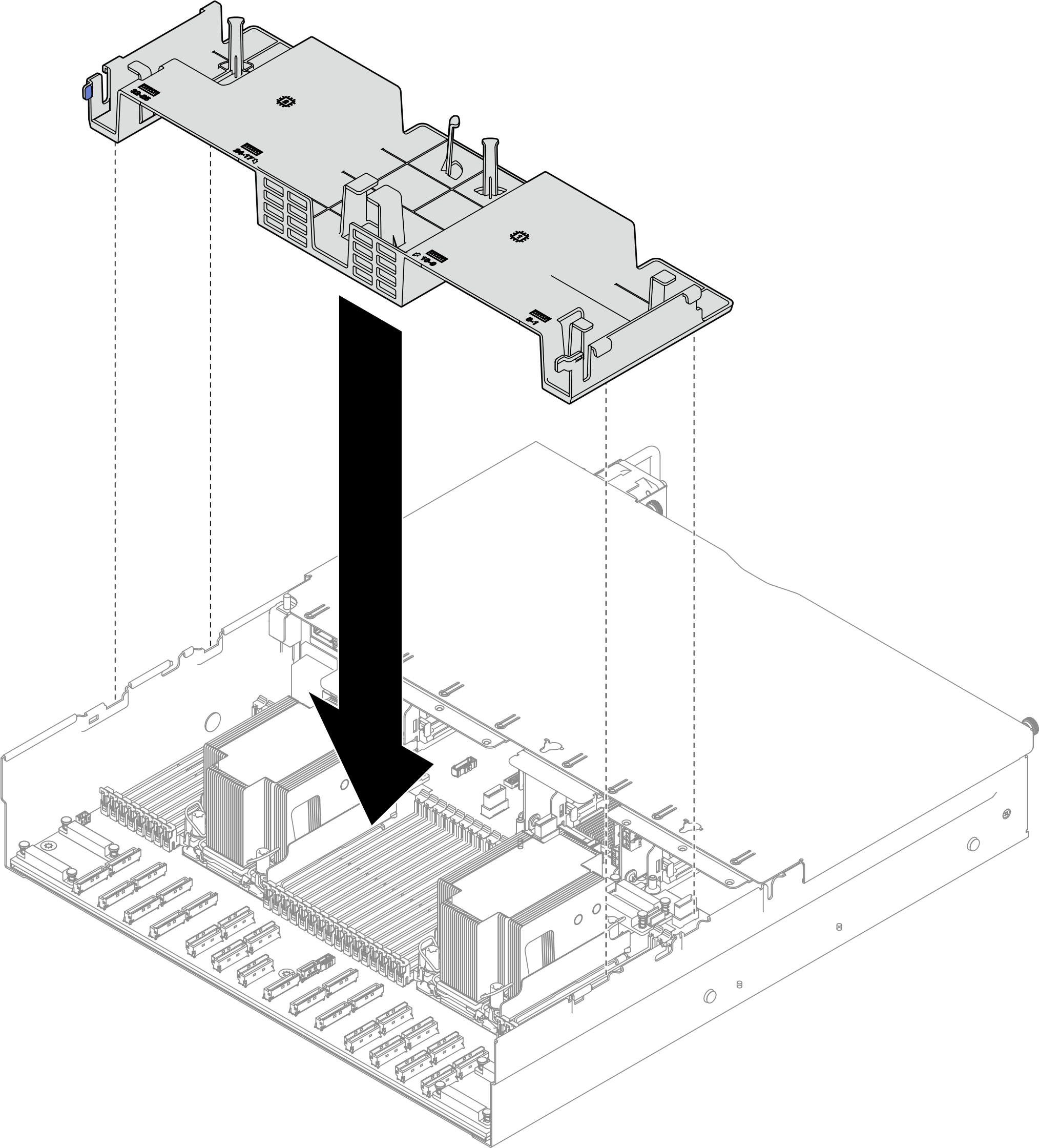

Figure 1. Installation de la grille d’aération arrière
Appuyez délicatement sur la grille d’aération arrière jusqu’à ce qu’elle soit bien en place.

Après avoir terminé

Si nécessaire, retirez les cartes mezzanines FHFL. Voir Installation d’une carte mezzanine PCIe.
Rebranchez les câbles de la carte mezzanine PCIe sur le bloc carte mère et acheminez les câbles par la grille d’aération arrière. Voir Cheminement des câbles de la carte mezzanine PCIe pour en savoir plus.
Si besoin, rebranchez le câble M.2 sur l’adaptateur d’amorçage M.2.
- Branchez le câble sur l’adaptateur d’amorçage M.2.
- Accrochez le crochet de câble sur le connecteur.
  Figure 2. Branchement du câble de l’adaptateur d’amorçage M.2
Si besoin, reconnectez le câble du module d’alimentation flash à la rallonge.
Figure 3. Connexion du câble du module d’alimentation flash
Réinstallez le carter supérieur avant. Voir Installation du carter supérieur avant.
Terminez de remplacer les composants. Voir Fin du remplacement des composants.
