Retrait de la grille d’aération arrière

Suivez les instructions de la présente section pour retirer la grille d’aération arrière.

Procédure

1. Préparez-vous à cette tâche.
   1. Retirez le carter supérieur avant. Voir Retrait du carter supérieur avant.
   2. Si nécessaire, retirez les cartes mezzanines FHFL. Voir Retrait d’une carte mezzanine PCIe.
2. Si un module d’alimentation flash est installé sur la grille d’aération avant, débranchez le câble du module d’alimentation flash de la rallonge.
   Figure 1. Déconnexion du câble du module d’alimentation flash


3. Débranchez le câble M.2 de l’adaptateur d’amorçage M.2. si l’adaptateur d’amorçage M.2 est installé sur la grille d’aération avant.
   1. Décrochez le crochet de câble du connecteur.
   2. Débranchez le câble de l’adaptateur d’amorçage M.2.

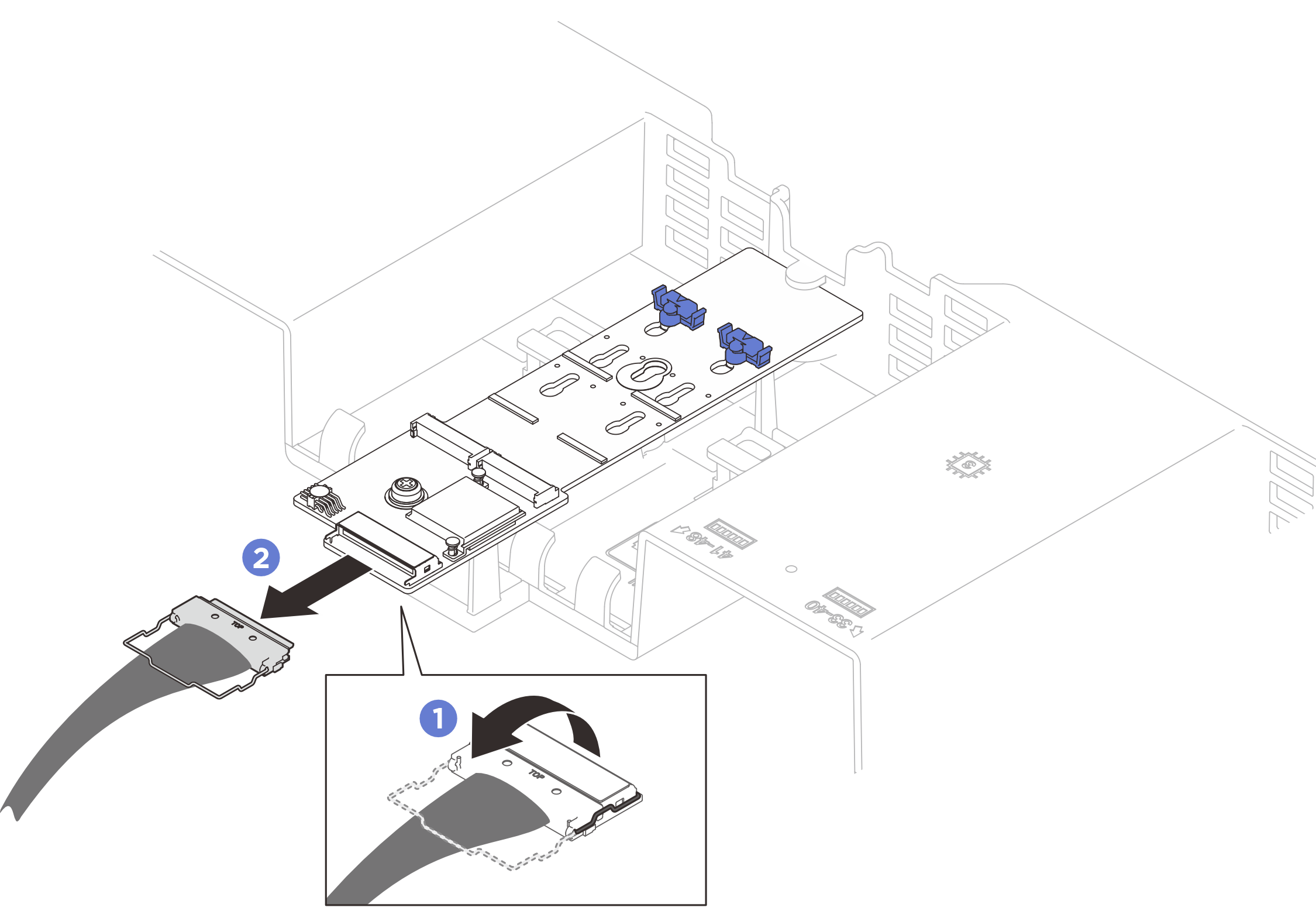

      Figure 2. Déconnexion du câble de l’adaptateur d’amorçage M.2


4. Débranchez tous les câbles de la carte mezzanine PCIe du bloc carte mère.
5. Retirez la grille d’aération arrière.
   1. Poussez légèrement les onglets bleus côté gauche et droit vers l’intérieur, dans la direction du centre du serveur.
   2. Soulevez la grille d’aération arrière et retirez-la du châssis.

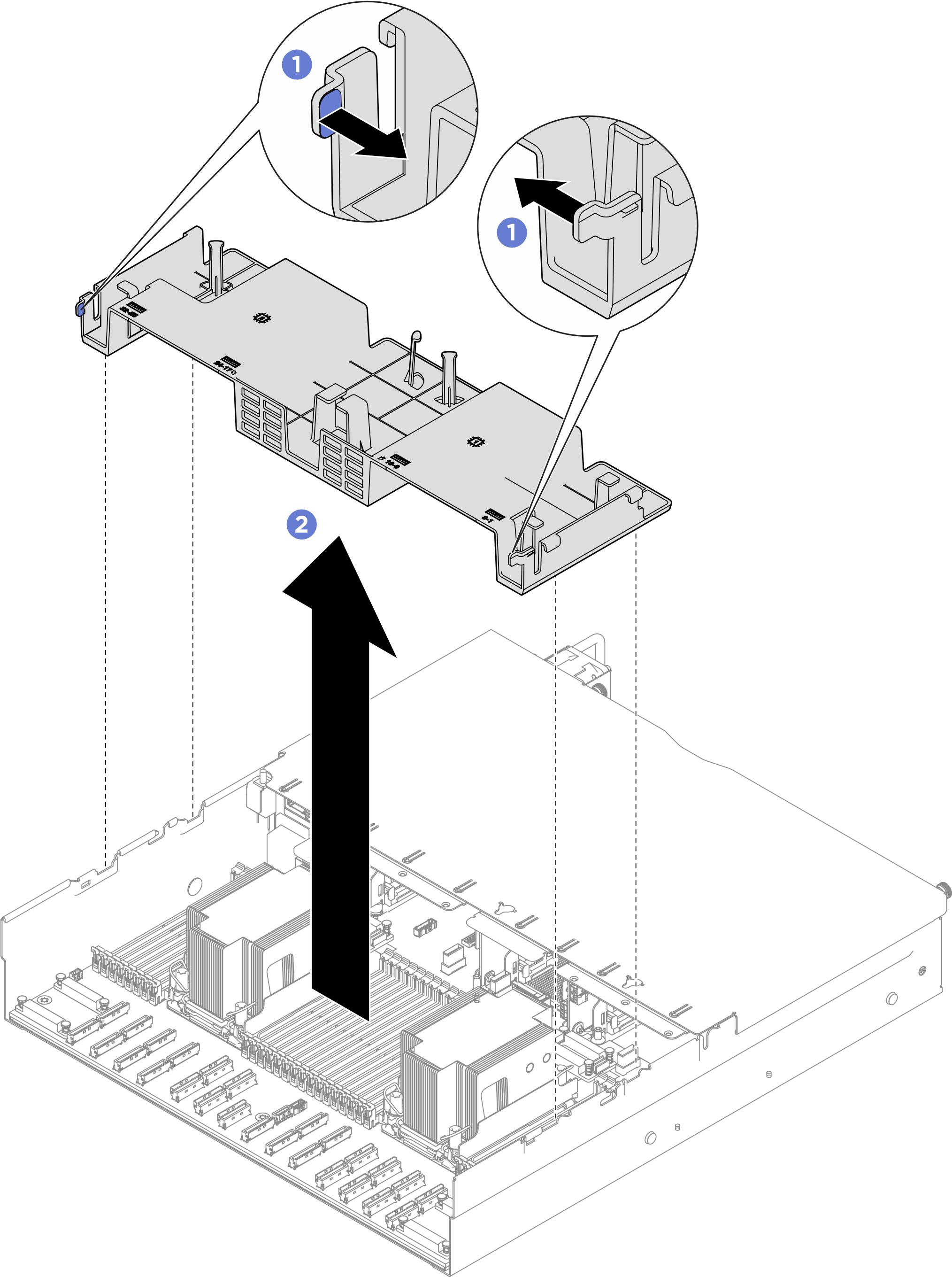

      Figure 3. Retrait de la grille d’aération arrière

      Avertissement

      Avant de mettre le serveur sous tension, réinstallez la grille d’aération avant et la grille d’aération arrière pour assurer une ventilation et un refroidissement corrects du système. Si vous utilisez le serveur sans grille d’aération, vous risquez d’endommager les composants serveur.

      Remarque

      La grille d’aération arrière peut sembler légèrement différente de l’illustration.
