卸下背面导风罩

按照本节中的说明卸下背面导风罩。

过程

1. 为本任务做好准备。
   1. 卸下前顶盖。请参阅卸下前顶盖。
   2. 如有必要，请卸下 FHFL 转接卡。请参阅卸下 PCIe 转接件。
2. 如果正面导风罩上安装了快速充电模块，请将快速充电模块线缆与延长线缆断开连接。
   图 1. 拔下快速充电模块线缆


3. 如果 M.2 引导适配器安装在正面导风罩上，请从 M.2 引导适配器上拔下 M.2 线缆。
   1. 从接口上松开线缆上的丝架。
   2. 从 M.2 引导适配器上拔下线缆。

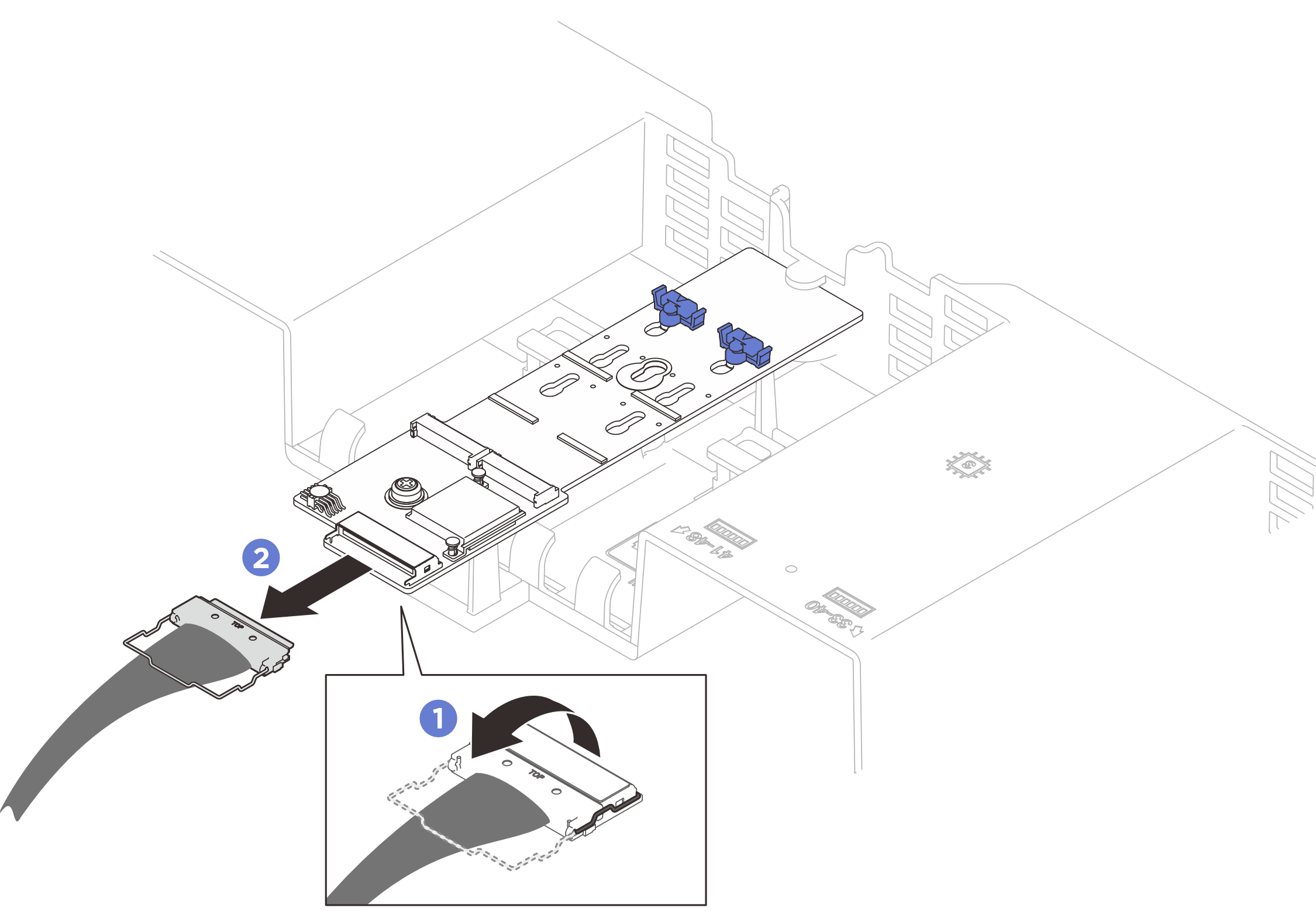

      图 2. 断开 M.2 引导适配器线缆


4. 从主板组合件上拔下所有 PCIe 转接卡线缆。
5. 卸下背面导风罩。
   1. 将左右蓝色卡扣向内朝着服务器中心轻轻推动。
   2. 提起背面导风罩并将其从机箱中卸下。

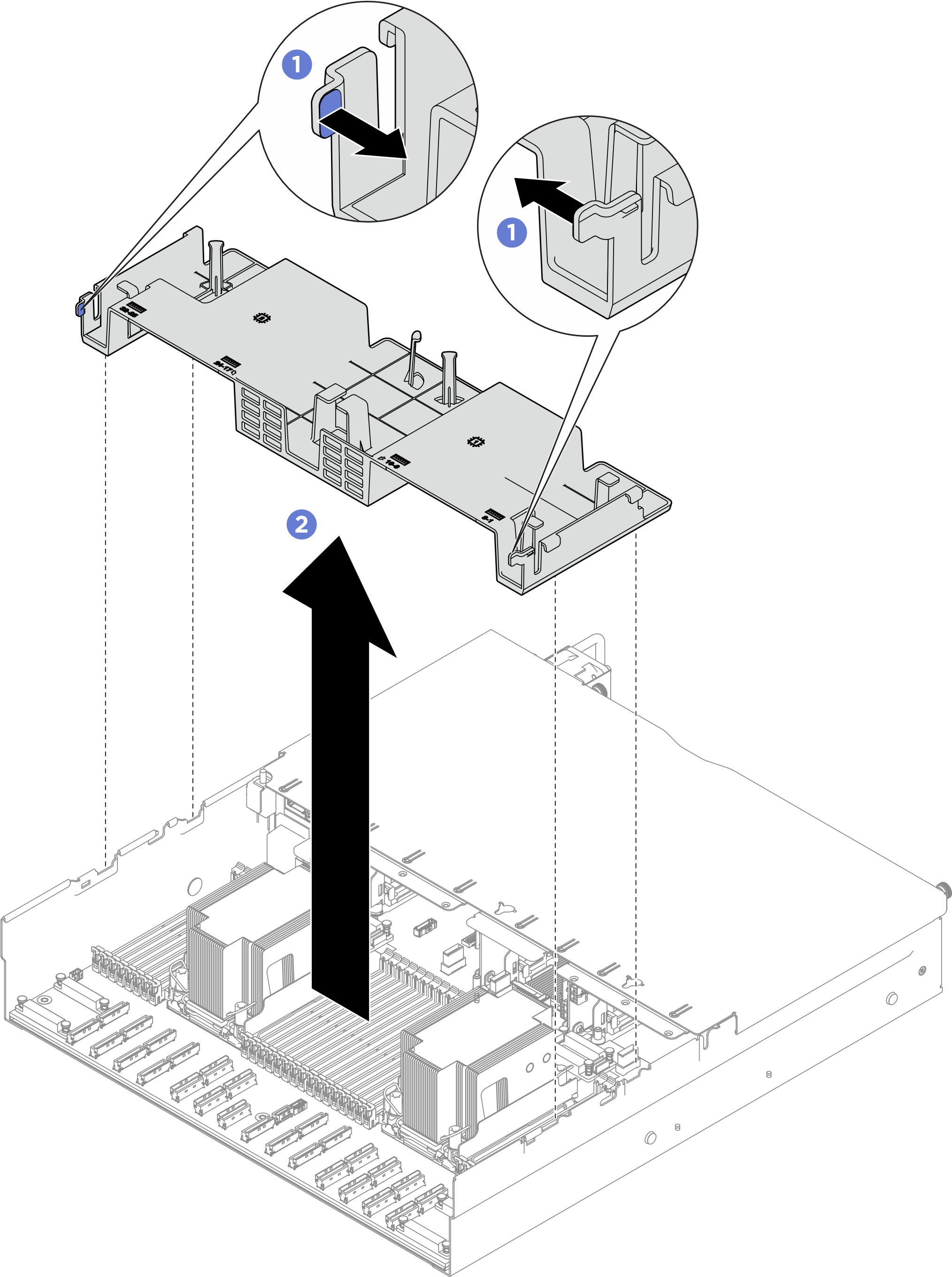

      图 3. 卸下背面导风罩

      注意

      为了确保正常散热和空气流通，请在开启服务器之前装回正面导风罩和背面导风罩。卸下导风罩后运行服务器可能会损坏服务器组件。

      注

      具体的背面导风罩可能与插图有所不同。
