Extracción del deflector de aire posterior

Siga las instrucciones que aparecen en esta sección para quitar el deflector de aire posterior.

Procedimiento

1. Prepárese para esta tarea.
   1. Quite la cubierta superior frontal. Consulte Extracción de la cubierta superior frontal.
   2. Quite las expansiones de FHFL si es necesario. Consulte Extracción de una tarjeta de expansión PCIe.
2. Si hay un módulo de alimentación flash instalado en el deflector de aire frontal, desconecte el cable del módulo flash del cable de extensión.
   Figura 1. Desconexión del cable del módulo de alimentación flash


3. Si el adaptador de arranque M.2 está instalado en el deflector de aire frontal, desconecte el cable M.2 del adaptador de arranque M.2.
   1. Desenganche la barra del cable del conector.
   2. Desconecte el cable del adaptador de arranque M.2.
      Figura 2. Desconexión de los cables del adaptador de arranque M.2


4. Desconecte todos los cables de expansión PCIe del conjunto de la placa del sistema.
5. Quite el deflector de aire posterior.
   1. Empuje ligeramente las pestañas azules derecha e izquierda hacia dentro, hasta el centro del servidor.
   2. Levante el deflector de aire posterior y quítelo del chasis.

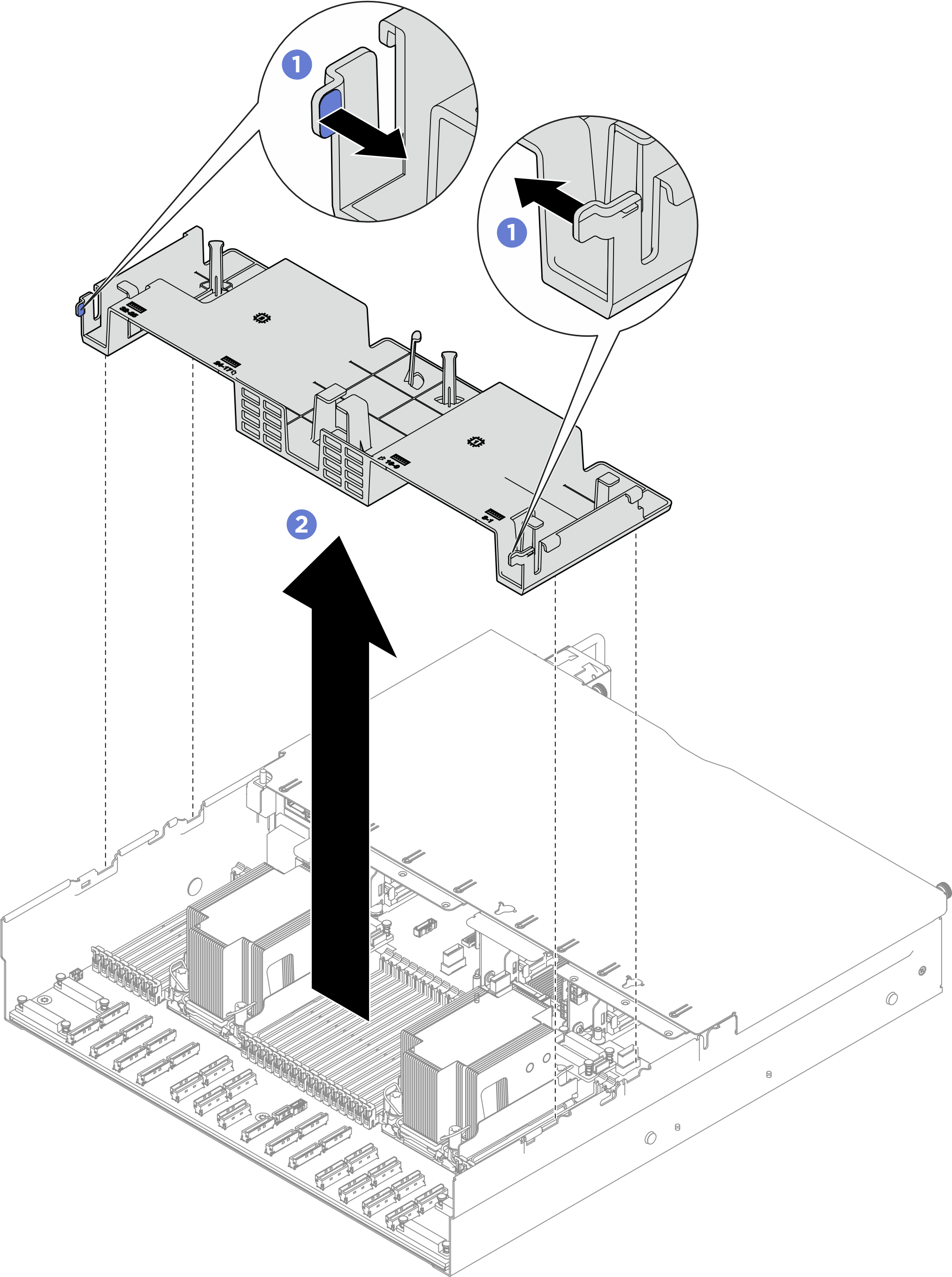

      Figura 3. Extracción del deflector de aire posterior

      Atención

      Para permitir una refrigeración y un flujo de aire adecuados, vuelva a instalar los deflectores de aire frontal y posterior antes de encender el servidor. Si utiliza el servidor con el deflector de aire extraído, pueden producirse daños en los componentes de dicho servidor.

      Nota

      El deflector de aire posterior podría tener un aspecto diferente del que presenta la ilustración.
