Extracción del deflector de aire frontal

Siga las instrucciones que aparecen en esta sección para quitar el deflector de aire frontal.

Procedimiento

1. Quite la cubierta superior frontal. Consulte Extracción de la cubierta superior frontal.
2. Si hay un módulo de alimentación flash instalado en el deflector de aire frontal, desconecte el cable del módulo flash del cable de extensión.
   Figura 1. Desconexión del cable del módulo de alimentación flash


3. Si el adaptador de arranque M.2 está instalado en el deflector de aire frontal, desconecte el cable M.2 del adaptador de arranque M.2.
   1. Desenganche la barra del cable del conector.
   2. Desconecte el cable del adaptador de arranque M.2.
      Figura 2. Desconexión de los cables del adaptador de arranque M.2


4. Levante los cables direccionados por el deflector de aire frontal y apártelos.
5. Sujete el deflector de aire frontal y levántelo con cuidado para quitarlo del chasis.

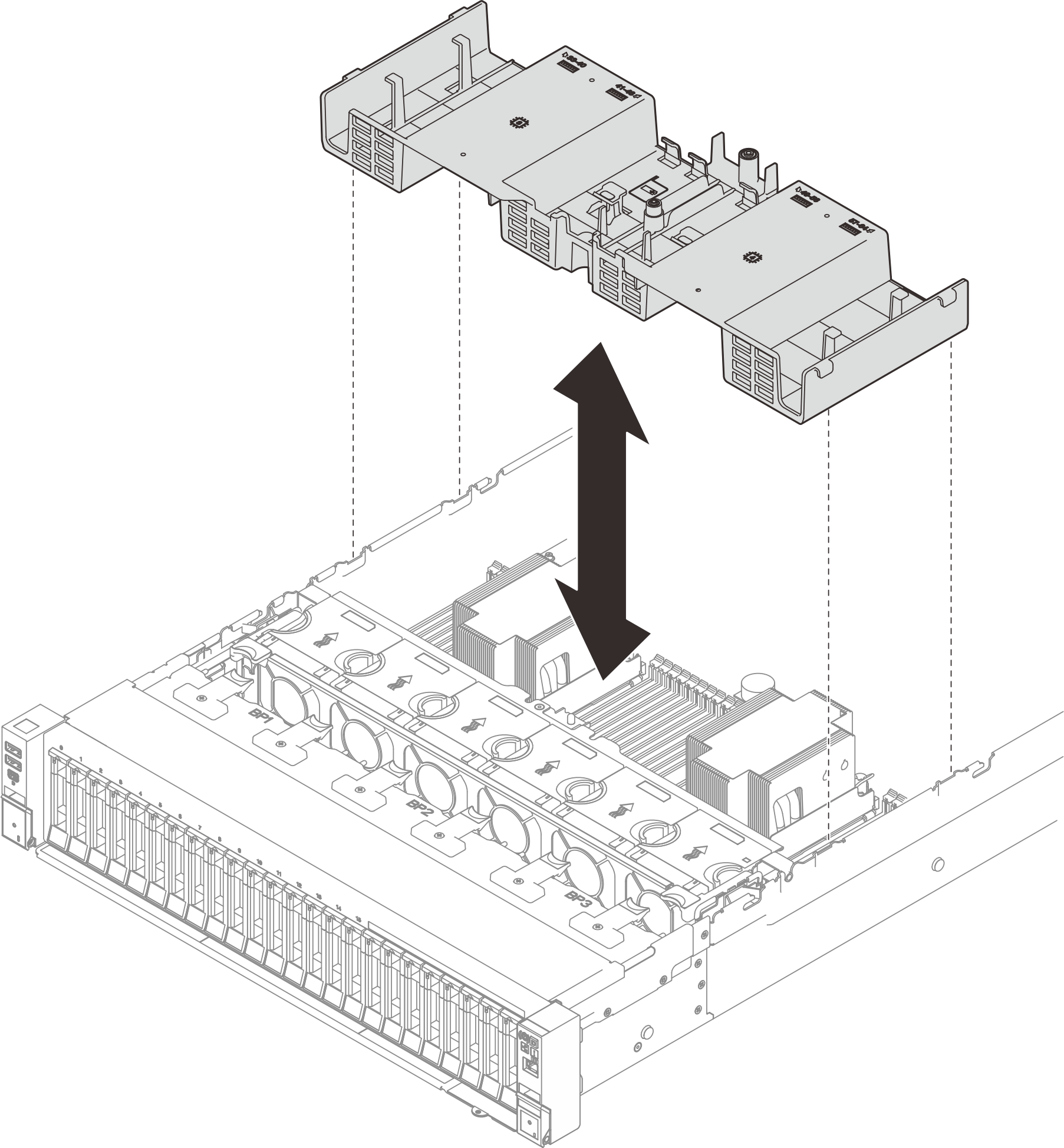

   Figura 3. Extracción del deflector de aire frontal

   Atención

   Para permitir una refrigeración y un flujo de aire adecuados, vuelva a instalar los deflectores de aire frontal y posterior antes de encender el servidor. Si utiliza el servidor con el deflector de aire extraído, pueden producirse daños en los componentes de dicho servidor.
