Снятие переднего дефлектора

В этом разделе приведены инструкции по снятию переднего дефлектора.

Процедура

1. Снимите передний верхний кожух. См. раздел Снятие переднего верхнего кожуха.
2. Если на переднем дефлекторе установлен модуль питания флэш-памяти, отключите кабель этого модуля от удлинителя.
   Рис. 1. Отключение кабеля модуля питания флэш-памяти


3. Если на переднем дефлекторе установлен адаптер загрузки M.2, отключите кабель M.2 от адаптера загрузки M.2.
   1. Отсоедините металлическую ручку на кабеле от разъема.
   2. Отсоедините кабель от адаптера загрузки M.2.
      Рис. 2. Отключение кабеля адаптера загрузки M.2


4. Поднимите кабели, проложенные через передний дефлектор, и отложите их в сторону.
5. Возьмитесь за передний дефлектор и осторожно снимите его с рамы.

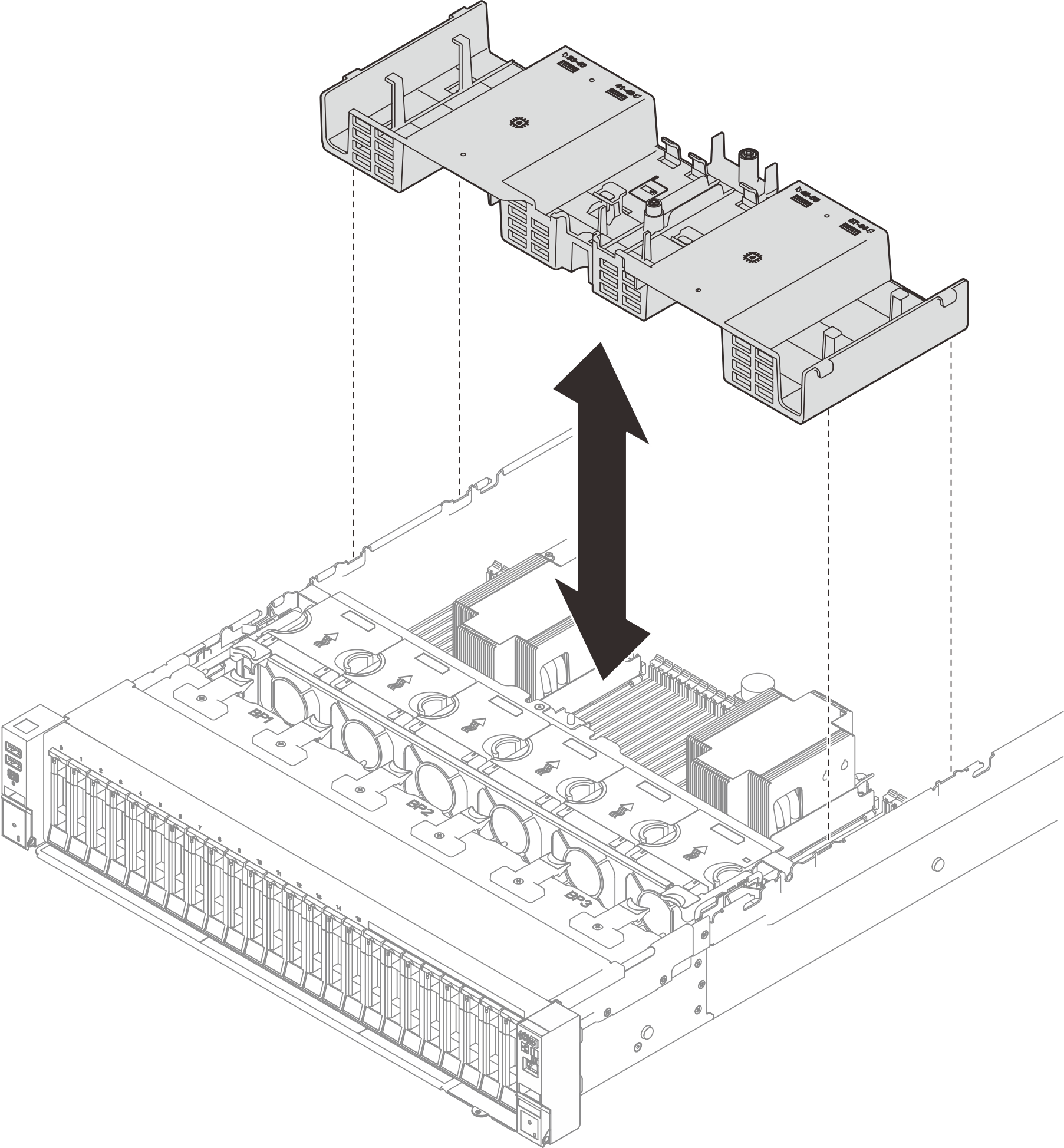

   Рис. 3. Снятие переднего дефлектора

   Внимание

   Для обеспечения надлежащего охлаждения и правильного воздушного потока перед включением сервера установите на место передний и задний дефлекторы. Использование сервера без дефлектора может привести к повреждению серверных компонентов.
