Instalación del deflector de aire posterior
Siga las instrucciones que aparecen en esta sección para instalar el deflector de aire posterior.
Acerca de esta tarea
Atención
Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
Procedimiento
- Alinee las pestañas del deflector de aire posterior con las ranuras del deflector de aire posterior ubicadas a ambos lados del chasis; luego, baje el deflector de aire posterior al servidor.Nota
- Cierre el clip de sujeción en cada extremo del conector del módulo de memoria antes de instalar el deflector de aire posterior para un enfriamiento adecuado.
- El deflector de aire posterior podría tener un aspecto diferente del que presenta la ilustración.

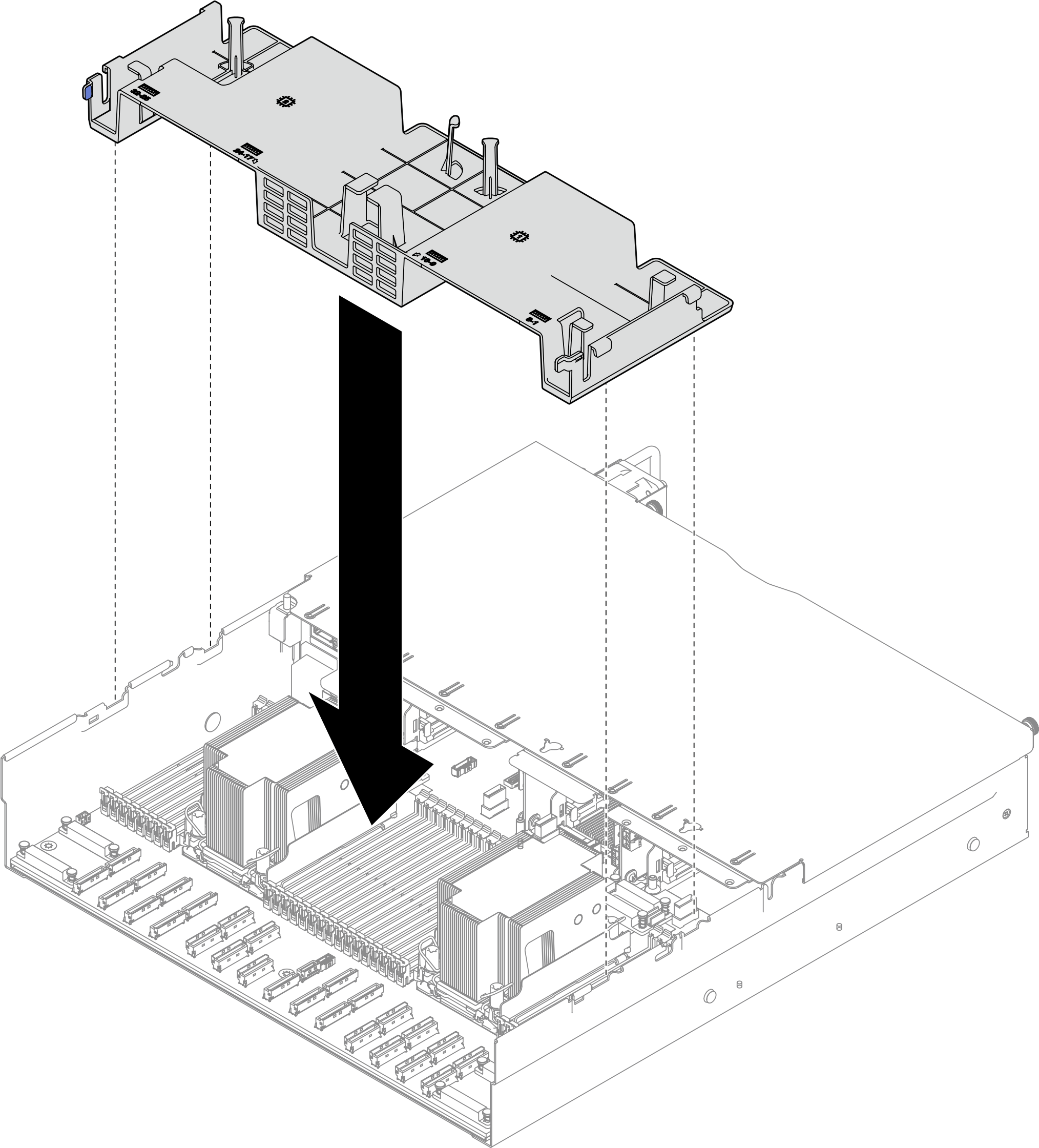

Figura 1. Instalación del deflector de aire posterior
Después de finalizar
- Vuelva a instalar las expansiones de FHFL si es necesario. Consulte Instalación de una tarjeta de expansión PCIe.
- Vuelva a conectar los cables de expansión PCIe conjunto de la placa del sistema y disponga los cables por el deflector de aire posterior. Consulte Disposición de cables de la expansión PCIe para obtener más detalles.
- Si es necesario, vuelva a conectar el cable M.2 al adaptador de arranque M.2.
Conecte el cable al adaptador de arranque M.2.
Enganche la barra del cable al conector.Figura 2. Conexión de los cables del adaptador de arranque M.2
- Si es necesario, vuelva a conectar el cable del módulo de alimentación flash al cable de extensión.Figura 3. Conexión del cable al módulo de alimentación flash
- Vuelva a instalar la cubierta superior frontal. Consulte Instalación de la cubierta superior frontal.
- Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
