Hintere Luftführung installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um die hintere Luftführung zu installieren.

Zu dieser Aufgabe

Achtung

Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

Vorgehensweise

Richten Sie die Laschen der hinteren Luftführung an den Öffnungen für die hintere Luftführung an beiden Seiten des Gehäuses aus. Setzen Sie die hintere Luftführung in den Server ein.
Anmerkung
- Schließen Sie die Halteklammern an beiden Enden des Speichermodul-Steckplatzes, bevor Sie die hintere Luftführung für eine ordnungsgemäße Kühlung installieren.
- Das Aussehen der hinteren Luftführung weicht möglicherweise von den Abbildungen in diesem Abschnitt ab.

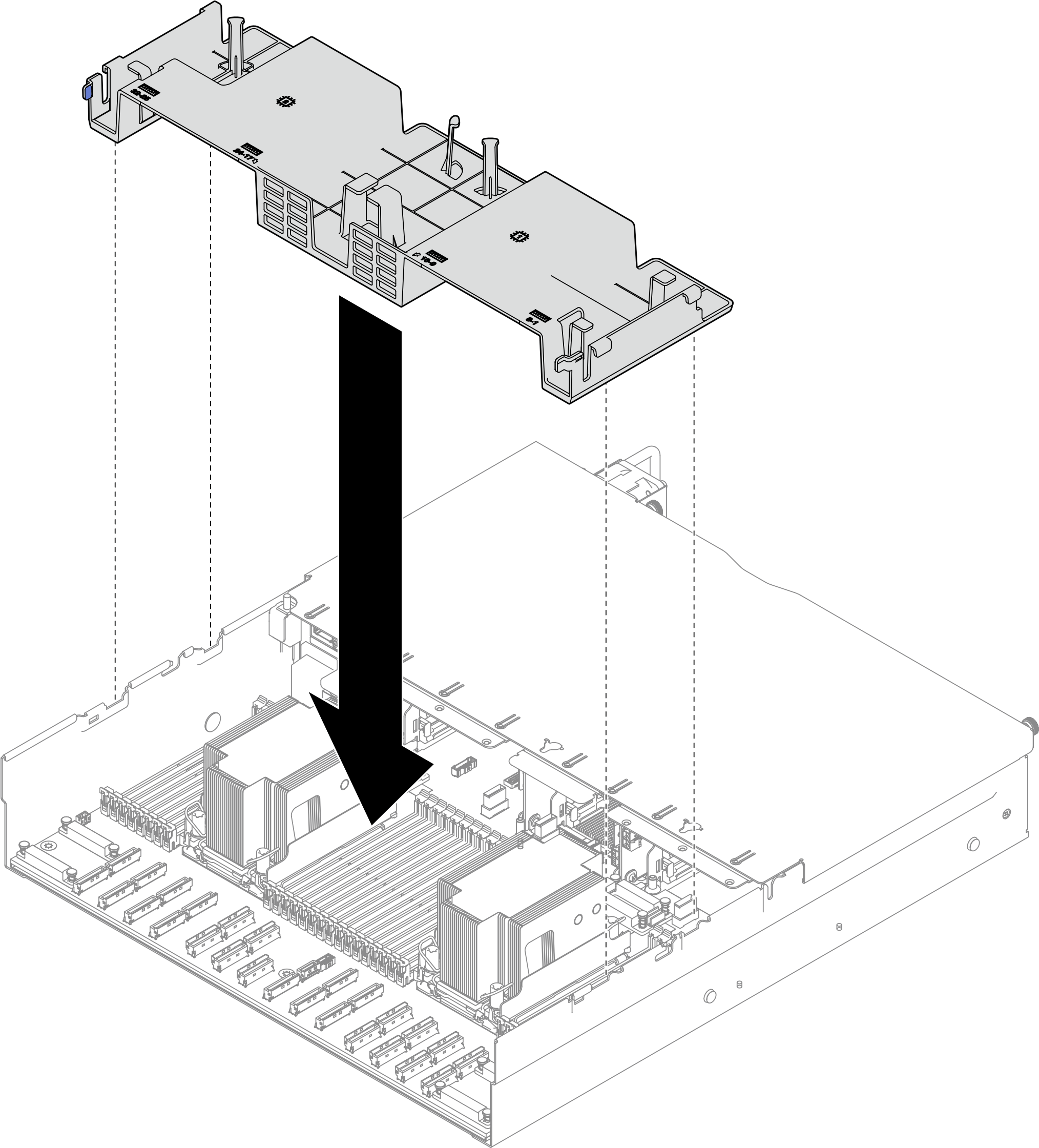

Abbildung 1. Installation der hinteren Luftführung
Drücken Sie die hintere Luftführung leicht nach unten, bis sie ordnungsgemäß eingesetzt ist.

Nach dieser Aufgabe

Falls erforderlich, installieren Sie die FHFL-Adapterkarten. Informationen dazu finden Sie im Abschnitt PCIe-Adapterkarte installieren.
Schließen Sie die Kabel des PCIe-Adapterkartes wieder an der Systemplatinenbaugruppe an und führen Sie die Kabel durch die hintere Luftführung. Weitere Informationen finden Sie unter Kabelführung für PCIe-Adapterkarte.
Falls erforderlich, schließen Sie das M.2-Kabel wieder an den M.2-Bootadapter an.
- Schließen Sie das Kabel am M.2-Bootadapter an.
- Haken Sie den Bügel am Kabel am Anschluss ein.

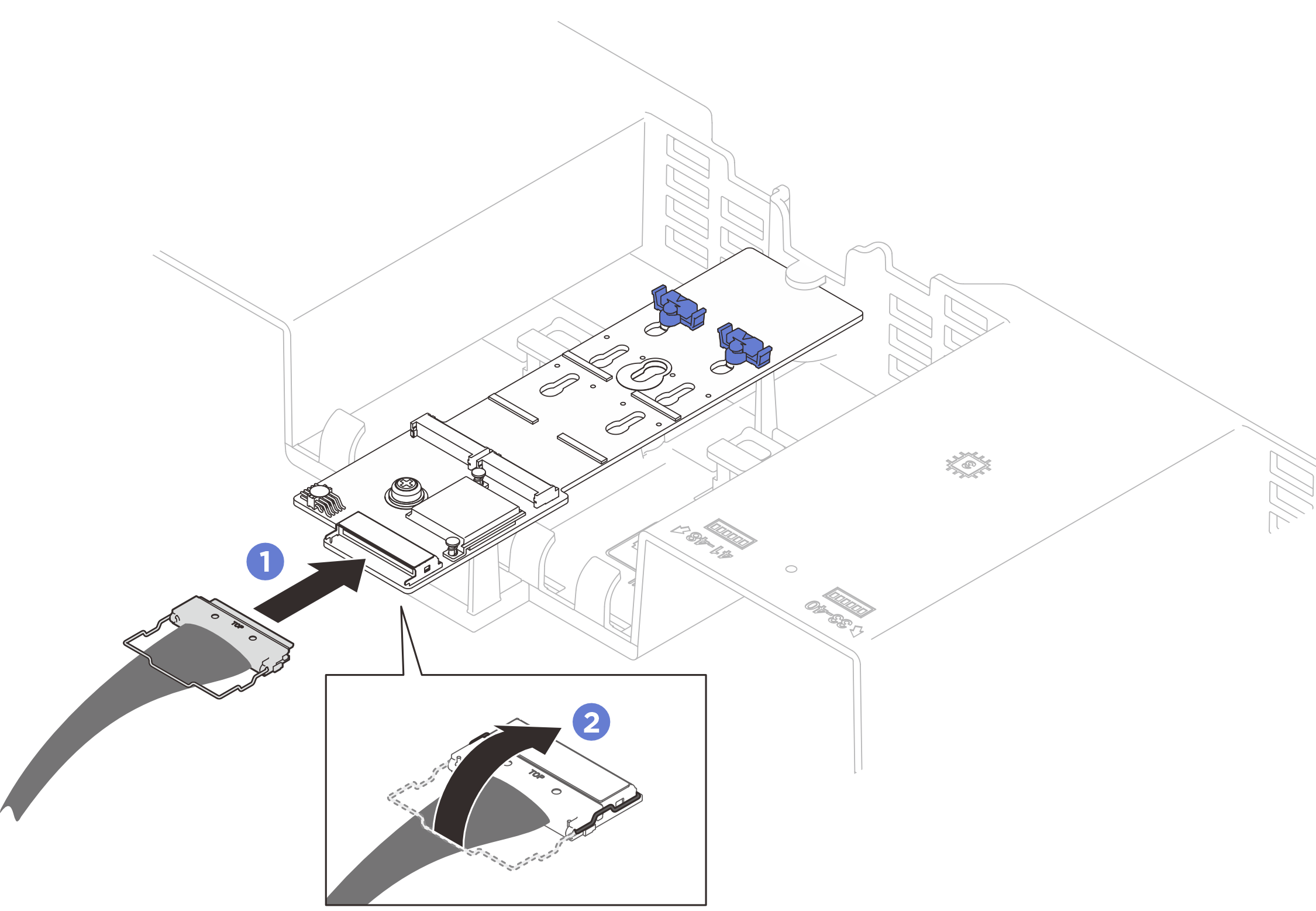

  Abbildung 2. Kabelverbindung des M.2-Bootadapters
Falls erforderlich, schließen Sie das Kabel des Flash-Stromversorgungsmoduls wieder am Verlängerungskabel an.
Abbildung 3. Kabelanschluss des Flash-Stromversorgungsmoduls
Bringen Sie die vordere obere Abdeckung wieder an. Siehe Vordere obere Abdeckung installieren.
Schließen Sie den Austausch der Komponenten ab. Informationen dazu finden Sie im Abschnitt Austausch von Komponenten abschließen.
