Instalar o defletor de ar traseiro
Siga as instruções nesta seção para instalar o defletor de ar traseiro.
Sobre esta tarefa
Atenção
Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
Procedimento
- Alinhe as guias do defletor de ar traseiro aos slots do defletor de ar traseiro em ambos os lados do chassi e, em seguida, abaixe o defletor de ar traseiro no servidor.Nota
- Feche a presilha de retenção em cada extremidade do conector do módulo de memória antes de instalar o defletor de ar traseiro para obter o resfriamento adequado.
- O defletor de ar traseiro pode ser um pouco diferente das ilustrações.

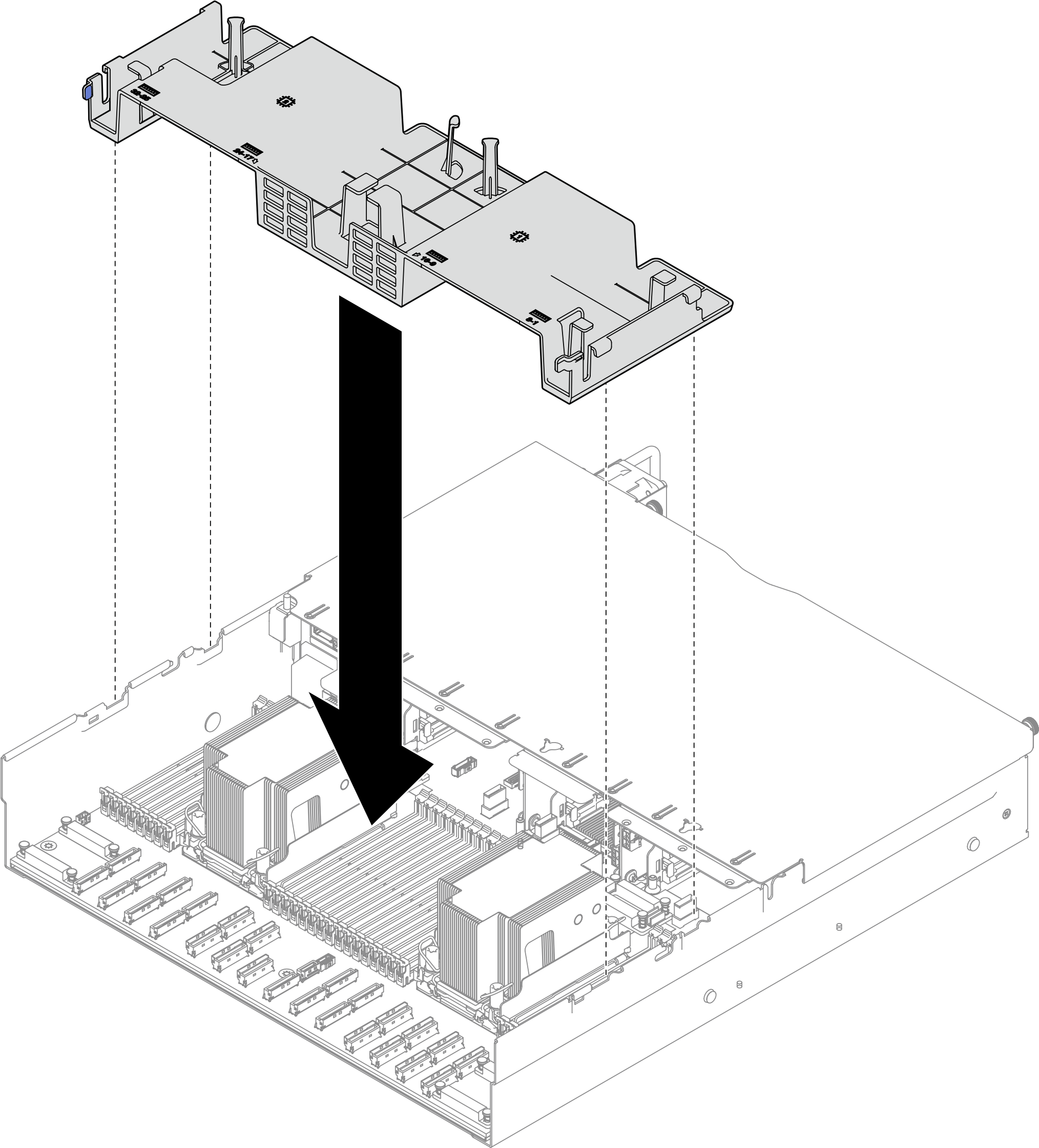

Figura 1. Instalação do defletor de ar traseiro
Depois de concluir
- Reinstale as placas riser FHFL se necessário. Consulte Instalar uma placa riser PCIe.
- Reconecte os cabos da placa riser PCIe ao conjunto da placa-mãe e passe os cabos pelo defletor de ar traseiro. Consulte Roteamento de cabos da placa riser PCIe para obter mais detalhes.
- Se necessário, reconecte o cabo M.2 ao adaptador de inicialização M.2.
Conecte o cabo ao adaptador de inicialização M.2.

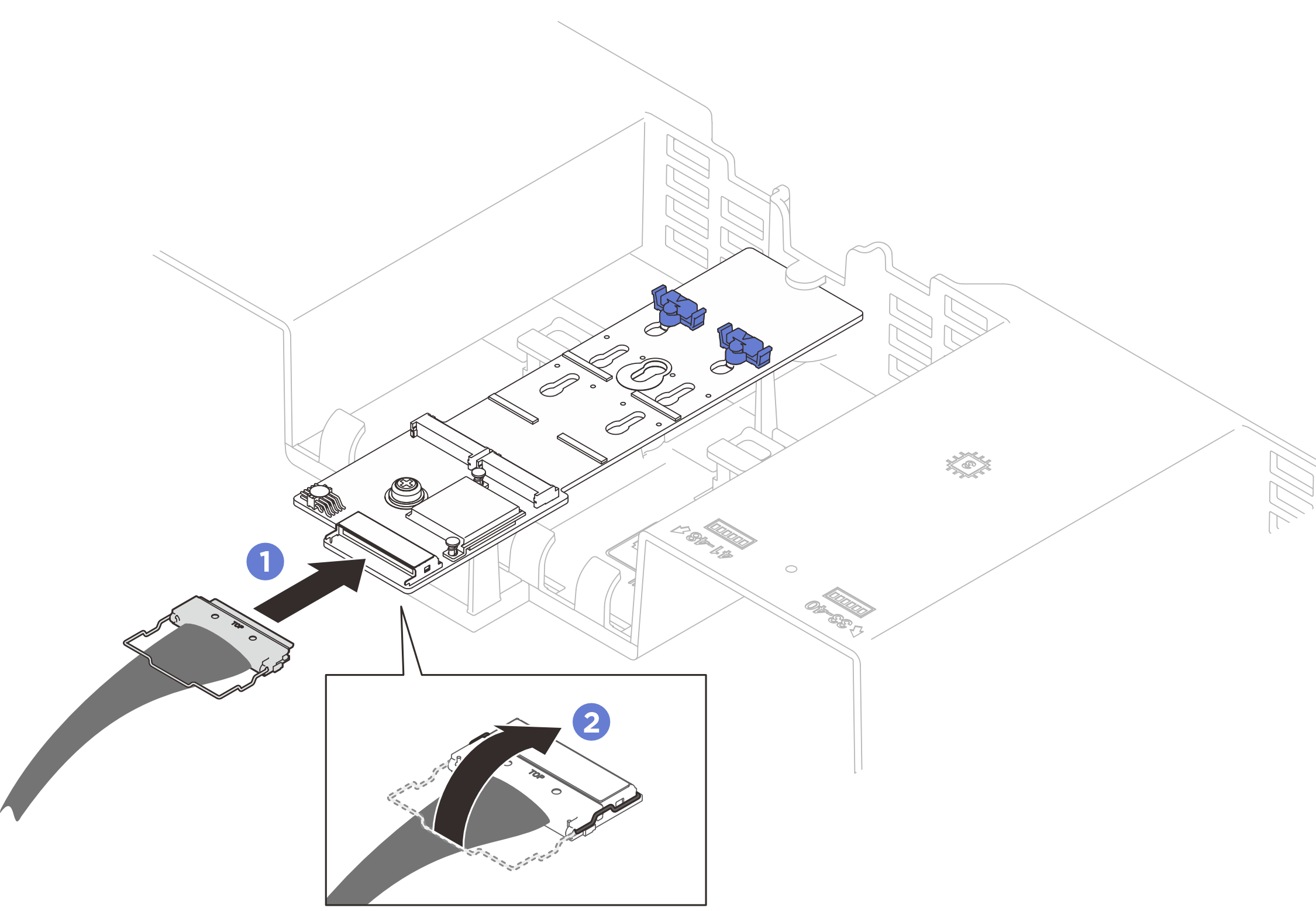

Encaixe a presilha no cabo no conector.Figura 2. Conexão de cabos do adaptador de inicialização M.2
- Se necessário, reconecte o cabo do módulo de energia flash ao cabo de extensão.Figura 3. Conexão do cabo do módulo de energia flash
- Reinstale a tampa superior frontal. Consulte Instalar a tampa superior frontal.
- Conclua a substituição de peças. Consulte Concluir a substituição de peças.
