Instalar o defletor de ar frontal
Siga as instruções nesta seção para instalar o defletor de ar frontal.
Sobre esta tarefa
Atenção
Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
Procedimento

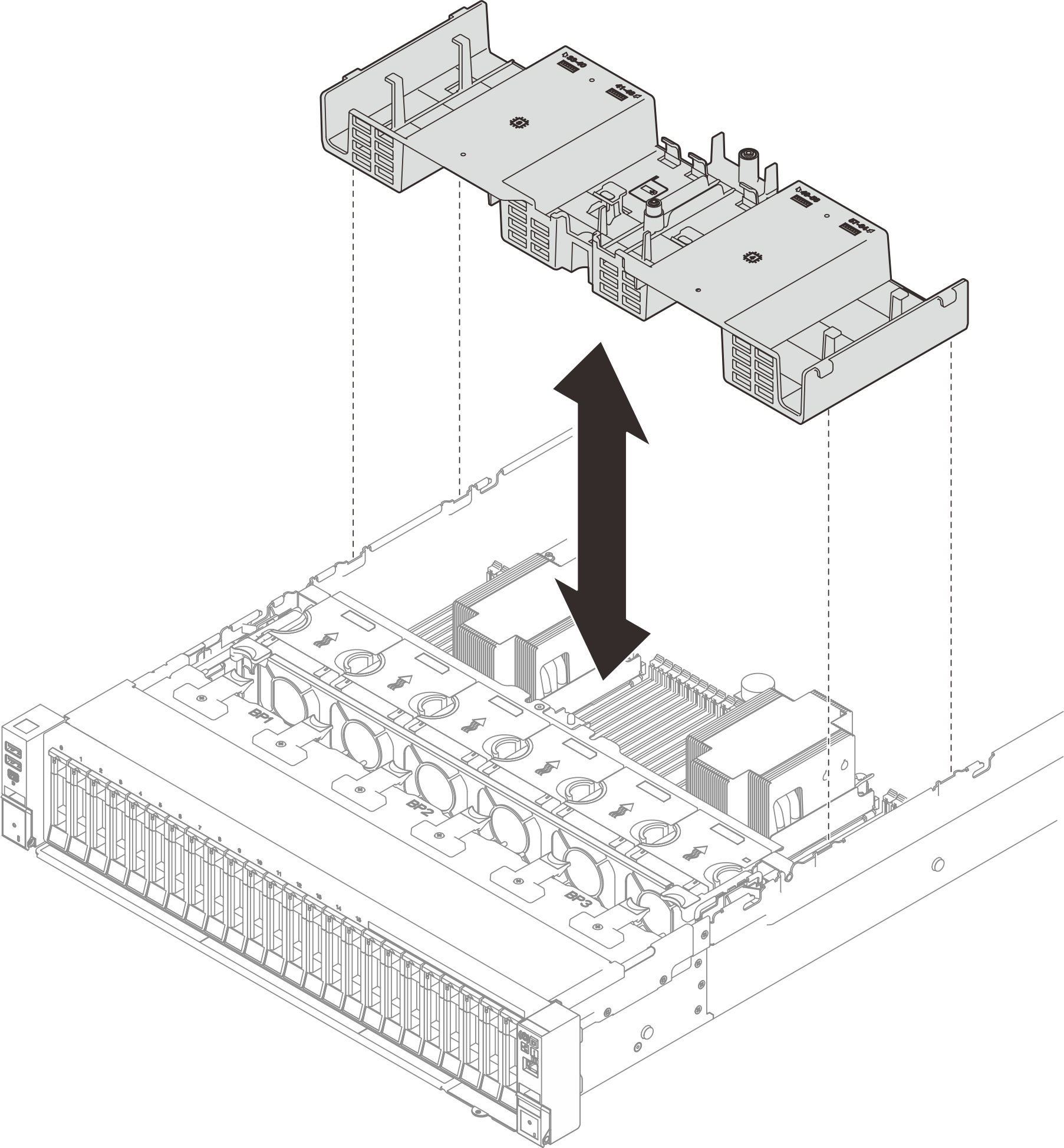

- Alinhe as guias do defletor de ar frontal aos slots do defletor de ar frontal em ambos os lados do chassi e, em seguida, abaixe o defletor de ar frontal no servidor até que ele fique preso com firmeza.NotaFeche a presilha de retenção em cada extremidade do conector do módulo de memória antes de instalar o defletor de ar frontal para obter o resfriamento adequado.Figura 1. Instalação do defletor de ar frontal
Depois de concluir
- Passe os cabos pelo defletor de ar frontal.
- Se necessário, reconecte o cabo M.2 ao adaptador de inicialização M.2.
Conecte o cabo ao adaptador de inicialização M.2.
Encaixe a presilha no cabo no conector.Figura 2. Conexão de cabos do adaptador de inicialização M.2
- Se necessário, reconecte o cabo do módulo de energia flash ao cabo de extensão.Figura 3. Conexão do cabo do módulo de energia flash
- Reinstale a tampa superior frontal. Consulte Instalar a tampa superior frontal.
- Conclua a substituição de peças. Consulte Concluir a substituição de peças.
Vídeo de demonstração
