Installazione del deflettore d'aria anteriore

Seguire le istruzioni riportate in questa sezione per installare il deflettore d'aria anteriore.

Informazioni su questa attività

Attenzione
Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.

Procedura

  1. Allineare le linguette del deflettore d'aria anteriore con gli slot corrispondenti su entrambi i lati dello chassis; abbassare quindi il deflettore d'aria anteriore nel server finché non è bloccato saldamente in posizione.
    Nota
    Chiudere il fermo di blocco a ogni estremità del connettore del modulo di memoria prima di installare il deflettore d'aria anteriore per garantire un raffreddamento adeguato.

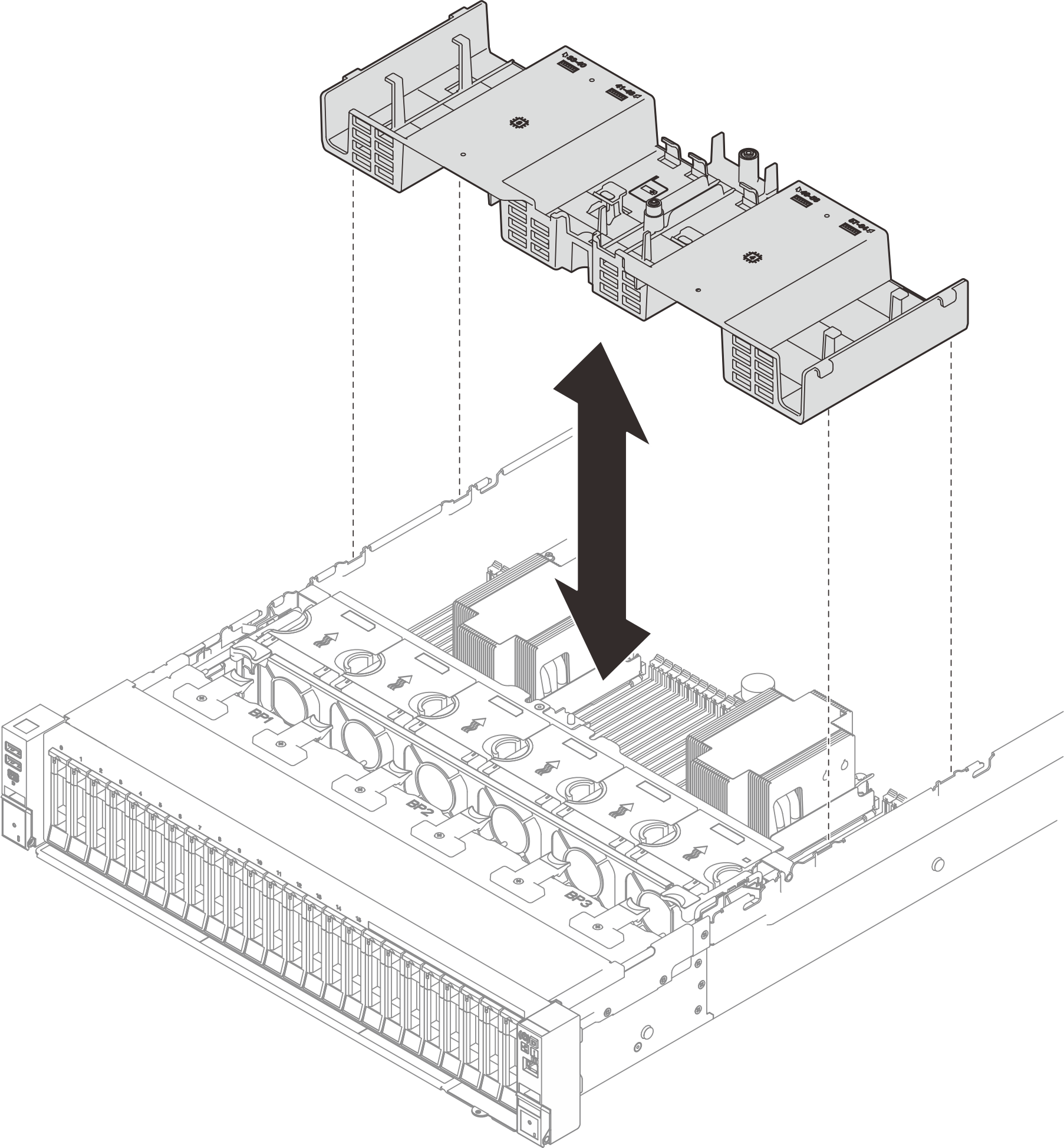

    Figura 1. Installazione del deflettore d'aria anteriore
    Front air baffle installation
  2. Esercitare una leggera pressione sul deflettore d'aria anteriore, finché non è bloccato saldamente in posizione.

Dopo aver terminato

  1. Instradare i cavi attraverso il deflettore d'aria anteriore.
  2. Se necessario, ricollegare il cavo M.2 all'adattatore di avvio M.2.
    • Collegare il cavo all'adattatore di avvio M.2.
    • Agganciare il fermo del cavo sul connettore.
      Figura 2. Connessione dei cavi per l'adattatore di avvio M.2
      M.2 boot adapter cable connection
  3. Se necessario, ricollegare il cavo del modulo di alimentazione Flash alla prolunga.
    Figura 3. Collegamento del cavo del modulo di alimentazione Flash
    Flash power module cable connection
  4. Reinstallare il coperchio superiore anteriore. Vedere Installazione del coperchio superiore anteriore.
  5. Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.

Video dimostrativo

Guardare la procedura su YouTube
